رادار تحذير منخفض الارتفاع LT-Ku07 + LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (اختياري)
مقدمة المنتج:

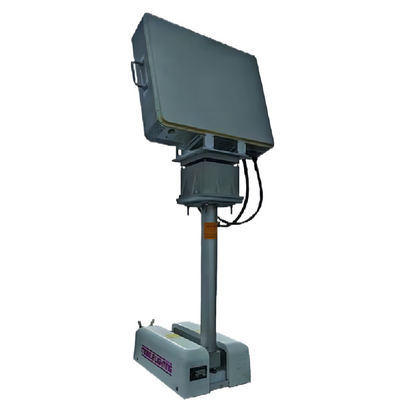

رادار التنسيقات الثلاثة LT-Ku07 هو معدات مراقبة واستطلاع منخفضة الارتفاع، تعمل في نطاق Ku.الرادار يتبنى نظام AESA (مجموعة مرحلية نشطة)في البعد الطول، يتم استخدام مسح المرحلة للفحص، في حين في البعد الحدودي، يتم استخدام الفحص الميكانيكي للفحص لتحقيق تغطية الحدودي 360 درجة.تستخدم الآلة بأكملها تصميمًا وحداتيًا ومتينًا لضمان موثوقية المعدات.

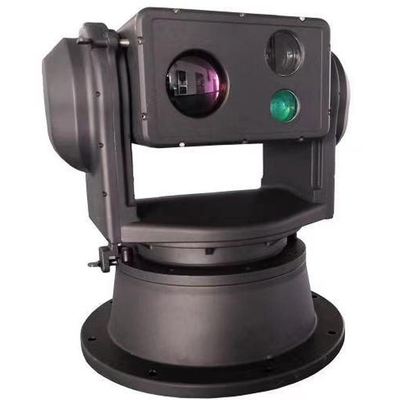

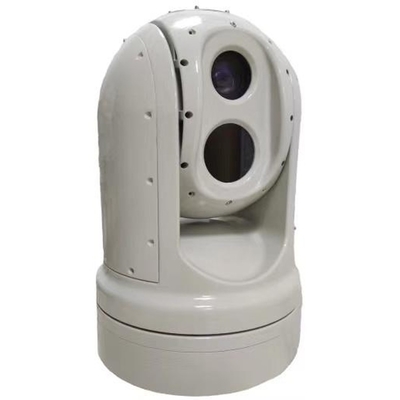

يمتلك LT-A2 المرونة والقدرة على المناورة لاستهداف أهداف الطيران منخفضة الارتفاع (طائرات بدون طيار، بالونات كيميائية، طيور بيونية) في مواقع غير محدودة.تتبع القفل، الكشف والتنبيه متكاملة مع جهاز تصوير حراري تحت الحمراء غير المبرد، كاميرا الضوء المرئي، مقياس المدى بالليزر ووحدة خوارزمية ذكية،يمكنها تحقيق أعمال مراقبة مستمرة دون طيار ليلا ونهاراوفي الوقت نفسه، فإنه يتبنى تقنية الرؤية الليلية التصوير الحراري الأشعة تحت الحمراء، والتي لديها إخفاء جيد، والقدرة القوية على اختراق الضباب، ولا يقتصر على مصادر الضوء.يمكن أن تتكيف بسلاسة مع المعدات النهائية على متن الطائرة مثل أنظمة الرادار المرتبطة، أنظمة الكشف عن الراديو وأنظمة التشويش الكامل للتردد.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2مع جهاز تعديل الطول، يمكن تعديل زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3"حل المشكلة التقنية لاختيار أهداف متعددة لتتبع وتعرف الأهداف في بيئة ضوضاء الخلفية.
4تقنية التركيز الذكي الذكية متعددة المواقع، يمكن تحقيقها من خلال مجموعة متنوعة من طرق التركيز وطرق التشغيل لتحقيق التركيز السريع.
5يمكن تحديث برنامج التحكم في الجهاز عبر الإنترنت عبر الشبكة، مما يجعل الصيانة المستقبلية أسهل بكثير.
6وظيفة تحديد المواقع ثلاثية الأبعاد، قادرة على التكبير والنقر إلى الوسط عند اختيار الصناديق، مما يسهل تشغيل الجهاز.
7يمكن إعادة تشغيل PTZ ذاتية الاختبار إلى وضع الصفر المحدد من قبل المستخدم أو موقف انقطاع الطاقة ، دعم وظيفة إعادة التشغيل عن بعد.
8"المنضدة العالمية ذات الدورة المتغيرة تحقق مراقبة الزاوية العمياء في جميع الأطراف وتحديد المواقع بدقة عالية.
9تصميم محترف للقشرة، جميلة، خفيفة الوزن، قوية، مقاومة لدرجات الحرارة العالية، مقاومة للتآكل، مقاومة للماء، ومقاومة للمطر الحمضي.
10مجهزة بقفل المشي ، يمكن أن يتم قفل السيارة أثناء الحركة السريعة ؛ في نفس الوقت يمكن أن تكون مجهزة بقاعدة تركيب للفلنج مستقرة ومتصقة بالصدمات ،الذي يقلل بشكل فعال من الاهتزاز ويحمي استقرار المعدات.
11مجهزة بوحدة ربط آلي ذكية، ووحدة تتبع آلي، ووحدة اكتشاف آلي، وقادرة على تقديم ردود الفعل على معلومات الهدف في الهواء.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية 1D + المسح الميكانيكي الأزيموتال |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الأزيموث: 0°-360° |
| الميل: 0°-45° | |
| سرعة الهوائي | 60°/s |
|
نطاق الكشف (Pd=0.8،Pfa=10-6) |
5km ((σ=0.01m2) |
| النطاق الأعمى | ≤200m |
| القرار | دقة المدى:10m |
| دقة الحرارة:2.5 درجة | |
| دقة الصوت: 7 درجة | |
| الدقة | دقة النطاق ≤ 4m |
| دقة الأزيموث ≤ 0.5 درجة | |
| دقة الارتفاع ≤ 0.5 درجة | |
| دقة السرعة≤1m/s | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥100 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | الوحدة الرئيسية:590mm*475mm*126mm |
| الوزن | 27kg ((وحدة رئيسية) |
| اسم المعيار | قيمة المعلم |
| دقة الضوء المرئي | 2MP / 4MP / 8MP اختياري |
| طول محور العدسة المرئية | 300ملم |
| الدقة تحت الحمراء | 384X256/640X512 اختياري |
| طول محور العدسة تحت الحمراء | 30-150 ملم؛ 5x تكبير بصري |
| قياس المسافة بالليزر | طول الموجة 1570nm |
| قوة: 2 كم ((0.3 م طائرة بدون طيار) | |
| تردد التشغيل:1 هرتز | |
| استقرار الصورة البصرية | مرشح ضوئي باللياف الضوئية عالي الدقة لاحتفاظ الصورة المستقرة والعمل أثناء حركة المركبة |
| دقة تحديد موقع اللوحة | ± 0.05 |
| دقة تتبع اللوحة | 1mrad |
| نطاق زاوية الجهاز | 0-360 درجة أفقياً وضع لا نهائي للدوران المستمر. |
| الارتفاع ± 90° | |
| سرعة حركة اللوحة | الحد الأقصى الأفقي 100°/S |
| الحد الأقصى للزاوية 80°/S | |
| الآلة بأكملها تتكيف مع البيئة | -40 درجة مئوية - +60 درجة مئوية، يلبي معايير مثل تأثير الاهتزاز، التوافق مع البطارية، عفن رش الملح، IP67 في المقصورة / IP66 للجهاز بأكمله، الخ |
| الاستهلاك الكلي للطاقة | 300 واط |
| إمدادات الطاقة | DC48V ، مجهزة بمصدر طاقة AC220 ± 20% V واسع الوصول |
| واجهة خارجية | 1 × 10Base-T/100Base TX، واجهة RJ45، واجهة إمدادات الطاقة، منفذ تسلسلي للتحكم، الخ |
| الوزن | 35 كجم |
| الحجم | 420ملم × 280ملم × 385ملم (التكوينات المختلفة تخضع للظروف الفعلية) |
