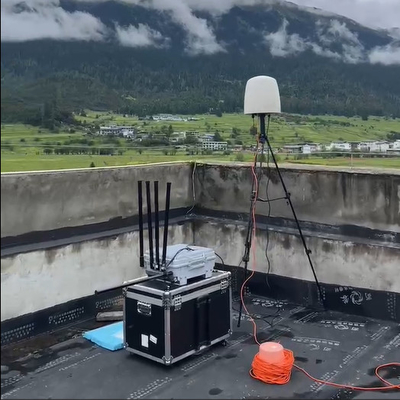

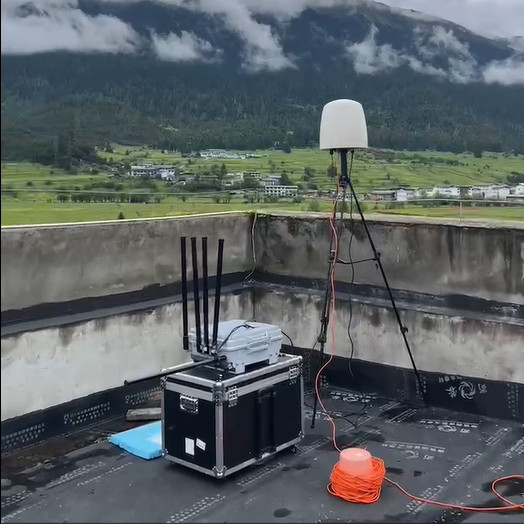

رادار تحذير منخفض الارتفاع LT-Ku07+ LT-UJ830Q جهاز التشويش للطائرات بدون طيار متعددة الاتجاهات (اختياري)
مقدمة المنتج
رادار (إل تي-كو07) ذو ثلاث نقاط تحاسيس هو جهاز مراقبة ومراقبة منخفضة الارتفاعيعمل في النطاق Kuالرادار يتبنى نظام AESA (مجموعة مرحلية نشطة)في البعد الصوتي ، يستخدم مسح المراحل للفحص ، بينما في البعد المحيطي ، يستخدم الفحص الميكانيكي للفحص لتحقيق تغطية 360 محيط.تستخدم الآلة بأكملها تصميمًا وحدويًا وصلبًا لضمان موثوقية المعدات.
نظام هوائي التشويش متعدد النطاقات المتعدد الاتجاهات يعتمد هوائيات دوامة أسطوانية متعددة،ويمكن أن يغطي نطاق تردد الإرسال تقريبا نطاق تردد الاتصال من الطائرات بدون طيار في السوقيحتوي على 3 هوائيات مسطحة و 1 هوائي PCB يمكنه تأثير أهداف في نطاق تشغيل الهوائيويتم تحديد نطاق التشويش من خلال القدرة المضادة للتشويش للطائرات بدون طيارهذا الجهاز يتبنى نظام التشويش المتعدد الاتجاهات، والذي يمكن أن يحافظ بفعالية على أمن المجال الجوي للمناطق الرئيسية.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2، مع جهاز تعديل الطول، يمكن تعديل زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3، حل المشكلة التقنية لاختيار أهداف متعددة لتتبع وتعرف الأهداف في بيئة ضوضاء الخلفية.
4، ويعتمد جهاز التشويش نظام التشويش الشامل.
5، يستخدم قسم ناقل الطول ناقل عجلات الدودة الذي يُغلق نفسه في حالة انقطاع الطاقة.
6، يمكن أن يدرك نظام التحكم الذكي المدمج الصناعي الداخلي (الدرجة العسكرية الاختيارية) التحكم المستقر للمنصة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية 1D + المسح الميكانيكي الأزيموتال |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الأزيموث: 0°-360° |
| الميل: 0°-45° | |
| سرعة الهوائي | 60°/s |
|
نطاق الكشف |
5km ((σ=0.01m2) |
| النطاق الأعمى | ≤200m |
| القرار | دقة المدى:10m |
| دقة الحرارة:2.5 درجة | |
| دقة الصوت: 7 درجة | |
| الدقة | دقة النطاق ≤ 4m |
| دقة الأزيموث ≤ 0.5 درجة | |
| دقة الارتفاع ≤ 0.5 درجة | |
| دقة السرعة≤1m/s | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥100 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | الوحدة الرئيسية:590mm*475mm*126mm |
| الوزن | 27kg ((وحدة رئيسية) |
| اسم المعيار | قيمة المعلم |
| وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة |
| نطاق تردد العداد | 20-6000MHz |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | |
| نوع العداد | الهوائي الشامل الاتجاه |
| المدى المضاد | المجال الجوي 360 درجة كاملة |
| المسافة المقابلة | 1.5-2km ((مدى العداد يختلف حسب الطراز) |
| العدادات المتوافقة مع الوقت | 3s |
| الحجم | 550 ملم*500 ملم*300 ملم |
| الوزن | ≤ 55 كجم |
| استهلاك الطاقة | التداخل مفتوح:960W |
| حماية الدخول | IP67 |
