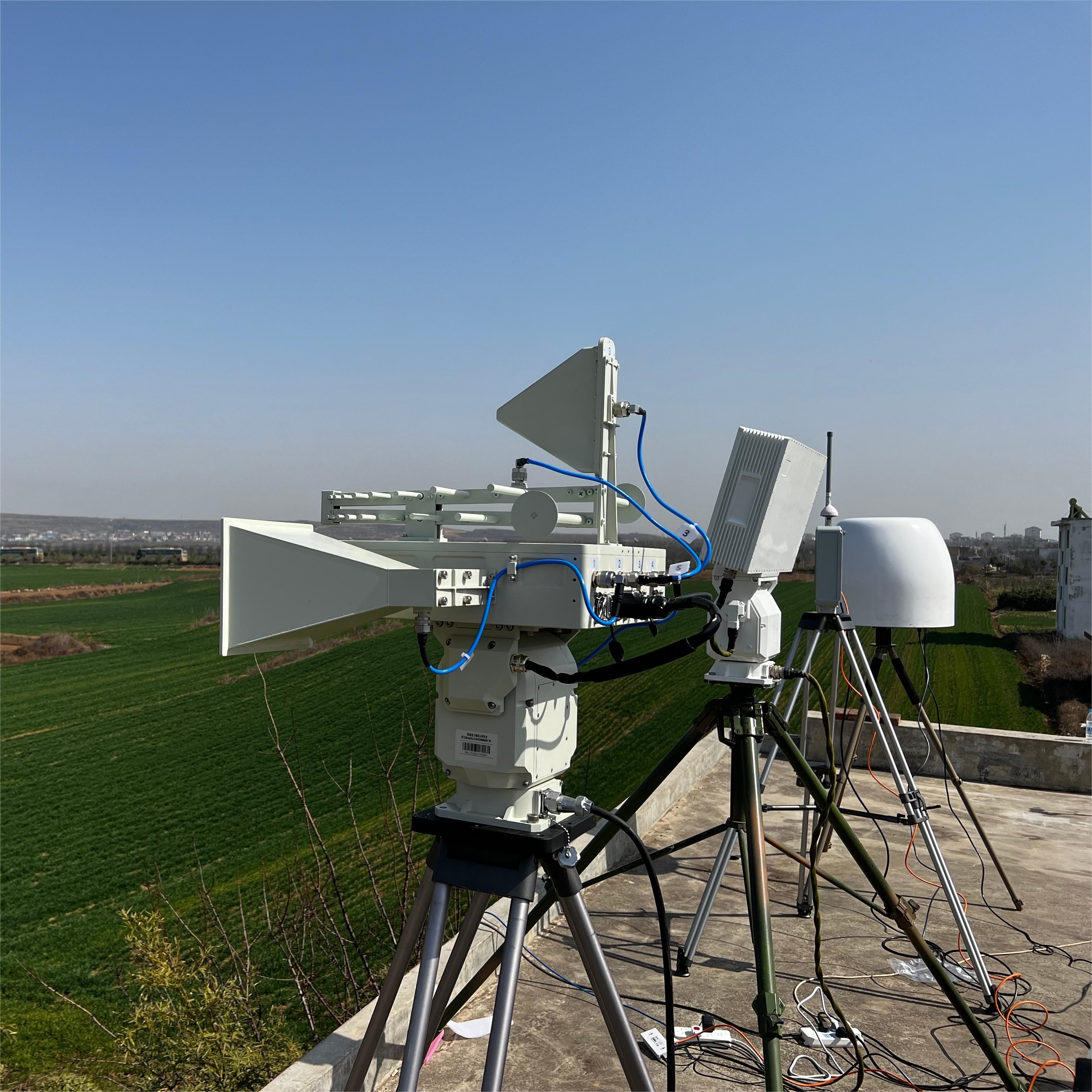

رادار تحذير منخفض الارتفاع LT-Ku06+ LT-UJ830Q جهاز التشويش للطائرات بدون طيار متعددة الاتجاهات (اختياري)
إدخال المنتج:
رادار LT-Ku06 هو جهاز كشف إنذار منخفض الارتفاع، يعمل في نطاق Ku.وهي مناسبة للتطبيقات مع تغطية كاملة لرادار واحد في المجال الجويفي البعد الطيفي، تستخدم تكنولوجيا المسح الترددي بدلاً من تكنولوجيا المسح المرحلي المكلفة، والتي هي فعالة من حيث التكلفة.
نظام هوائي التشويش متعدد النطاقات المتعدد الاتجاهات يعتمد هوائيات دوامة أسطوانية متعددة،ويمكن أن يغطي نطاق تردد الإرسال تقريبا نطاق تردد الاتصال من الطائرات بدون طيار في السوقيحتوي على 3 هوائيات مسطحة و 1 هوائي PCB يمكنه تأثير أهداف في نطاق تشغيل الهوائيويتم تحديد نطاق التشويش من خلال القدرة المضادة للتشويش للطائرات بدون طيارهذا الجهاز يتبنى نظام التشويش المتعدد الاتجاهات، والذي يمكن أن يحافظ بفعالية على أمن المجال الجوي للمناطق الرئيسية.
خصائص المنتج:
1حساسية عالية وأداء مستقر
2مقاومة قوية للتشويش المضاد للنشاط والتشويش المضاد للسلبي.
3، وضوح عالية ودقة القياس.
4، حل مشكلة الاختناق التقنية لبعض الرادارات الشائعة في الداخل والعالم التي تجد صعوبة كبيرة في اكتشاف الأهداف المنخفضة والصغيرة والبطيئة.
5، ويعتمد جهاز التشويش نظام التشويش الشامل.
6، يستخدم قسم ناقل الطول ناقل عجلات الدودة الذي يُغلق نفسه في حالة انقطاع الطاقة.
7، يمكن أن يدرك نظام التحكم الذكي المدمج الصناعي الداخلي (الدرجة العسكرية الاختيارية) التحكم المستقر للمنصة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المسح الميكانيكي للأزيموث + المسح الترددي للوتيرة |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الارتفاع: 0°-40° |
| الأزيموث:360 درجة | |
| سرعة الهوائي | 30°/s،60°/s |
|
نطاق الكشف |
≥3km ((RCS=0.01m2) |
| النطاق الأعمى | 150 متر |
| القرار | دقة النطاق≤15m |
| دقة الأزيموث≤2.5° | |
| دقة الطوق≤10 درجة | |
| الدقة | دقة النطاق ≤10m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع≤1° | |
| دقة السرعة:1m/s | |
| سرعة شعاعية المستهدفة | 1.5m/s-80m/s |
| القدرة على تتبع الهدف | ≥100 أهداف |
| إرسال الطاقة | 80 واط |
| حجم المعدات الأمامية | 610mm*650mm*120mm |
| الوزن | ≤17kg+12kg ((معدات رادار الأمامية + جهاز تحويل الراديو) |
| اسم المعيار | قيمة المعلم |
| وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة |
| نطاق تردد العداد | 20-6000MHz |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | |
| نوع العداد | الهوائي الشامل الاتجاه |
| المدى المضاد | المجال الجوي 360 درجة كاملة |
| المسافة المقابلة | 1.5-2km ((مدى العداد يختلف حسب الطراز) |
| العدادات المتوافقة مع الوقت | 3s |
| الحجم | 550 ملم*500 ملم*300 ملم |
| الوزن | ≤ 55 كجم |
| استهلاك الطاقة | التداخل مفتوح:960W |
| حماية الدخول | IP67 |
