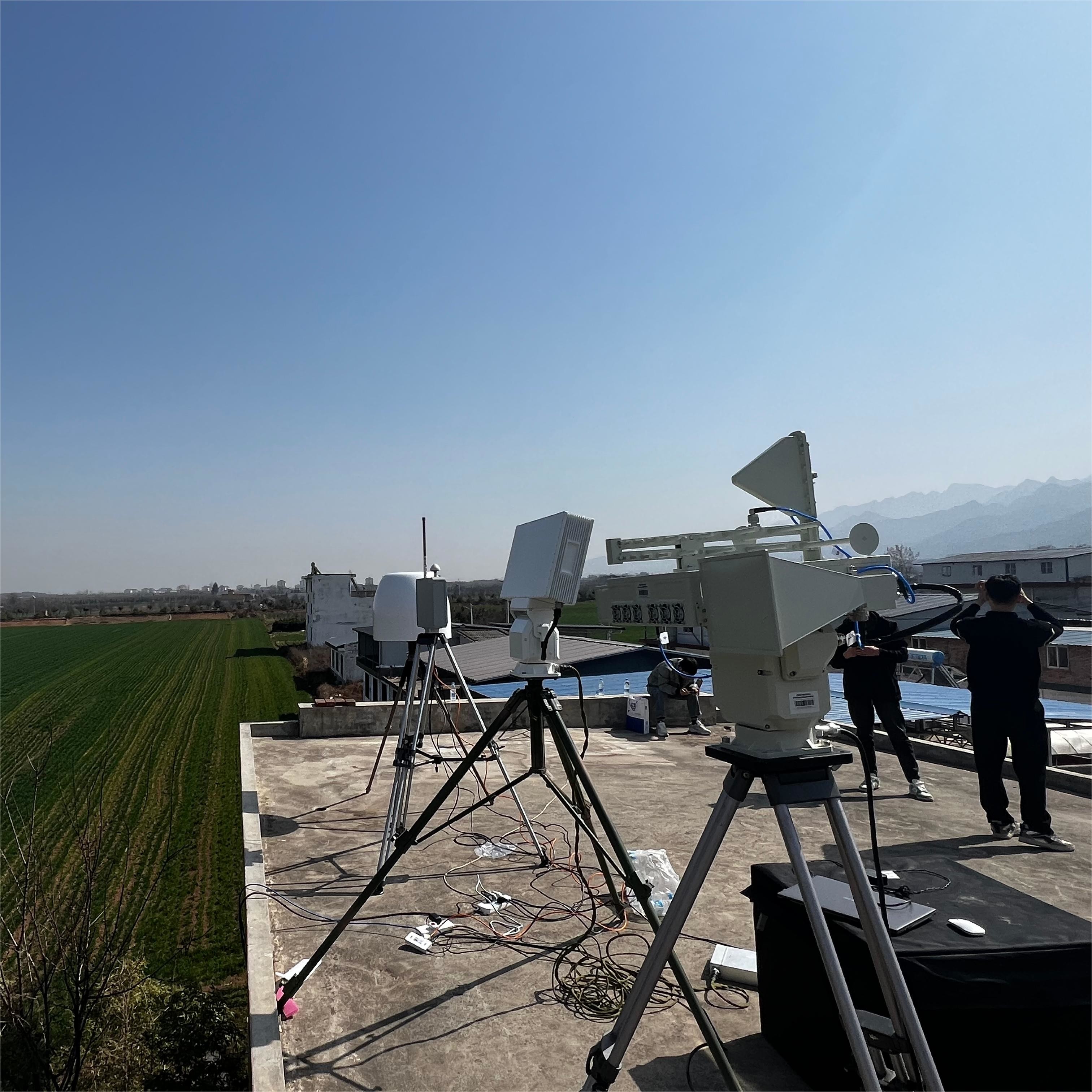

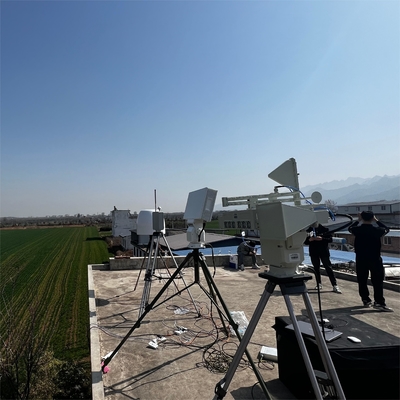

رادار تحذير منخفض الارتفاع LT-Ku07A+ LT-RFS30+ معدات الكشف عن الطائرات بدون طيار وتحديد موقعها (اختياري)
مقدمة المنتج
رادار LT-Ku7A أحادي الأبعاد ثلاثي الإحداثيات هو معدات مراقبة واستطلاع منخفضة الارتفاع ، تعمل في نطاق Ku.هذا الرادار يتبنى نظام AESAفي بعد الارتفاع ، يستخدم مسح المراحل للفحص ، في حين يستخدم في البعد المحيطي ، الفحص الميكانيكي للفحص لتحقيق تغطية محيطية 360 درجة.تستخدم الآلة بأكملها تصميمًا وحداتيًا ومتينًا لضمان موثوقية المعدات.
تستخدم معدات تحديد المواقع للطائرات بدون طيار بشكل رئيسي لاكتشاف وتحديد جميع أنواع إشارات الراديو عن بعد للطائرات بدون طيار ونقل الصور ، وقياس الاتجاه والموقف.إنه يحقق تعقب وتسجيل مسارات الطائرات بدون طيار، يسهل على المشغل مراقبة حالة الطائرات بدون طيار في المنطقة المحمية، وفي الوقت نفسه لديه القدرة على الاستكشاف والإنذار المبكر، والتحديد الدقيق،القوائم البيضاء والأسود، التعرف بين الصديق أو العدو في برنامج تكنولوجيا التحكم الدقيق الطائرات بدون طيار، والإنذار المبكر والإنذار.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2، مع جهاز تعديل الطول، يمكن تعديل زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
4، وجد النظام أن الطائرة بدون طيار لديها نطاق فعال من كل من القريب والبعيد، مع مسافة مراقبة 5000 متر.
5دقة تحديد الاتجاه≤3°.
6، مع قدرات تعقب الطائرات بدون طيار ومشغلات لتتناسب مع مجموعة متنوعة من بيئات التطبيق.
7، يدعم كل من أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) ، مما يوفر قابلية توسيع ممتازة.
8، يدعم التعرف على القائمة البيضاء والأسود من الطائرات بدون طيار، والتمييز بين الصديق والعدو لضربات الدقة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | مسح الآلة الميكانيكية الأزيموثية ، مسح النبضات الفورية الفورية الفورية الفورية ، المصفوفة المرحلية النشطة |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الأزيموث: 0°-360° |
| الارتفاع: 0°-40° | |
| سرعة الهوائي | ≤6s |
|
نطاق الكشف (Pd=0.8،Pfa=10-6) |
≥5.5km ((RCS:0.01م2"احتمالية إنذار كاذب 10"- 4"احتمال الكشف 0.8) |
| النطاق الأعمى | ≤200m |
| القرار | دقة النطاق: ≤10m |
| دقة الأزيموث:<3 درجة | |
| دقة الطول:<6 درجة | |
| الحد الأدنى للسرعة القابلة للكشف: ≤0.5m/s | |
| الدقة | دقة المدى: ≤5m |
| دقة الأزيموث: ≤0.5 درجة | |
| دقة الطول:0.5 درجة | |
| دقة السرعة: ≤0.1m/s (وضع التتبع) | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | ≤620mm*230mm*330mm |
| الوزن | 55 كجم |
| اسم المعيار | قيمة المعلم |
| نطاق تردد الكشف | 30 ميه هرتز إلى 6000 ميه هرتز |
| نطاقات التركيز: 04,0.9,1.4,2.4,5.2,5.8 غيغاهرتز | |
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية |
| مسافة الكشف | 3km ((المدى يختلف حسب النموذج، الطائرات بدون طيار نقل الطاقة >0.1W) |
| نطاق الكشف | الكشف في جميع الاتجاهات |
| عدد الكشف عن الأهداف | اكتشاف أكثر من 20 طائرة بدون طيار في وقت واحد |
| تحديد موقع أكثر من 6 طائرات بدون طيار في وقت واحد | |
| الدقة | تحديد الاتجاه دقة ≤1.5° |
| دقة الموقع≤10m | |
| معدل نجاح الكشف | ≥98% |
| وقت استجابة الكشف | ≤3s |
| الحجم | 215mm*280mm |
| الوزن | ≤3kg |
| حماية الدخول | IP67 |
| استخدام | يتم ربط أربعة أجهزة أو أكثر بالشبكة للاستخدام |
