رادار تحذير منخفض الارتفاع LT-Ku07A + LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (اختياري)
مقدمة المنتج:

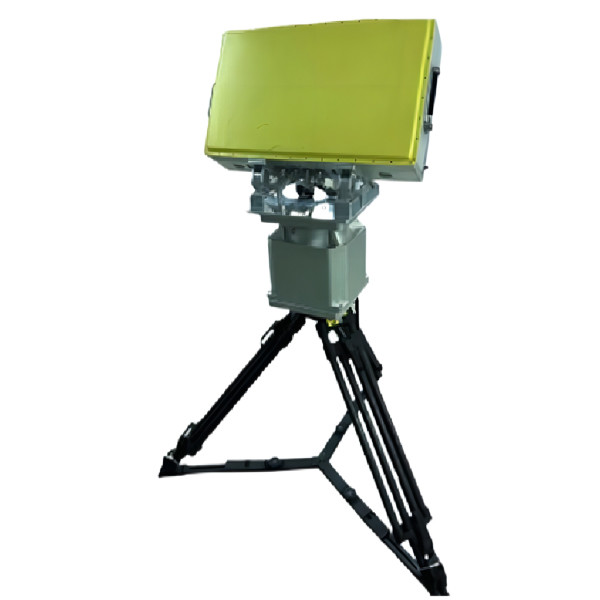

رادار LT-Ku07A أحادي الأبعاد ثلاثي الإحداثيات هو معدات مراقبة واستطلاع منخفضة الارتفاع، تعمل في نطاق Ku.هذا الرادار يتبنى نظام AESAفي بعد الارتفاع ، يستخدم مسح المراحل للفحص ، في حين يستخدم في البعد المحيطي ، الفحص الميكانيكي للفحص لتحقيق تغطية محيطية 360 درجة.تستخدم الآلة بأكملها تصميمًا وحداتيًا ومتينًا لضمان موثوقية المعدات.

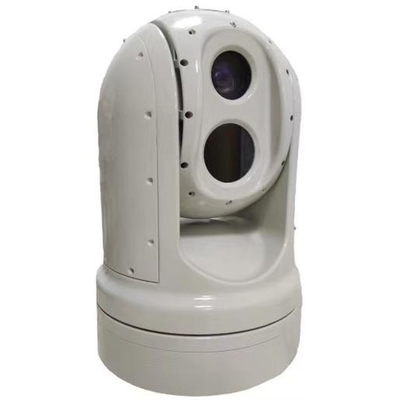

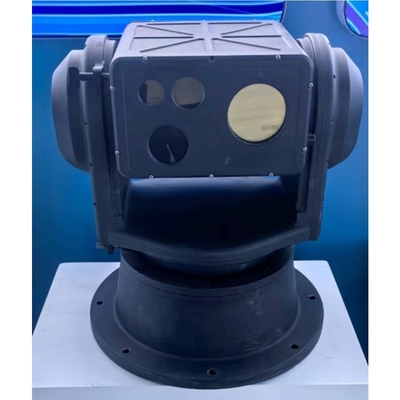

يمتلك LT-A2 المرونة والقدرة على المناورة لاستهداف أهداف الطيران منخفضة الارتفاع (طائرات بدون طيار، بالونات كيميائية، طيور بيونية) في مواقع غير محدودة.تتبع القفل، الكشف والتنبيه متكاملة مع جهاز تصوير حراري تحت الحمراء غير المبرد، كاميرا الضوء المرئي، مقياس المدى بالليزر ووحدة خوارزمية ذكية،يمكنها تحقيق أعمال مراقبة مستمرة دون طيار ليلا ونهاراوفي الوقت نفسه، فإنه يتبنى تقنية الرؤية الليلية التصوير الحراري الأشعة تحت الحمراء، والتي لديها إخفاء جيد، والقدرة القوية على اختراق الضباب، ولا يقتصر على مصادر الضوء.يمكن أن تتكيف بسلاسة مع المعدات النهائية على متن الطائرة مثل أنظمة الرادار المرتبطة، أنظمة الكشف عن الراديو وأنظمة التشويش الكامل للتردد.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2، مع جهاز تعديل الطول، يمكن تعديل زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
4، تقنية التركيز التلقائي الذكية التعرفية متعددة المواقف ، يمكن تحقيقها من خلال مجموعة متنوعة من طرق التركيز وأساليب التشغيل لتحقيق التركيز السريع.
5، يمكن تحديث برنامج التحكم في الجهاز الأمامي عبر الشبكة ، مما يجعل الصيانة المستقبلية أسهل بكثير.
6، وظيفة تحديد المواقع ثلاثية الأبعاد، قادرة على تكبير ونقر إلى الوسط عند اختيار الصناديق، مما يسهل تشغيل الجهاز.
7، يمكن إعادة تشغيل اللوحة المتحركة PTZ الاختبار الذاتي إلى وضع الصفر المحدد من قبل المستخدم أو موقف انقطاع الطاقة ، دعم وظيفة إعادة التشغيل عن بعد.
8، ويحقق اللوحة المدورة العالمية ذات السرعة المتغيرة مراقبة الزاوية العمياء من جميع الأطراف وتحديد المواقع بدقة عالية.
9التصميم المهني للقشرة، جميلة، خفيفة الوزن، صلبة، مقاومة لدرجات الحرارة العالية، مقاومة للتآكل، مقاومة للماء، ومقاومة للمطر الحمضي.
10مجهزة بقفل المشي ، يمكن أن يتم قفل السيارة أثناء الحركة السريعة ؛ في الوقت نفسه يمكن أن تكون مجهزة بقاعدة تركيب للفلنج مستقرة ومتصبة للصدمات ،الذي يقلل بشكل فعال من الاهتزاز ويحمي استقرار المعدات.
11مجهزة بوحدة ربط الذكية الذاتية ووحدة تتبع الذاتي ووحدة اكتشاف الذاتي و قادرة على تقديم ردود الفعل على معلومات الهدف في الهواء.
|
اسم المعيار |
قيمة المعلم |
| نظام الرادار | مسح الآلة الميكانيكية الأزيموثية ، مسح النبضات الفورية الفورية الفورية الفورية ، المصفوفة المرحلية النشطة |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الأزيموث: 0°-360° |
| الارتفاع: 0°-40° | |
| سرعة الهوائي | ≤6s |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥5.5km ((RCS:0.01م2"احتمالية إنذار كاذب 10"- 4"احتمال الكشف 0.8) |
| النطاق الأعمى | ≤200m |
| القرار | دقة النطاق: ≤10m |
| دقة الأزيموث:<3 درجة | |
| دقة الطول:<6 درجة | |
| الحد الأدنى للسرعة القابلة للكشف: ≤0.5m/s | |
| الدقة | دقة المدى: ≤5m |
| دقة الأزيموث: ≤0.5 درجة | |
| دقة الطول:0.5 درجة | |
| دقة السرعة: ≤0.1m/s (وضع التتبع) | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | ≤620mm*230mm*330mm |
| الوزن | 55 كجم |
| اسم المعيار | قيمة المعلم |
| دقة الضوء المرئي | 2MP / 4MP / 8MP اختياري |
| طول محور العدسة المرئية | 300ملم |
| الدقة تحت الحمراء | 384X256/640X512 اختياري |
| طول محور العدسة تحت الحمراء | 30-150 ملم؛ 5x تكبير بصري |
| قياس المسافة بالليزر | طول الموجة 1570nm |
| قوة: 2 كم ((0.3 م طائرة بدون طيار) | |
| تردد التشغيل:1 هرتز | |
| استقرار الصورة البصرية | مرشح ضوئي باللياف الضوئية عالي الدقة لاحتفاظ الصورة المستقرة والعمل أثناء حركة المركبة |
| دقة تحديد موقع اللوحة | ± 0.05 |
| دقة تتبع اللوحة | 1mrad |
| نطاق زاوية الجهاز | 0-360 درجة أفقياً وضع لا نهائي للدوران المستمر. |
| الارتفاع ± 90° | |
| سرعة حركة اللوحة | الحد الأقصى الأفقي 100°/S |
| الحد الأقصى للزاوية 80°/S | |
| الآلة بأكملها تتكيف مع البيئة | -40 درجة مئوية - +60 درجة مئوية، يلبي معايير مثل تأثير الاهتزاز، التوافق مع البطارية، عفن رش الملح، IP67 في المقصورة / IP66 للجهاز بأكمله، الخ |
| الاستهلاك الكلي للطاقة | 300 واط |
| إمدادات الطاقة | DC48V ، مجهزة بمصدر طاقة AC220 ± 20% V واسع الوصول |
| واجهة خارجية | 1 × 10Base-T/100Base TX، واجهة RJ45، واجهة إمدادات الطاقة، منفذ تسلسلي للتحكم، الخ |
| الوزن | 35 كجم |
| الحجم | 420ملم × 280ملم × 385ملم (التكوينات المختلفة تخضع للظروف الفعلية) |
