رادار تحذير منخفض الارتفاع LT-Ku07 + LT-C4 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (اختياري)
مقدمة المنتج:

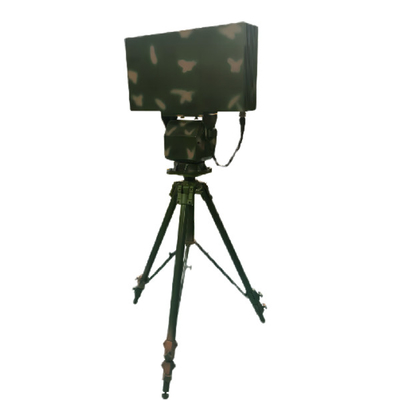

رادار التنسيقات الثلاثة LT-Ku07 هو معدات مراقبة واستطلاع منخفضة الارتفاع، تعمل في نطاق Ku.الرادار يتبنى نظام AESA (مجموعة مرحلية نشطة)في البعد الطول، يتم استخدام مسح المرحلة للفحص، في حين في البعد الحدودي، يتم استخدام الفحص الميكانيكي للفحص لتحقيق تغطية الحدودي 360 درجة.تستخدم الآلة بأكملها تصميمًا وحداتيًا ومتينًا لضمان موثوقية المعدات.

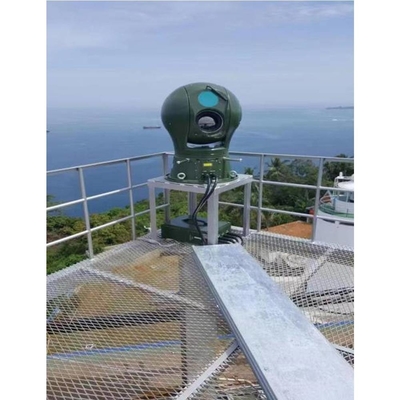

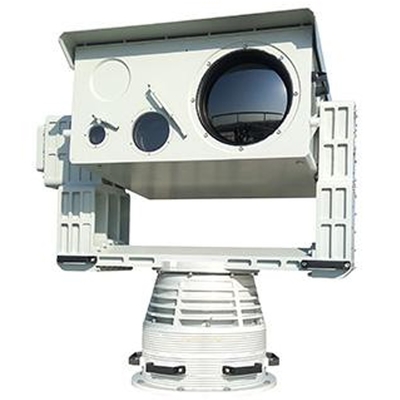

يحتوي LT-C4 على المرونة والقدرة على المناورة لاستهداف الأهداف الطائرة منخفضة الارتفاع (طائرات بدون طيار، بالونات كيميائية، طيور بيونيكية) أو القوارب غير المأهولة على سطح البحر.السفن تتحرك أهداف من المواقع غير المحدودة. 360 درجة المسح في الوقت الحقيقي، تتبع القفل، الكشف والتحذير. متكاملة مع تصوير الحرارة تحت الحمراء غير المبردة، كاميرا الضوء المرئي، مقياس المدى الليزر ووحدة خوارزمية ذكية،يمكنها تحقيق أعمال مراقبة مستمرة دون طيار ليلا ونهاراوفي الوقت نفسه، فإنه يتبنى تقنية الرؤية الليلية التصوير الحراري الأشعة تحت الحمراء، والتي لديها إخفاء جيد، والقدرة القوية على اختراق الضباب، ولا يقتصر على مصادر الضوء.يمكن أن تتكيف بسلاسة مع المعدات النهائية على متن الطائرة مثل أنظمة الرادار المرتبطة، أنظمة الكشف عن الراديو وأنظمة التشويش الكامل للتردد.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2مع جهاز تعديل الطول، يمكن تعديل زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3"حل المشكلة التقنية لاختيار أهداف متعددة لتتبع وتعرف الأهداف في بيئة ضوضاء الخلفية.
4نظام تصوير الضوء المرئي عالي الوضوح مع مسافة مراقبة طويلة
5الآلية الكهربائية للضبط الدقيق للمحور البصري بالليزر يمكنها إكمال تعديل محاذاة الليزر دون تفكيك الآلة.
6"التصوير الحراري السلبي لديه إخفاء جيد ولا يمكن اكتشافه بسهولة.
7"بالتبني لتكنولوجيا التصوير الحراري بالزيوم المستمر، الصورة واضحة ومسافة الكشف طويلة،مناسبة للبحث عن الهدف في مجال عرض كبير ومراقبة تفاصيل الهدف على مسافة طويلة.
8لوحة التشغيل عالية الدقة، مستوى مقاومة الرياح العالي، دقة تحديد المواقع العالية، سرعة استجابة سريعة، تشغيل سلس، تحقيق مراقبة الزاوية العمياء في جميع الأطراف.
9نظام التحكم الذكي في درجة الحرارة يضمن أن الأجهزة الإلكترونية داخل الآلة تعمل بشكل صحيح طوال اليوم، طوال العام.
10الجهاز بأكمله معزز مع غلاف مصمم احترافيًا، والذي هو جميل، خفيف الوزن، وقويعزل المياه، ومطر حمضي.
11مجهزة بقفل المشي ، يمكن أن يتم قفل السيارة أثناء الحركة السريعة ؛ في نفس الوقت يمكن أن تكون مجهزة بقاعدة تركيب للفلنج مستقرة ومتصقة بالصدمات ،الذي يقلل بشكل فعال من الاهتزاز ويحمي استقرار المعدات.
12مجهزة بوحدة ربط آلي ذكية، ووحدة تتبع آلي، ووحدة اكتشاف آلي، وقادرة على تقديم ردود الفعل على معلومات الهدف في الهواء.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية 1D + المسح الميكانيكي الأزيموتال |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الأزيموث: 0°-360° |
| الميل: 0°-45° | |
| سرعة الهوائي | 60°/s |
|
نطاق الكشف (Pd=0.8،Pfa=10-6) |
5km ((σ=0.01m2) |
| النطاق الأعمى | ≤200m |
| القرار | دقة المدى:10m |
| دقة الحرارة:2.5 درجة | |
| دقة الصوت: 7 درجة | |
| الدقة | دقة النطاق ≤ 4m |
| دقة الأزيموث ≤ 0.5 درجة | |
| دقة الارتفاع ≤ 0.5 درجة | |
| دقة السرعة≤1m/s | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥100 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | الوحدة الرئيسية:590mm*475mm*126mm |
| الوزن | 27kg ((وحدة رئيسية) |
| اسم المعيار | قيمة المعلم |
| دقة الضوء المرئي | 2MP / 4MP / 8MP اختياري |
| طول محور العدسة المرئية | 700ملم |
| الدقة تحت الحمراء | 384X256/640X512 /1280X1024 اختياري |
| طول محور العدسة تحت الحمراء | 20-240 ملم؛12x تكبير بصري |
| قياس المسافة بالليزر | طول الموجة 1570nm |
| قوة: 4 كيلومترات ((0.3m UAV) | |
| تردد التشغيل:1 هرتز | |
| استقرار الصورة البصرية | مرشح ضوئي باللياف الضوئية عالي الدقة لاحتفاظ الصورة المستقرة والعمل أثناء حركة المركبة |
| دقة تحديد موقع اللوحة | ± 0.01 |
| دقة تتبع اللوحة | 1mrad |
| نطاق زاوية الجهاز | 0-360 درجة أفقياً وضع لا نهائي للدوران المستمر. |
| الارتفاع ± 90 | |
| سرعة حركة اللوحة | الحد الأقصى الأفقي 120°/S |
| الحد الأقصى للزاوية 100°/S | |
| الآلة بأكملها تتكيف مع البيئة | -40 درجة مئوية - +60 درجة مئوية، يلبي معايير مثل تأثير الاهتزاز، التوافق مع البطارية، عفن رش الملح، IP67 في المقصورة / IP66 للجهاز بأكمله، الخ |
| الاستهلاك الكلي للطاقة | 500 واط |
| إمدادات الطاقة | DC48V ، مجهزة بمصدر طاقة AC220 ± 20% V واسع الوصول |
| واجهة خارجية | 1 × 10Base-T/100Base TX، واجهة RJ45، واجهة إمدادات الطاقة، منفذ تسلسلي للتحكم، الخ |
