رادار تحذير منخفض الارتفاع LT-X07A + LT-C4 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (اختياري)
مقدمة المنتج:

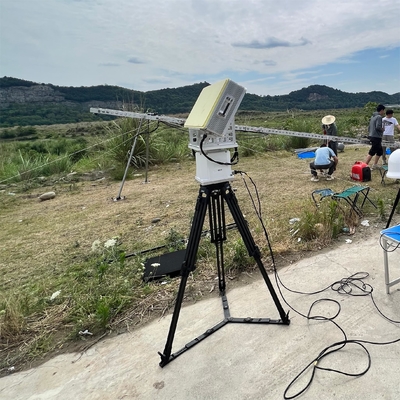

رادار LT-X07A هو معدات مراقبة ومراقبة منخفضة الارتفاع التي تبحث وتتبع الأهداف الأرضية المتحركة، المروحيات منخفضة الارتفاع، الصواريخ، الطائرات بدون طيار والأهداف السطحية البحرية،ويمكنها إجراء التصنيف الأولي والاعترافيستخدم رادار LT-X07A نظام رادار متسلسل في مرحلة نشطة مع بعد الارتفاع والمسح الميكانيكي للأزيموث.مناسبة لتغطية الرادار الواحد بأكملهانظام الرادار الأمني منخفض الارتفاع يمكنه اكتشاف واستخراج معلومات عن الأهداف في بيئات معقدة مع فوضى قوية على الأرض، مما يوفر دعمًا للمعلومات للأفراد المقاتلين.

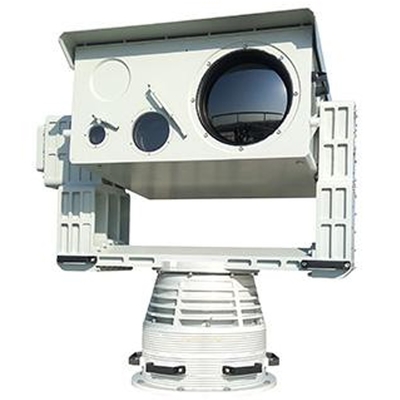

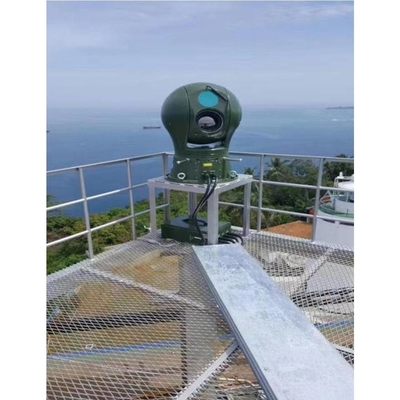

يحتوي LT-C4 على المرونة والقدرة على المناورة لاستهداف الأهداف الطائرة منخفضة الارتفاع (طائرات بدون طيار، بالونات كيميائية، طيور بيونيكية) أو القوارب غير المأهولة على سطح البحر.السفن تتحرك أهداف من المواقع غير المحدودة. 360 درجة المسح في الوقت الحقيقي، تتبع القفل، الكشف والتحذير. متكاملة مع تصوير الحرارة تحت الحمراء غير المبردة، كاميرا الضوء المرئي، مقياس المدى الليزر ووحدة خوارزمية ذكية،يمكنها تحقيق أعمال مراقبة مستمرة دون طيار ليلا ونهاراوفي الوقت نفسه، فإنه يتبنى تقنية الرؤية الليلية التصوير الحراري الأشعة تحت الحمراء، والتي لديها إخفاء جيد، والقدرة القوية على اختراق الضباب، ولا يقتصر على مصادر الضوء.يمكن أن تتكيف بسلاسة مع المعدات النهائية على متن الطائرة مثل أنظمة الرادار المرتبطة، أنظمة الكشف عن الراديو وأنظمة التشويش الكامل للتردد.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2القدرة القوية على اكتشاف أهداف صغيرة وبطيئة
3مع جهاز ضبط المدى، يمكن ضبط زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
4يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
5نظام تصوير الضوء المرئي عالي الوضوح مع مسافة مراقبة طويلة
6الآلية الكهربائية للضبط الدقيق للمحور البصري بالليزر يمكنها إكمال تعديل محاذاة الليزر دون تفكيك الآلة.
7"التصوير الحراري السلبي لديه إخفاء جيد ولا يمكن اكتشافه بسهولة.
8"بالتبني لتكنولوجيا التصوير الحراري بالزيوم المستمر، الصورة واضحة ومسافة الكشف طويلة،مناسبة للبحث عن الهدف في مجال عرض كبير ومراقبة تفاصيل الهدف على مسافة طويلة.
9لوحة التشغيل عالية الدقة، مستوى مقاومة الرياح العالي، دقة تحديد المواقع العالية، سرعة استجابة سريعة، تشغيل سلس، تحقيق مراقبة الزاوية العمياء في جميع الأطراف.
10نظام التحكم الذكي في درجة الحرارة يضمن أن الأجهزة الإلكترونية داخل الآلة تعمل بشكل صحيح طوال اليوم، طوال العام.
11الجهاز بأكمله معزز مع غلاف مصمم احترافيًا، والذي هو جميل، خفيف الوزن، وقويعزل المياه، ومطر حمضي.
12مجهزة بقفل المشي ، يمكن أن يتم قفل السيارة أثناء الحركة السريعة ؛ في نفس الوقت يمكن أن تكون مجهزة بقاعدة تركيب للفلنج مستقرة ومتصقة بالصدمات ،الذي يقلل بشكل فعال من الاهتزاز ويحمي استقرار المعدات.
13مجهزة بوحدة ربط آلي ذكية، ووحدة تتبع آلي، ووحدة اكتشاف آلي، وقادرة على تقديم ردود الفعل على معلومات الهدف في الهواء.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية 1D + المسح الميكانيكي الأزيموتال |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث: 0°-360° |
| الارتفاع: 0°-60° | |
| سرعة الهوائي | أقصى 90 درجة/ثانية |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | RCS = 0.01m27 كم |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:15m |
| دقة الأزيموث:3° | |
| دقة الصوت:6 درجة | |
| الدقة | دقة النطاق ≤10m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع ≤0.6° | |
| سرعة شعاعية المستهدفة | 10 - 1000 متر/ثانية |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 320واط |
| حجم المعدات الأمامية | ≤610mm*650mm*120mm |
| الوزن | ≤25kg+15kg ((المعدات الأمامية للرادار + جهاز التحويل) |
| اسم المعيار | قيمة المعلم |
| دقة الضوء المرئي | 2MP / 4MP / 8MP اختياري |
| طول محور العدسة المرئية | 700ملم |
| الدقة تحت الحمراء | 384X256/640X512 /1280X1024 اختياري |
| طول محور العدسة تحت الحمراء | 20-240 ملم؛12x تكبير بصري |
| قياس المسافة بالليزر | طول الموجة 1570nm |
| قوة: 4 كيلومترات ((0.3m UAV) | |
| تردد التشغيل:1 هرتز | |
| استقرار الصورة البصرية | مرشح ضوئي باللياف الضوئية عالي الدقة لاحتفاظ الصورة المستقرة والعمل أثناء حركة المركبة |
| دقة تحديد موقع اللوحة | ± 0.01 |
| دقة تتبع اللوحة | 1mrad |
| نطاق زاوية الجهاز | 0-360 درجة أفقياً وضع لا نهائي للدوران المستمر. |
| الارتفاع ± 90 | |
| سرعة حركة اللوحة | الحد الأقصى الأفقي 120°/S |
| الحد الأقصى للزاوية 100°/S | |
| الآلة بأكملها تتكيف مع البيئة | -40 درجة مئوية - +60 درجة مئوية، يلبي معايير مثل تأثير الاهتزاز، التوافق مع البطارية، عفن رش الملح، IP67 في المقصورة / IP66 للجهاز بأكمله، الخ |
| الاستهلاك الكلي للطاقة | 500 واط |
| إمدادات الطاقة | DC48V ، مجهزة بمصدر طاقة AC220 ± 20% V واسع الوصول |
| واجهة خارجية | 1 × 10Base-T/100Base TX، واجهة RJ45، واجهة إمدادات الطاقة، منفذ تسلسلي للتحكم، الخ |
