رادار تحذير منخفض الارتفاع LT-X07 + LT-D6 Target LINKAGE INTELLIGENT TRACKING MULTI SPECTRAL OPTOELECTRONICS (اختياري)
مقدمة المنتج:

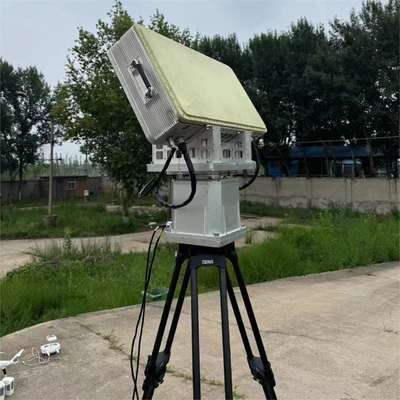

رادار (إل تي-إكس07) هو معدات مراقبة ومراقبة منخفضة الارتفاع تعمل في نطاق (إكس) الرادار يكتشف ويحدد الأهداف الأرضية المتحركةالطائرات بدون طيار والأهداف البحريةنظام الرادار الأمني منخفض الارتفاع يمكنه اكتشاف واستخراج معلومات عن الأهداف في بيئات معقدة مع فوضى قوية على الأرض، مما يوفر دعمًا للمعلومات للأفراد المقاتلين.

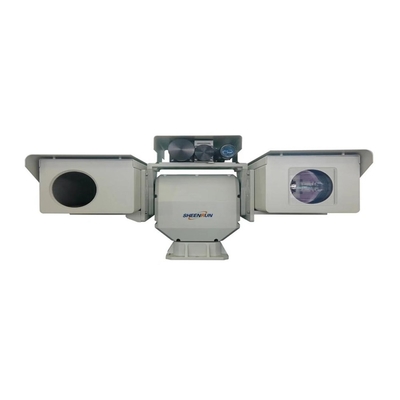

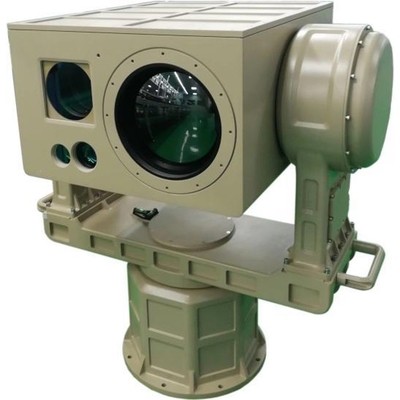

يحتوي LT-D6 على المرونة والقدرة على المناورة لاستهداف الأهداف الطائرة منخفضة الارتفاع (طائرات بدون طيار، بالونات كيميائية، طيور بيونيكية) أو القوارب غير المأهولة على سطح البحر.السفن تتحرك أهداف من المواقع غير المحدودة. 360 درجة المسح في الوقت الحقيقي كامل المجال، تتبع القفل، الكشف والتحذير.مقياس المدى بالليزر ووحدة الخوارزمية الذكية، يمكن أن تحقق عمليات المراقبة المستمرة دون طيار ليلا ونهارا. في الوقت نفسه، فإنه يتبنى تقنية الرؤية الليلية التصوير الحراري الأشعة تحت الحمراء، والتي لديها إخفاء جيد،القدرة القوية على اختراق الضباب، ولا يقتصر على مصادر الضوء. يمكن أن تتكيف بسلاسة مع معدات الطرفية على متن الطائرة مثل أنظمة الرادار المرتبطة وأنظمة الكشف عن الراديو وأنظمة التشويش الكامل للتردد.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2القدرة القوية على الكشف عن أهداف منخفضة و صغيرة و بطيئة
3"مع جهاز ضبط الارتفاع، قابلة للتطبيق في مجموعة متنوعة من الظروف الجغرافية المختلفة.
4يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
5نظام تصوير الضوء المرئي عالي الوضوح مع مسافة مراقبة طويلة
6الآلية الكهربائية للضبط الدقيق للمحور البصري بالليزر يمكنها إكمال تعديل محاذاة الليزر دون تفكيك الآلة.
7"التصوير الحراري السلبي لديه إخفاء جيد ولا يمكن اكتشافه بسهولة.
8"بالتبني لتكنولوجيا التصوير الحراري بالزيوم المستمر، الصورة واضحة ومسافة الكشف طويلة،مناسبة للبحث عن الهدف في مجال عرض كبير ومراقبة تفاصيل الهدف على مسافة طويلة.
9لوحة التشغيل عالية الدقة، مستوى مقاومة الرياح العالي، دقة تحديد المواقع العالية، سرعة استجابة سريعة، تشغيل سلس، تحقيق مراقبة الزاوية العمياء في جميع الأطراف.
10نظام التحكم الذكي في درجة الحرارة يضمن أن الأجهزة الإلكترونية داخل الآلة تعمل بشكل صحيح طوال اليوم، طوال العام.
11الجهاز بأكمله معزز مع غلاف مصمم احترافيًا، والذي هو جميل، خفيف الوزن، وقويعزل المياه، ومطر حمضي.
12مجهزة بقفل المشي ، يمكن أن يتم قفل السيارة أثناء الحركة السريعة ؛ في نفس الوقت يمكن أن تكون مجهزة بقاعدة تركيب للفلنج مستقرة ومتصقة بالصدمات ،الذي يقلل بشكل فعال من الاهتزاز ويحمي استقرار المعدات.
13مجهزة بوحدة ربط آلي ذكية، ووحدة تتبع آلي، ووحدة اكتشاف آلي، وقادرة على تقديم ردود الفعل على معلومات الهدف في الهواء.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية 1D + المسح الميكانيكي الأزيموتال |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث: 0°-360° |
| المزاج: -10°-40° ((قيمة التصميم لمدى المسح الكهربائي ± 60°) | |
| سرعة الهوائي | 12دورة في الدقيقة / 15دورة في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥12km ((RCS=1m2) | |
| النطاق الأعمى | 180 متر |
| القرار | دقة المدى:10m |
| دقة الأزيموث:3° | |
| دقة الصوت: 7 درجة | |
| الدقة | دقة النطاق ≤5m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع ≤0.5° | |
| دقة السرعة≤0.4m/s | |
| سرعة شعاعية المستهدفة | 1m/s-80m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | 700ملم*385ملم*160ملم |
| الوزن | ≤30kg+22kg ((المعدات الأمامية للرادار + جهاز التحويل) |
| اسم المعيار | قيمة المعلم |
| دقة الضوء المرئي | 2MP / 4MP / 8MP اختياري |
| طول محور العدسة المرئية | 800mm أو 900mm |
| التبريد وضوح الأشعة تحت الحمراء | 640X512 |
| عدسة الأشعة تحت الحمراء للتبريد الطول البؤري | 30-30-630 ملم؛ زيادة الضوء 20 مرة أو 35-750 ملم؛ زيادة الضوء 20 مرة |
| قياس المسافة بالليزر | طول الموجة 1570nm |
| قوة: 5 كم ((0.3m طائرة بدون طيار) | |
| تردد التشغيل:1 هرتز | |
| استقرار الصورة البصرية | مرشح ضوئي باللياف الضوئية عالي الدقة لاحتفاظ الصورة المستقرة والعمل أثناء حركة المركبة |
| دقة تحديد موقع اللوحة | ± 0.01 |
| دقة تتبع اللوحة | 1mrad |
| نطاق زاوية الجهاز | 0-360 درجة أفقياً وضع لا نهائي للدوران المستمر. |
| الارتفاع ± 90 | |
| سرعة حركة اللوحة | الحد الأقصى الأفقي 120°/S |
| الحد الأقصى للزاوية 100°/S | |
| الآلة بأكملها تتكيف مع البيئة | -40 درجة مئوية - +60 درجة مئوية، يلبي معايير مثل تأثير الاهتزاز، التوافق مع البطارية، عفن رش الملح، IP67 في المقصورة / IP66 للجهاز بأكمله، الخ |
| الاستهلاك الكلي للطاقة | 500 واط |
| إمدادات الطاقة | DC48V ، مجهزة بمصدر طاقة AC220 ± 20% V واسع الوصول |
| واجهة خارجية | 1 × 10Base-T/100Base TX، واجهة RJ45، واجهة إمدادات الطاقة، منفذ تسلسلي للتحكم، الخ |
| الوزن | 85 كجم |
| الحجم | 620mm × 420mm × 710mm أو 600mm × 600mm × 945mm |
