رادار تحذير منخفض الارتفاع LT-Ku07A + LT-E8 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (اختياري)
مقدمة المنتج:

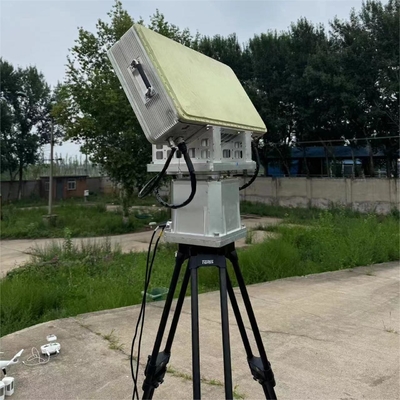

رادار LT-Ku07A أحادي الأبعاد ثلاثي الإحداثيات هو معدات مراقبة واستطلاع منخفضة الارتفاع، تعمل في نطاق Ku.هذا الرادار يتبنى نظام AESAفي بعد الارتفاع ، يستخدم مسح المراحل للفحص ، في حين يستخدم في البعد المحيطي ، الفحص الميكانيكي للفحص لتحقيق تغطية محيطية 360 درجة.تستخدم الآلة بأكملها تصميمًا وحداتيًا ومتينًا لضمان موثوقية المعدات.

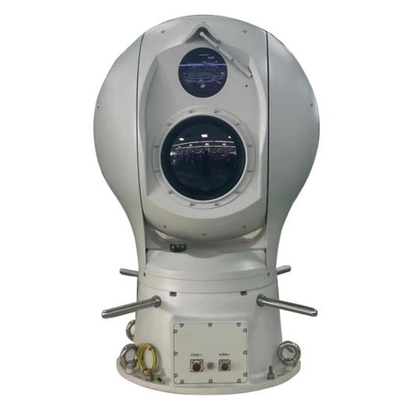

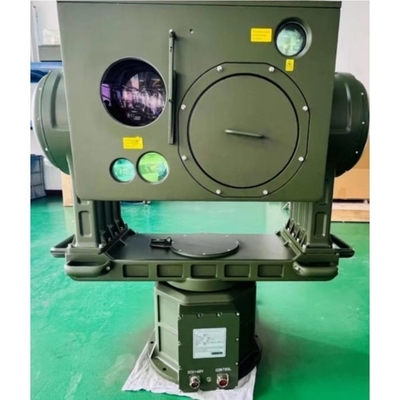

يحتوي LT-E8 على المرونة والقدرة على المناورة لاستهداف الأهداف الطائرة منخفضة الارتفاع (أجهزة الطيران بدون طيار والبالونات الكيميائية والطيور البيونية) أو القوارب غير المأهولة على سطح البحر ،السفن تتحرك أهداف من المواقع غير المحدودة. 360 درجة المسح في الوقت الحقيقي في المجال الكامل ، تتبع القفل ، الكشف والتحذير. متكاملة مع جهاز تصوير حراري تحت الحمراء غير المبرد ، كاميرا الضوء المرئي ، مقياس المدى بالليزر ووحدة خوارزمية ذكية,يمكنها تحقيق أعمال مراقبة مستمرة بدون طيار ليلا ونهارا. في الوقت نفسه، فإنها تتبنى تقنية الرؤية الليلية لتحديد الحرارة بالأشعة تحت الحمراء، والتي لديها إخفاء جيد،القدرة القوية على اختراق الضباب، ولا يقتصر على مصادر الضوء. يمكن أن تتكيف بسلاسة مع معدات الطرفية على متن الطائرة مثل أنظمة الرادار المرتبطة وأنظمة الكشف عن الراديو وأنظمة التشويش الكامل للتردد.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2مع جهاز ضبط المدى، يمكن ضبط زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
4نظام تصوير الضوء المرئي عالي الوضوح مع مسافة مراقبة طويلة
5الآلية الكهربائية للضبط الدقيق للمحور البصري بالليزر يمكنها إكمال تعديل محاذاة الليزر دون تفكيك الآلة.
6"التصوير الحراري السلبي لديه إخفاء جيد ولا يمكن اكتشافه بسهولة.
7"بالتبني لتكنولوجيا التصوير الحراري بالزيوم المستمر، الصورة واضحة ومسافة الكشف طويلة،مناسبة للبحث عن الهدف في مجال عرض كبير ومراقبة تفاصيل الهدف على مسافة طويلة.
8لوحة التشغيل عالية الدقة، مستوى مقاومة الرياح العالي، دقة تحديد المواقع العالية، سرعة استجابة سريعة، تشغيل سلس، تحقيق مراقبة الزاوية العمياء في جميع الأطراف.
9نظام التحكم الذكي في درجة الحرارة يضمن أن الأجهزة الإلكترونية داخل الآلة تعمل بشكل صحيح طوال اليوم، طوال العام.
10الجهاز بأكمله معزز مع غلاف مصمم احترافيًا، والذي هو جميل، خفيف الوزن، وقويعزل المياه، ومطر حمضي.
11مجهزة بقفل المشي ، يمكن أن يتم قفل السيارة أثناء الحركة السريعة ؛ في نفس الوقت يمكن أن تكون مجهزة بقاعدة تركيب للفلنج مستقرة ومتصقة بالصدمات ،الذي يقلل بشكل فعال من الاهتزاز ويحمي استقرار المعدات.
12مجهزة بوحدة ربط آلي ذكية، ووحدة تتبع آلي، ووحدة اكتشاف آلي، وقادرة على تقديم ردود الفعل على معلومات الهدف في الهواء.
|
اسم المعيار |
قيمة المعلم |
| نظام الرادار | مسح الآلة الميكانيكية الأزيموثية ، مسح النبضات الفورية الفورية الفورية الفورية ، المصفوفة المرحلية النشطة |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الأزيموث: 0°-360° |
| الارتفاع: 0°-40° | |
| سرعة الهوائي | ≤6s |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥5.5km ((RCS:0.01م2"احتمالية إنذار كاذب 10"- 4"احتمال الكشف 0.8) |
| النطاق الأعمى | ≤200m |
| القرار | دقة النطاق: ≤10m |
| دقة الأزيموث:<3 درجة | |
| دقة الطول:<6 درجة | |
| الحد الأدنى للسرعة القابلة للكشف: ≤0.5m/s | |
| الدقة | دقة المدى: ≤5m |
| دقة الأزيموث: ≤0.5 درجة | |
| دقة الطول:0.5 درجة | |
| دقة السرعة: ≤0.1m/s (وضع التتبع) | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | ≤620mm*230mm*330mm |
| الوزن | 55 كجم |
| اسم المعيار | قيمة المعلم |
| دقة الضوء المرئي | 2MP / 4MP / 8MP اختياري |
| طول محور العدسة المرئية | 1000mm أو 1500mm |
| التبريد وضوح الأشعة تحت الحمراء | 640X512 |
| عدسة الأشعة تحت الحمراء للتبريد الطول البؤري | 45-930 ملم؛ زيادة عرض بصرية 20 مرة أو 100-1100 ملم؛ زيادة عرض بصرية 10 مرات |
| قياس المسافة بالليزر | طول الموجة 1570nm |
| قوة: 5 كم ((0.3m طائرة بدون طيار) | |
| تردد التشغيل:1 هرتز | |
| استقرار الصورة البصرية | مرشح ضوئي باللياف الضوئية عالي الدقة لاحتفاظ الصورة المستقرة والعمل أثناء حركة المركبة |
| دقة تحديد موقع اللوحة | ± 0.01 |
| دقة تتبع اللوحة | 1mrad |
| نطاق زاوية الجهاز | 0-360 درجة أفقياً وضع لا نهائي للدوران المستمر. |
| الارتفاع ± 90 | |
| سرعة حركة اللوحة | الحد الأقصى الأفقي 120°/S |
| الحد الأقصى للزاوية 100°/S | |
| الآلة بأكملها تتكيف مع البيئة | -40 درجة مئوية - +60 درجة مئوية، يلبي معايير مثل تأثير الاهتزاز، التوافق مع البطارية، عفن رش الملح، IP67 في المقصورة / IP66 للجهاز بأكمله، الخ |
| الاستهلاك الكلي للطاقة | 500 واط |
| إمدادات الطاقة | DC48V ، مجهزة بمصدر طاقة AC220 ± 20% V واسع الوصول |
| واجهة خارجية | 1 × 10Base-T/100Base TX، واجهة RJ45، واجهة إمدادات الطاقة، منفذ تسلسلي للتحكم، الخ |
| الوزن | 100 كجم |
| الحجم | 600ملم × 600ملم × 945ملم |
