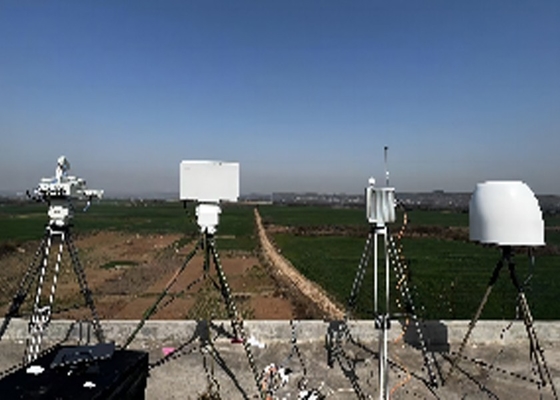

رادار التحذير منخفض الارتفاع LT-X07 + LT-UDA Series UAV Positioning Countermeasures Integration Equipment (اختياري)
مقدمة المنتج
الرادار LT-X07 هو جهاز مراقبة ومراقبة منخفضة الارتفاع يعمل في النطاق X الرادار يكتشف ويحدد الأهداف الأرضية المتحركةالطائرات بدون طيار والأهداف البحريةنظام الرادار الأمني منخفض الارتفاع يمكنه اكتشاف واستخراج معلومات عن الأهداف من بيئات غير معقدة مع فوضى قوية على الأرض، وتوفير دعم المعلومات للأفراد المقاتلين.
معدات مكافحة تحديد الاتجاه وتحديد الموقع للطائرات بدون طيار هي نظام متكامل للكشف عن الطائرات بدون طيار وتحذيرها وتعرفها على أهدافها وتحديد الاتجاه وتحديد موقعها والتخلص من التداخلاتوالسيطرةيمكن تجهيزها بمكونات محمولة ومكونات تثبيت ثابتة ومكونات نشر مؤقتة، مما يجعلها مرنة ومناسبة لتطبيقات متعددة السيناريوهات.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2القدرة القوية على الكشف عن أهداف منخفضة و صغيرة و بطيئة
3"مع جهاز تعديل الارتفاع، قابل للتطبيق في مجموعة متنوعة من الظروف الجغرافية المختلفة.
4يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
5الكشف عن المواقع: باستخدام الكشف عن الطيف السلبي والسلبي ، فإن تردد الكشف هو 20MHz-6GHz.تستخدم هوائيات العثور على الاتجاه وتحديد الموقع متعددة المجموعات لاستقبال إشارات لاسلكية من الطائرات بدون طيار في منطقة الكشفباستخدام تكنولوجيا تحليل البروتوكول اللاسلكي، يكتشف النظام ويحدد تلقائيًا معلومات خطوط العرض والطول، الارتفاع، السرعة، الاتجاه،ونموذج الطائرات بدون طيار المستخدمة بشكل شائع، نقطة الإقلاع، ومعلومات أخرى.
6التخلص من التداخلات: اعتماد تكنولوجيا التداخلات الرقمية عالية السرعة، من خلال التداخلات الكهرومغناطيسية لتحقيق التداخلات في الملاحة بدون طيار، التحكم عن بعد،إشارات الاتصال لنقل الصوربحيث تجبر الطائرة بدون طيار على العودة إلى الرحلة أو الهبوط ويمكن تحقيق التدخل الدقيق للطائرة بدون طيار المعينةولكن أيضا يمكن تكوينها مع مختلف أشكال الهوائيات وفقا لبيئات التطبيق ومتطلبات، لتحقيق أقصى كفاءة واقتصادية وأفضل أداء لتلبية متطلبات التغطية الإقليمية.
7منصة التحكم: تستند إلى بنية SOA ، وتوفر صفحات الويب مع طرق الوصول المتعددة ، مثل التطبيقات ،يمكن أن تمكن من السيطرة على الوصول والإدارة لأكثر من 20 مجموعة من أجهزة الكشف عن الطائرات بدون طيار والإجراءات المضادة، ودعم التوسع المستقبلي إلى أنظمة أو أجهزة أخرى لمكافحة الطائرات بدون طيار ، بما في ذلك الرادار والإلكترونيات الضوئية والخداع ، إلخ.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية 1D + المسح الميكانيكي الأزيموتال |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث: 0°-360° |
| المزاج: -10°-40° ((قيمة التصميم لمدى المسح الكهربائي ± 60°) | |
| سرعة الهوائي | 12دورة في الدقيقة / 15دورة في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥12km ((RCS=1m2) | |
| النطاق الأعمى | 180 متر |
| القرار | دقة المدى:10m |
| دقة الأزيموث:3° | |
| دقة الصوت: 7 درجة | |
| الدقة | دقة النطاق ≤5m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع ≤0.5° | |
| دقة السرعة≤0.4m/s | |
| سرعة شعاعية المستهدفة | 1m/s-80m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | 700ملم*385ملم*160ملم |
| الوزن | ≤30kg+22kg ((المعدات الأمامية للرادار + جهاز التحويل) |
| اسم المعيار | قيمة المعلم | |
| معدات الكشف | نطاق تردد الكشف | 30MHz-6GHz |
| نطاقات التركيز: 0409، 1.4، 2.4، 5.2، 5.8 غيغاهرتز (اختياري) | ||
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية | |
| مسافة الكشف | 5-10km (يتفاوت المدى حسب النموذج ، طاقة إرسال الطائرات بدون طيار > 0.1W) | |
| نطاق الكشف | الكشف في جميع الاتجاهات | |
| عدد الكشف عن الأهداف | الكشف المتزامن لأكثر من 60 طائرة بدون طيار | |
| الدقة | تحديد الاتجاه دقة ≤3 درجة ((RMS) | |
| دقة تحديد الموقع≤10 متر | ||
| معدات العداد | وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة | |
| نطاق تردد العداد | 20-6000MHz | |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | ||
| المدى المضاد | التكوين الاختياري لجميع الاتجاهات أو الاتجاهات | |
| المسافة المقابلة | الاتجاه: 3-5km (مدى العداد يختلف حسب النموذج) | |
| في جميع الاتجاهات: 1.5-2km (تختلف المدى حسب النموذج) | ||
| تكامل النظام | الحجم | معدات الكشف:450mm*400mm |
| معدات العداد:50mm*500mm*300mm | ||
| الوزن | ≤ 45 كجم | |
| استهلاك الطاقة | تم تشغيل الكشف:55W | |
| التداخل مفتوح:960W | ||
| حماية الدخول | IP67 | |
