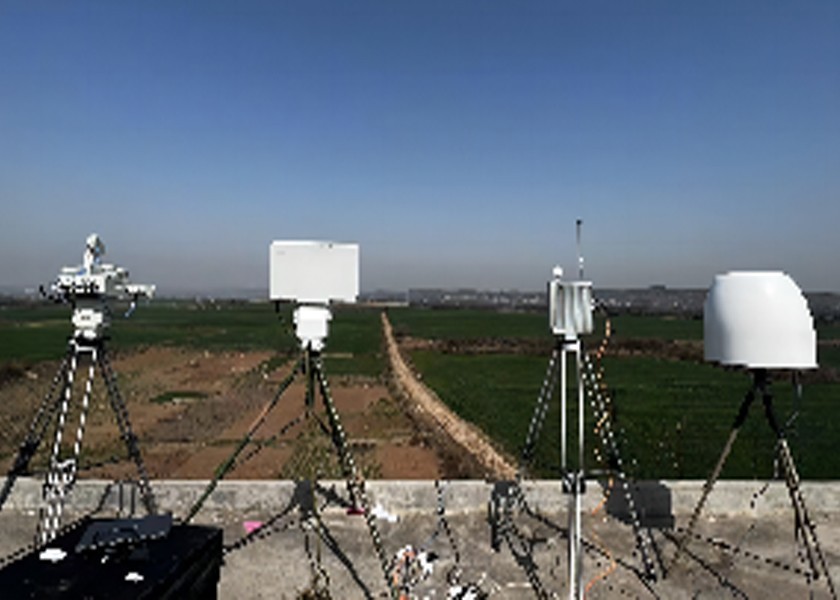

رادار تحذير منخفض الارتفاع LT-Ku07A + LT-UDA Series UAV Positioning Countermeasures Integration Equipment (اختياري)
مقدمة المنتج
رادار LT-Ku7A أحادي الأبعاد ثلاثي الإحداثيات هو معدات مراقبة واستطلاع منخفضة الارتفاع ، تعمل في نطاق Ku.هذا الرادار يتبنى نظام AESAفي بعد الارتفاع ، يستخدم مسح المراحل للفحص ، في حين يستخدم في البعد المحيطي ، الفحص الميكانيكي للفحص لتحقيق تغطية محيطية 360 درجة.تستخدم الآلة بأكملها تصميمًا وحداتيًا ومتينًا لضمان موثوقية المعدات.
معدات مكافحة تحديد الاتجاه وتحديد الموقع للطائرات بدون طيار هي نظام متكامل للكشف عن الطائرات بدون طيار وتحذيرها وتعرفها على أهدافها وتحديد الاتجاه وتحديد موقعها والتخلص من التداخلاتوالسيطرةيمكن تجهيزها بمكونات محمولة ومكونات تثبيت ثابتة ومكونات نشر مؤقتة، مما يجعلها مرنة ومناسبة لتطبيقات متعددة السيناريوهات.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2، مع جهاز تعديل الطول، يمكن تعديل زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
4، الكشف عن المواقع: باستخدام الكشف عن الطيف السلبي والسلبي ، فإن تردد الكشف هو 20MHz-6GHz.تستخدم هوائيات العثور على الاتجاه وتحديد الموقع متعددة المجموعات لاستقبال إشارات لاسلكية من الطائرات بدون طيار في منطقة الكشفباستخدام تكنولوجيا تحليل البروتوكول اللاسلكي، يكتشف النظام ويحدد تلقائيًا معلومات خطوط العرض والطول، الارتفاع، السرعة، الاتجاه،ونموذج الطائرات بدون طيار المستخدمة بشكل شائع، نقطة الإقلاع، ومعلومات أخرى.
5التخلص من التداخلات: اعتماد تكنولوجيا مسح الترددات الرقمية عالية السرعة ، من خلال التداخلات الكهرومغناطيسية لتحقيق تدخلات الملاحة بدون طيار ، التحكم عن بعد ،إشارات الاتصال لنقل الصوربحيث تجبر الطائرة بدون طيار على العودة إلى الرحلة أو الهبوط ويمكن تحقيق التدخل الدقيق للطائرة بدون طيار المعينةولكن أيضا يمكن تكوينها مع مختلف أشكال الهوائيات وفقا لبيئات التطبيق ومتطلبات، لتحقيق أقصى كفاءة واقتصادية وأفضل أداء لتلبية متطلبات التغطية الإقليمية.
6منصة التحكم: تستند إلى بنية SOA ، وتوفر صفحات الويب مع طرق الوصول المتعددة ، مثل التطبيقات ،يمكن أن تمكن من السيطرة على الوصول والإدارة لأكثر من 20 مجموعة من أجهزة الكشف عن الطائرات بدون طيار والإجراءات المضادة، ودعم التوسع المستقبلي إلى أنظمة أو أجهزة أخرى لمكافحة الطائرات بدون طيار ، بما في ذلك الرادار والإلكترونيات الضوئية والخداع ، إلخ.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | مسح الآلة الميكانيكية الأزيموثية ، مسح النبضات الفورية الفورية الفورية الفورية ، المصفوفة المرحلية النشطة |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الأزيموث: 0°-360° |
| الارتفاع: 0°-40° | |
| سرعة الهوائي | ≤6s |
|
نطاق الكشف (Pd=0.8،Pfa=10-6) |
≥5.5km ((RCS:0.01م2"احتمالية إنذار كاذب 10"- 4"احتمال الكشف 0.8) |
| النطاق الأعمى | ≤200m |
| القرار | دقة النطاق: ≤10m |
| دقة الأزيموث:<3 درجة | |
| دقة الطول:<6 درجة | |
| الحد الأدنى للسرعة القابلة للكشف: ≤0.5m/s | |
| الدقة | دقة المدى: ≤5m |
| دقة الأزيموث: ≤0.5 درجة | |
| دقة الطول:0.5 درجة | |
| دقة السرعة: ≤0.1m/s (وضع التتبع) | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | ≤620mm*230mm*330mm |
| الوزن | 55 كجم |
| اسم المعيار | قيمة المعلم | |
| معدات الكشف | نطاق تردد الكشف | 30MHz-6GHz |
| نطاقات التركيز: 0409، 1.4، 2.4، 5.2، 5.8 غيغاهرتز (اختياري) | ||
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية | |
| مسافة الكشف | 5-10km (يتفاوت المدى حسب النموذج ، طاقة إرسال الطائرات بدون طيار > 0.1W) | |
| نطاق الكشف | الكشف في جميع الاتجاهات | |
| عدد الكشف عن الأهداف | الكشف المتزامن لأكثر من 60 طائرة بدون طيار | |
| الدقة | تحديد الاتجاه دقة ≤3 درجة ((RMS) | |
| دقة تحديد الموقع≤10 متر | ||
| معدات العداد | وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة | |
| نطاق تردد العداد | 20-6000MHz | |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | ||
| المدى المضاد | التكوين الاختياري لجميع الاتجاهات أو الاتجاهات | |
| المسافة المقابلة | الاتجاه: 3-5km (مدى العداد يختلف حسب النموذج) | |
| في جميع الاتجاهات: 1.5-2km (تختلف المدى حسب النموذج) | ||
| تكامل النظام | الحجم | معدات الكشف:450mm*400mm |
| معدات العداد:50mm*500mm*300mm | ||
| الوزن | ≤ 45 كجم | |
| استهلاك الطاقة | تم تشغيل الكشف:55W | |
| التداخل مفتوح:960W | ||
| حماية الدخول | IP67 | |
