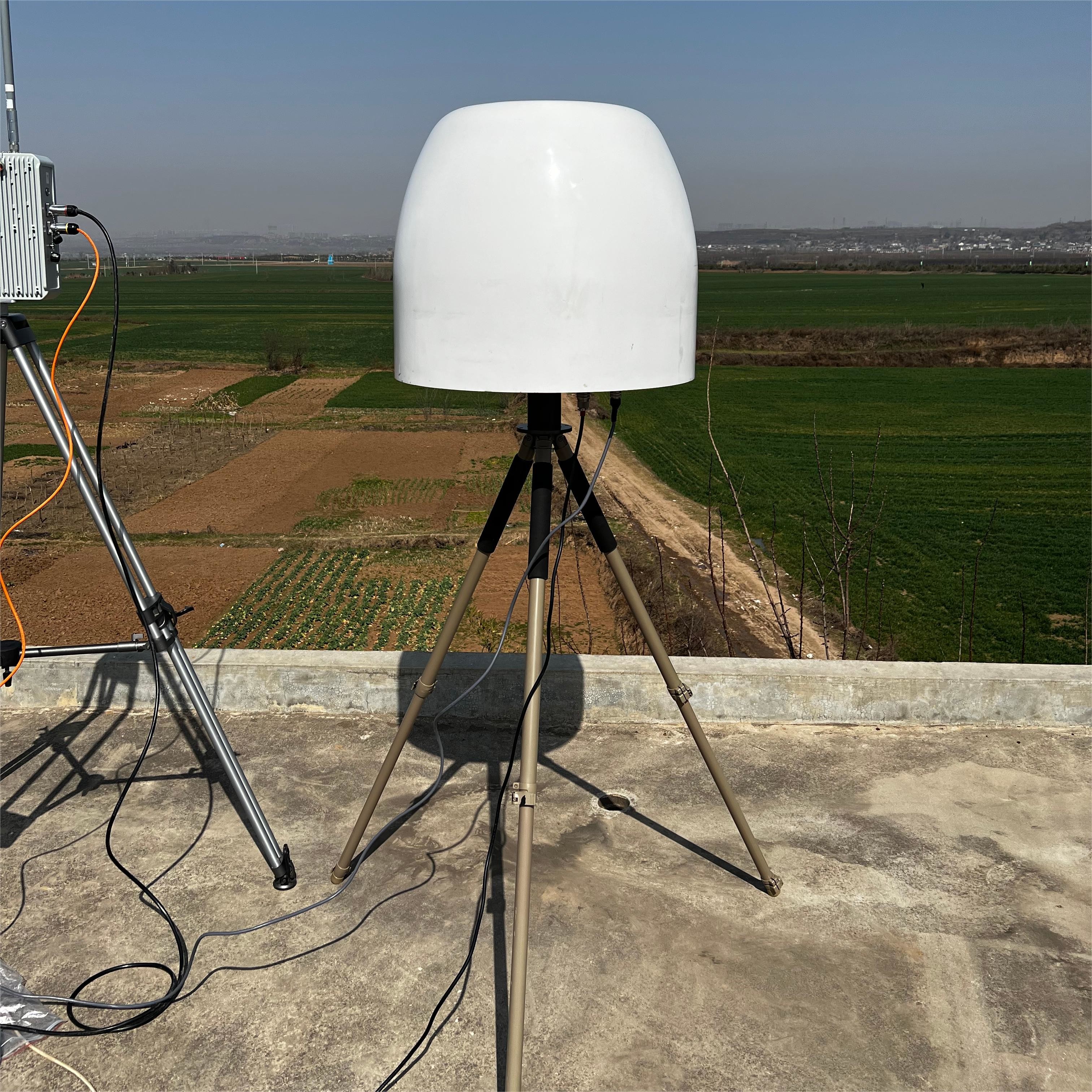

رادار التحذير منخفض الارتفاع LT-Ku07 + LT-RFS50 معدات الكشف عن الطائرات بدون طيار وإيجاد الاتجاه (اختياري)
مقدمة المنتج
رادار (إل تي-كو07) ذو ثلاث نقاط تحاسيس هو جهاز مراقبة ومراقبة منخفضة الارتفاعيعمل في النطاق Kuالرادار يتبنى نظام AESA (مجموعة مرحلية نشطة)في البعد الصوتي ، يستخدم مسح المراحل للفحص ، بينما في البعد المحيطي ، يستخدم الفحص الميكانيكي للفحص لتحقيق تغطية 360 محيط.تستخدم الآلة بأكملها تصميمًا وحدويًا وصلبًا لضمان موثوقية المعدات.
في الوقت الحاضر ، تحدث العديد من حوادث تدخل الطائرات بدون طيار بشكل متكرر ، ومشكلة التحكم في الطائرات بدون طيار في المناطق الرئيسية بارزة بشكل خاص.هذا الـ LT-RFS50 يستخدم معدات استطلاع لاسلكية عالية الأداء لتسجيل إشارات التحكم عن بعد للطائرات بدون طيار وإشارات نقل الصور، ويقومون بالاكتشاف والتتبع والموقع وكذلك عرض مسار الطائرة بدون طيار ، حتى تتمكن من تحقيق كل الأحوال الجوية ،لا توجد منطقة عمياء ومسافة طويلة إلى الغزو غير القانوني للطائرات بدون طيار لتنفيذ البحث والكشف التلقائيويمكن أن تلبي احتياجات الأمن للمناطق الرئيسية.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2، مع جهاز تعديل الطول، يمكن تعديل زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3، حل المشكلة التقنية لاختيار أهداف متعددة لتتبع وتعرف الأهداف في بيئة ضوضاء الخلفية.
4يكتشف النظام الطائرات بدون طيار في المدى الفعال، سواء قريبة أو بعيدة.
5، مع قدرات تعقب الطائرات بدون طيار ومشغلات لتتناسب مع مجموعة متنوعة من بيئات التطبيق.
6، يدعم كل من أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) ، مما يوفر قابلية توسيع ممتازة.
7، يدعم التعرف على القائمة السوداء والبيضاء للطائرات بدون طيار.
8توفير واجهات توسيع لتسهيل الاتصال مع معدات مكافحة التداخل أو منصات النظام.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية 1D + المسح الميكانيكي الأزيموتال |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الأزيموث: 0°-360° |
| الميل: 0°-45° | |
| سرعة الهوائي | 60°/s |
|
نطاق الكشف |
5km ((σ=0.01m2) |
| النطاق الأعمى | ≤200m |
| القرار | دقة المدى:10m |
| دقة الحرارة:2.5 درجة | |
| دقة الصوت: 7 درجة | |
| الدقة | دقة النطاق ≤ 4m |
| دقة الأزيموث ≤ 0.5 درجة | |
| دقة الارتفاع ≤ 0.5 درجة | |
| دقة السرعة≤1m/s | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥100 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | الوحدة الرئيسية:590mm*475mm*126mm |
| الوزن | 27kg ((وحدة رئيسية) |
| - نعماسم المعيار | قيمة المعلم |
| نطاق تردد الكشف | 200 ميه هرتز إلى 6000 ميه هرتز |
| نطاقات التركيز: 04,0.9,1.4,2.4,5.2,5.8 غيغاهرتز | |
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية |
| مسافة الكشف | 5-10km ((المدى يختلف حسب النموذج، الطائرة بدون طيار نقل الطاقة >0.1W) |
| نطاق الكشف | الكشف في جميع الاتجاهات |
| عدد الكشف عن الأهداف | الكشف المتزامن لأكثر من 60 طائرة بدون طيار |
| الدقة | تحديد الاتجاه دقة ≤3° |
| دقة تحديد المواقع المتعددة المحطات≤5٪ | |
| معدل نجاح الكشف | ≥: 98٪ |
| وقت استجابة الكشف | ≤:3s |
| الحجم | 450ملم*400ملم |
| الوزن | ≤ 10 كجم |
| حماية الدخول | IP67 |
| استخدام | يدعم أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) |
