رادار تحذير منخفض الارتفاع LT-Ku07A+ LT-RFS50 معدات الكشف عن الطائرات بدون طيار وتحديد الاتجاه (اختياري)
مقدمة المنتج
رادار LT-Ku7A أحادي الأبعاد ثلاثي الإحداثيات هو معدات مراقبة واستطلاع منخفضة الارتفاع ، تعمل في نطاق Ku.هذا الرادار يتبنى نظام AESAفي بعد الارتفاع ، يستخدم مسح المراحل للفحص ، في حين يستخدم في البعد المحيطي ، الفحص الميكانيكي للفحص لتحقيق تغطية محيطية 360 درجة.تستخدم الآلة بأكملها تصميمًا وحداتيًا ومتينًا لضمان موثوقية المعدات.
معدات مكافحة تحديد الاتجاه وتحديد الموقع للطائرات بدون طيار هي نظام متكامل للكشف عن الطائرات بدون طيار وتحذيرها وتعرفها على أهدافها وتحديد الاتجاه وتحديد موقعها والتخلص من التداخلاتوالسيطرةيمكن تجهيزها بمكونات محمولة ومكونات تثبيت ثابتة ومكونات نشر مؤقتة، مما يجعلها مرنة ومناسبة لتطبيقات متعددة السيناريوهات.
خصائص المنتج:

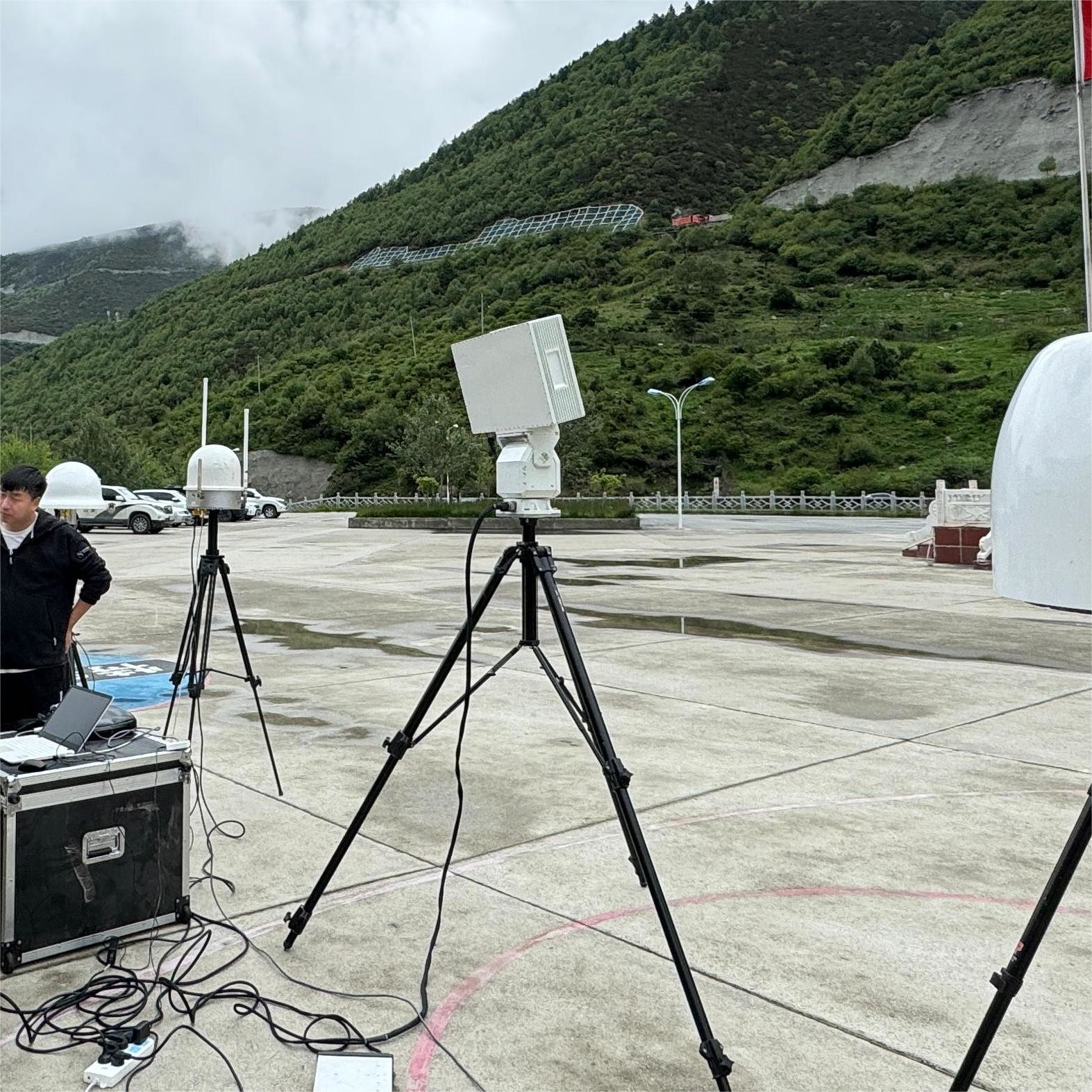

1مقاومة قوية لخلل البيئة.
2، مع جهاز تعديل الطول، يمكن تعديل زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
4يكتشف النظام الطائرات بدون طيار في المدى الفعال، سواء قريبة أو بعيدة.
5، مع قدرات تعقب الطائرات بدون طيار ومشغلات لتتناسب مع مجموعة متنوعة من بيئات التطبيق.
6، يدعم كل من أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) ، مما يوفر قابلية توسيع ممتازة.
7، يدعم التعرف على القائمة السوداء والبيضاء للطائرات بدون طيار.
8توفير واجهات توسيع لتسهيل الاتصال مع معدات مكافحة التداخل أو منصات النظام.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | مسح الآلة الميكانيكية الأزيموثية ، مسح النبضات الفورية الفورية الفورية الفورية ، المصفوفة المرحلية النشطة |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الأزيموث: 0°-360° |
| الارتفاع: 0°-40° | |
| سرعة الهوائي | ≤6s |
نطاق الكشف (Pd=0.8،Pfa=10-6) | ≥5.5km ((RCS:0.01م2"احتمالية إنذار كاذب 10"- 4"احتمال الكشف 0.8) |
| النطاق الأعمى | ≤200m |
| القرار | دقة النطاق: ≤10m |
| دقة الأزيموث:<3 درجة | |
| دقة الطول:<6 درجة | |
| الحد الأدنى للسرعة القابلة للكشف: ≤0.5m/s | |
| الدقة | دقة المدى: ≤5m |
| دقة الأزيموث: ≤0.5 درجة | |
| دقة الطول:0.5 درجة | |
| دقة السرعة: ≤0.1m/s (وضع التتبع) | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | ≤620mm*230mm*330mm |
| الوزن | 55 كجم |
| - نعماسم المعيار | قيمة المعلم |
| نطاق تردد الكشف | 200 ميه هرتز إلى 6000 ميه هرتز |
| نطاقات التركيز: 04,0.9,1.4,2.4,5.2,5.8 غيغاهرتز | |
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية |
| مسافة الكشف | 5-10km ((المدى يختلف حسب النموذج، الطائرة بدون طيار نقل الطاقة >0.1W) |
| نطاق الكشف | الكشف في جميع الاتجاهات |
| عدد الكشف عن الأهداف | الكشف المتزامن لأكثر من 60 طائرة بدون طيار |
| الدقة | تحديد الاتجاه دقة ≤3° |
| دقة تحديد المواقع المتعددة المحطات≤5٪ | |
| معدل نجاح الكشف | ≥: 98٪ |
| وقت استجابة الكشف | ≤:3s |
| الحجم | 450ملم*400ملم |
| الوزن | ≤ 10 كجم |
| حماية الدخول | IP67 |
| استخدام | يدعم أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) |
