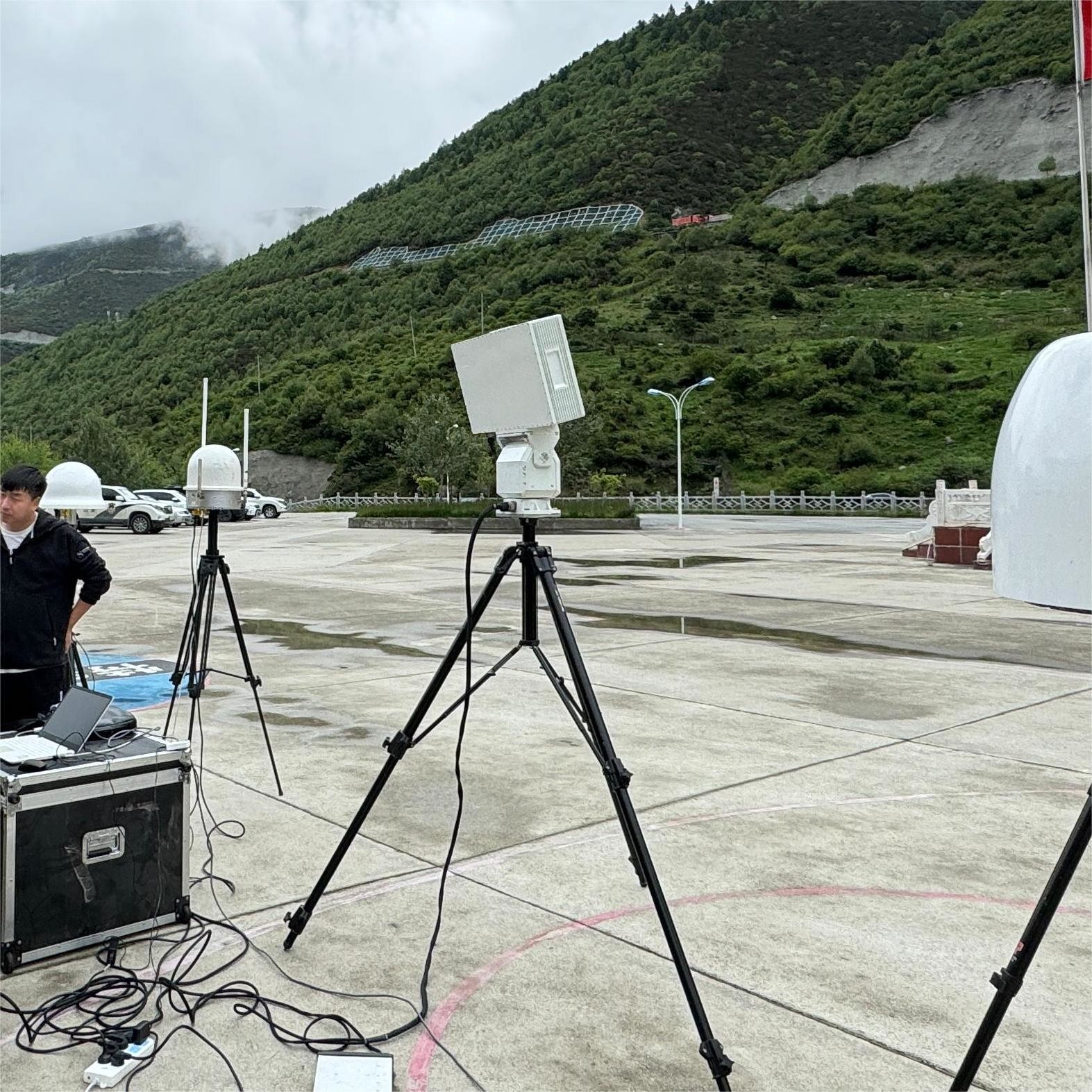

رادار تحذير منخفض الارتفاع LT-X07+ LT-RFS30+ معدات الكشف عن الطائرات بدون طيار وتحديد موقعها (اختياري)
مقدمة المنتج
الرادار LT-X07 هو جهاز مراقبة ومراقبة منخفضة الارتفاع يعمل في النطاق X الرادار يكتشف ويحدد الأهداف الأرضية المتحركةالطائرات بدون طيار والأهداف البحريةنظام الرادار الأمني منخفض الارتفاع يمكنه اكتشاف واستخراج معلومات عن الأهداف من بيئات غير معقدة مع فوضى قوية على الأرض، وتوفير دعم المعلومات للأفراد المقاتلين.
تستخدم معدات تحديد المواقع للطائرات بدون طيار بشكل رئيسي لاكتشاف وتحديد جميع أنواع إشارات الراديو عن بعد للطائرات بدون طيار ونقل الصور ، وقياس الاتجاه والموقف.إنه يحقق تعقب وتسجيل مسارات الطائرات بدون طيار، يسهل على المشغل مراقبة حالة الطائرات بدون طيار في المنطقة المحمية، وفي الوقت نفسه لديه القدرة على الاستكشاف والإنذار المبكر، والتحديد الدقيق،القوائم البيضاء والأسود، التعرف بين الصديق أو العدو في برنامج تكنولوجيا التحكم الدقيق الطائرات بدون طيار، والإنذار المبكر والإنذار.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2القدرة القوية على الكشف عن أهداف منخفضة وصغيرة وبطيئة.
3، مع جهاز تعديل الارتفاع، قابلة للتطبيق في مجموعة متنوعة من الظروف الجغرافية المختلفة.
4، يحل الصعوبات التقنية في تتبع وتعرف أهداف متعددة في بيئة ضوضاء الخلفية.
5، وجد النظام أن الطائرة بدون طيار لديها نطاق فعال من كل من القريب والبعيد، مع مسافة مراقبة 5000 متر.
6دقة تحديد الاتجاه≤3°.
7، مع قدرات تعقب الطائرات بدون طيار ومشغلات لتتناسب مع مجموعة متنوعة من بيئات التطبيق.
8، يدعم كل من أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) ، مما يوفر قابلية توسيع ممتازة.
9، يدعم التعرف على القائمة البيضاء والأسود من الطائرات بدون طيار، والتمييز بين الصديق والعدو لضربات الدقة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية 1D + المسح الميكانيكي الأزيموتال |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث: 0°-360° |
| المزاج: -10°-40° ((قيمة التصميم لمدى المسح الكهربائي ± 60°) | |
| سرعة الهوائي | 12دورة في الدقيقة / 15دورة في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥12km ((RCS=1m2) | |
| النطاق الأعمى | 180 متر |
| القرار | دقة المدى:10m |
| دقة الأزيموث:3° | |
| دقة الصوت: 7 درجة | |
| الدقة | دقة النطاق ≤5m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع ≤0.5° | |
| دقة السرعة≤0.4m/s | |
| سرعة شعاعية المستهدفة | 1m/s-80m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | 700ملم*385ملم*160ملم |
| الوزن | ≤30kg+22kg ((المعدات الأمامية للرادار + جهاز التحويل) |
| اسم المعيار | قيمة المعلم |
| نطاق تردد الكشف | 30 ميه هرتز إلى 6000 ميه هرتز |
| نطاقات التركيز: 04,0.9,1.4,2.4,5.2,5.8 غيغاهرتز | |
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية |
| مسافة الكشف | 3km ((المدى يختلف حسب النموذج، الطائرات بدون طيار نقل الطاقة >0.1W) |
| نطاق الكشف | الكشف في جميع الاتجاهات |
| عدد الكشف عن الأهداف | اكتشاف أكثر من 20 طائرة بدون طيار في وقت واحد |
| تحديد موقع أكثر من 6 طائرات بدون طيار في وقت واحد | |
| الدقة | تحديد الاتجاه دقة ≤1.5° |
| دقة الموقع≤10m | |
| معدل نجاح الكشف | ≥98% |
| وقت استجابة الكشف | ≤3s |
| الحجم | 215mm*280mm |
| الوزن | ≤3kg |
| حماية الدخول | IP67 |
| استخدام | يتم ربط أربعة أجهزة أو أكثر بالشبكة للاستخدام |
