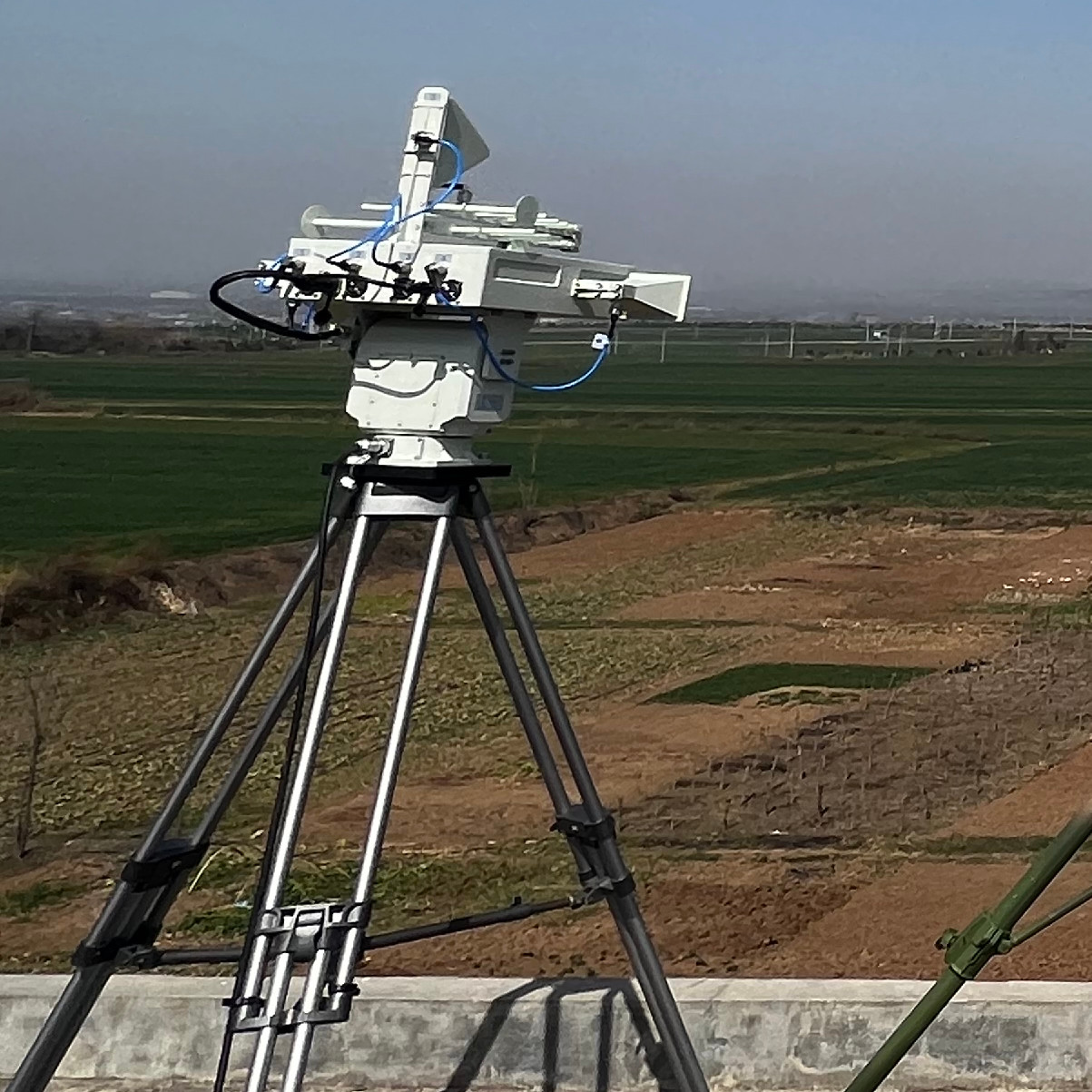

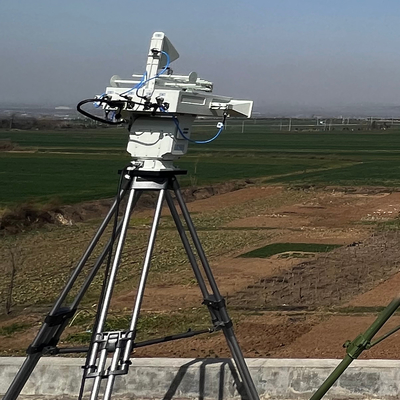

رادار تحذير منخفض الارتفاع LT-X07+LT-UJ830D جهاز تشويش الطائرات بدون طيار الاتجاهي(اختياري)
مقدمة المنتج
رادار (إل تي-إكس07) هو معدات مراقبة ومراقبة منخفضة الارتفاع تعمل في نطاق (إكس) الرادار يكتشف ويحدد الأهداف الأرضية المتحركةالطائرات بدون طيار والأهداف البحريةنظام الرادار الأمني منخفض الارتفاع يمكنه اكتشاف واستخراج معلومات عن الأهداف في بيئات معقدة مع فوضى قوية على الأرض، مما يوفر دعمًا للمعلومات للأفراد المقاتلين.
يتكون جهاز التشويش من الطائرات بدون طيار بشكل رئيسي من لوحة التشويش ثنائية الأبعاد ، ونظام الهوائي ، ونظام التحكم في الخدمة ، ومصدر الطاقة المحمول ، والثلاثي ، وبرامج الكمبيوتر العليا ، إلخ.نطاق ترددات إرسالها يغطي تقريبا نطاق ترددات الاتصالات الحالية للطائرات بدون طيار في السوق، ويمكن أن تعيق بشكل فعال الأهداف في نطاق الهوائي. في الوقت نفسه، يعتمد المضطرب على نظام نقل التحكم عالية الدقة،والتي يمكن أن تتعقب تلقائيًا وتعيقها عند توصيلها بشبكة رادار المراقبة بدون طيار.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2القدرة القوية على الكشف عن أهداف منخفضة وصغيرة وبطيئة.
3، مع جهاز تعديل الارتفاع، قابلة للتطبيق في مجموعة متنوعة من الظروف الجغرافية المختلفة.
4يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
5، الغلاف الخارجي من اللوحة المصنوعة من سبيكة الألومنيوم عالية القوة، والتي هي قوية وجميلة.
6، يستخدم قسم ناقل الطول ناقل عجلات الدودة الذي يُغلق نفسه في حالة انقطاع الطاقة.
7، يمكن أن يدرك نظام التحكم الذكي المدمج الصناعي الداخلي (الدرجة العسكرية الاختيارية) التحكم المستقر للمنصة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية 1D + المسح الميكانيكي الأزيموتال |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث: 0°-360° |
| المزاج: -10°-40° ((قيمة التصميم لمدى المسح الكهربائي ± 60°) | |
| سرعة الهوائي | 12دورة في الدقيقة / 15دورة في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥12km ((RCS=1m2) | |
| النطاق الأعمى | 180 متر |
| القرار | دقة المدى:10m |
| دقة الأزيموث:3° | |
| دقة الصوت: 7 درجة | |
| الدقة | دقة النطاق ≤5m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع ≤0.5° | |
| دقة السرعة≤0.4m/s | |
| سرعة شعاعية المستهدفة | 1m/s-80m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | 700ملم*385ملم*160ملم |
| الوزن | ≤30kg+22kg ((المعدات الأمامية للرادار + جهاز التحويل) |
| اسم المعيار | قيمة المعلم |
| وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة |
| نطاق تردد العداد | 20-6000MHz |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | |
| نوع العداد | الهوائي الاتجاهي مع PTZ |
| المدى المضاد | أفقي 360 درجة، الارتفاع ± 60 درجة |
| المسافة المقابلة | 3-5km ((مدى العداد يختلف حسب النموذج) |
| العدادات المتوافقة مع الوقت | 3s |
| الحجم | 50 ملم*450 ملم*750 ملم |
| الوزن | ≤ 60 كجم |
| استهلاك الطاقة | التداخل مفتوح:970W |
| حماية الدخول | IP67 |
