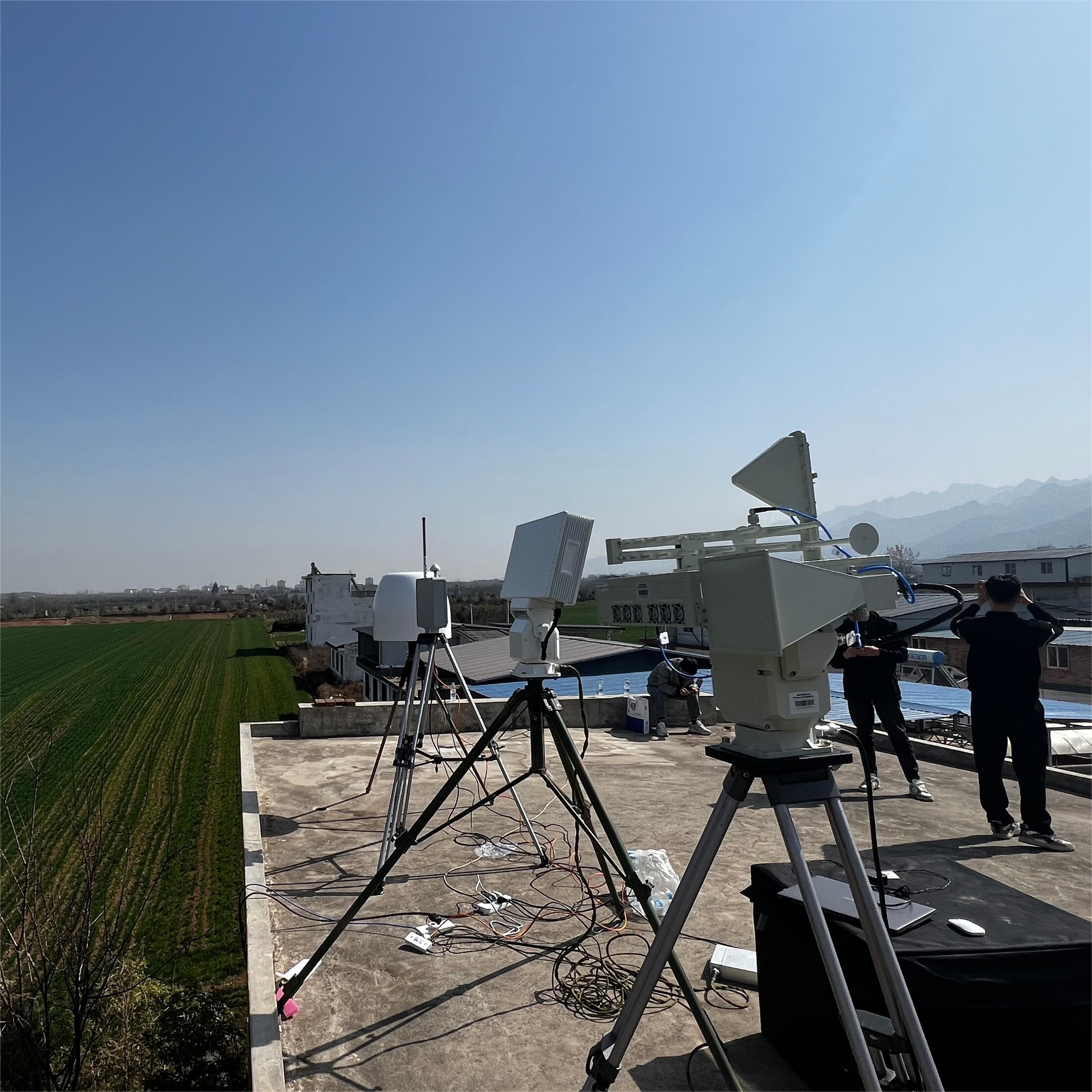

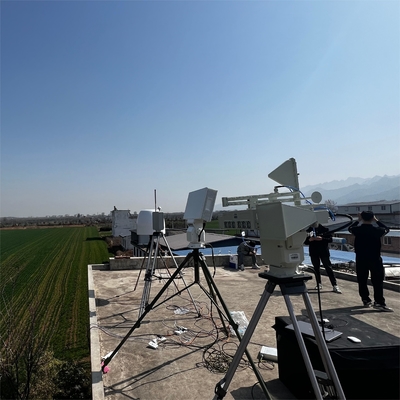

رادار تحذير منخفض الارتفاع LT-Ku07A+LT-UJ830D جهاز تشويش الطائرات بدون طيار الاتجاهي(اختياري)
مقدمة المنتج
رادار LT-Ku7A أحادي الأبعاد ثلاثي الإحداثيات هو معدات مراقبة واستطلاع منخفضة الارتفاع ، تعمل في نطاق Ku.هذا الرادار يتبنى نظام AESAفي بعد الارتفاع ، يستخدم مسح المراحل للفحص ، في حين يستخدم في البعد المحيطي ، الفحص الميكانيكي للفحص لتحقيق تغطية محيطية 360 درجة.تستخدم الآلة بأكملها تصميمًا وحداتيًا ومتينًا لضمان موثوقية المعدات.
يتكون جهاز التشويش من الطائرات بدون طيار بشكل رئيسي من لوحة دوران ثنائية الأبعاد ، ونظام الهوائي ، ونظام التحكم الخدمي ، ومصدر الطاقة المحمول ، والثلاثي ، وبرامج الكمبيوتر العليا ، إلخ.نطاق ترددات إرسالها يغطي تقريبا نطاق ترددات الاتصالات الحالية للطائرات بدون طيار في السوق، ويمكن أن تعيق بشكل فعال الأهداف في نطاق الهوائي. في الوقت نفسه، يعتمد المضطرب على نظام نقل التحكم عالية الدقة،والتي يمكن أن تتعقب تلقائيًا وتعيقها عند توصيلها بشبكة رادار المراقبة بدون طيار.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2، مع جهاز تعديل الطول، يمكن تعديل زاوية الهوائي، قابلة للتطبيق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
4، الغلاف الخارجي من اللوحة المصنوعة من سبيكة الألومنيوم عالية القوة، والتي هي قوية وجميلة.
5، يستخدم قسم ناقل الطول ناقل عجلات الدودة الذي يُغلق نفسه في حالة انقطاع الطاقة.
6، يمكن أن يدرك نظام التحكم الذكي المدمج الصناعي الداخلي (الدرجة العسكرية الاختيارية) التحكم المستقر للمنصة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | مسح الآلة الميكانيكية الأزيموثية ، مسح النبضات الفورية الفورية الفورية الفورية ، المصفوفة المرحلية النشطة |
| نطاق تردد التشغيل | الفرقة كو |
| نطاق المسح | الأزيموث: 0°-360° |
| الارتفاع: 0°-40° | |
| سرعة الهوائي | ≤6s |
|
نطاق الكشف (Pd=0.8،Pfa=10-6) |
≥5.5km ((RCS:0.01م2"احتمالية إنذار كاذب 10"- 4"احتمال الكشف 0.8) |
| النطاق الأعمى | ≤200m |
| القرار | دقة النطاق: ≤10m |
| دقة الأزيموث:<3 درجة | |
| دقة الطول:<6 درجة | |
| الحد الأدنى للسرعة القابلة للكشف: ≤0.5m/s | |
| الدقة | دقة المدى: ≤5m |
| دقة الأزيموث: ≤0.5 درجة | |
| دقة الطول:0.5 درجة | |
| دقة السرعة: ≤0.1m/s (وضع التتبع) | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | ≤620mm*230mm*330mm |
| الوزن | 55 كجم |
| اسم المعيار | قيمة المعلم |
| وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة |
| نطاق تردد العداد | 20-6000MHz |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | |
| نوع العداد | الهوائي الاتجاهي مع PTZ |
| المدى المضاد | أفقي 360 درجة، الارتفاع ± 60 درجة |
| المسافة المقابلة | 3-5km ((مدى العداد يختلف حسب النموذج) |
| العدادات المتوافقة مع الوقت | 3s |
| الحجم | 50 ملم*450 ملم*750 ملم |
| الوزن | ≤ 60 كجم |
| استهلاك الطاقة | التداخل مفتوح:970W |
| حماية الدخول | IP67 |
