رادار تحذير منخفض الارتفاع LT-X07+ LT-UJ830Q جهاز التشويش للطائرات بدون طيار متعددة الاتجاهات (اختياري)
مقدمة المنتج
رادار (إل تي-إكس07) هو معدات مراقبة ومراقبة منخفضة الارتفاع تعمل في نطاق (إكس) الرادار يكتشف ويحدد الأهداف الأرضية المتحركةالطائرات بدون طيار والأهداف البحريةنظام الرادار الأمني منخفض الارتفاع يمكنه اكتشاف واستخراج معلومات عن الأهداف في بيئات معقدة مع فوضى قوية على الأرض، مما يوفر دعمًا للمعلومات للأفراد المقاتلين.

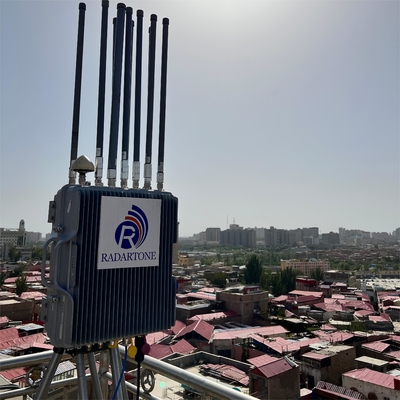

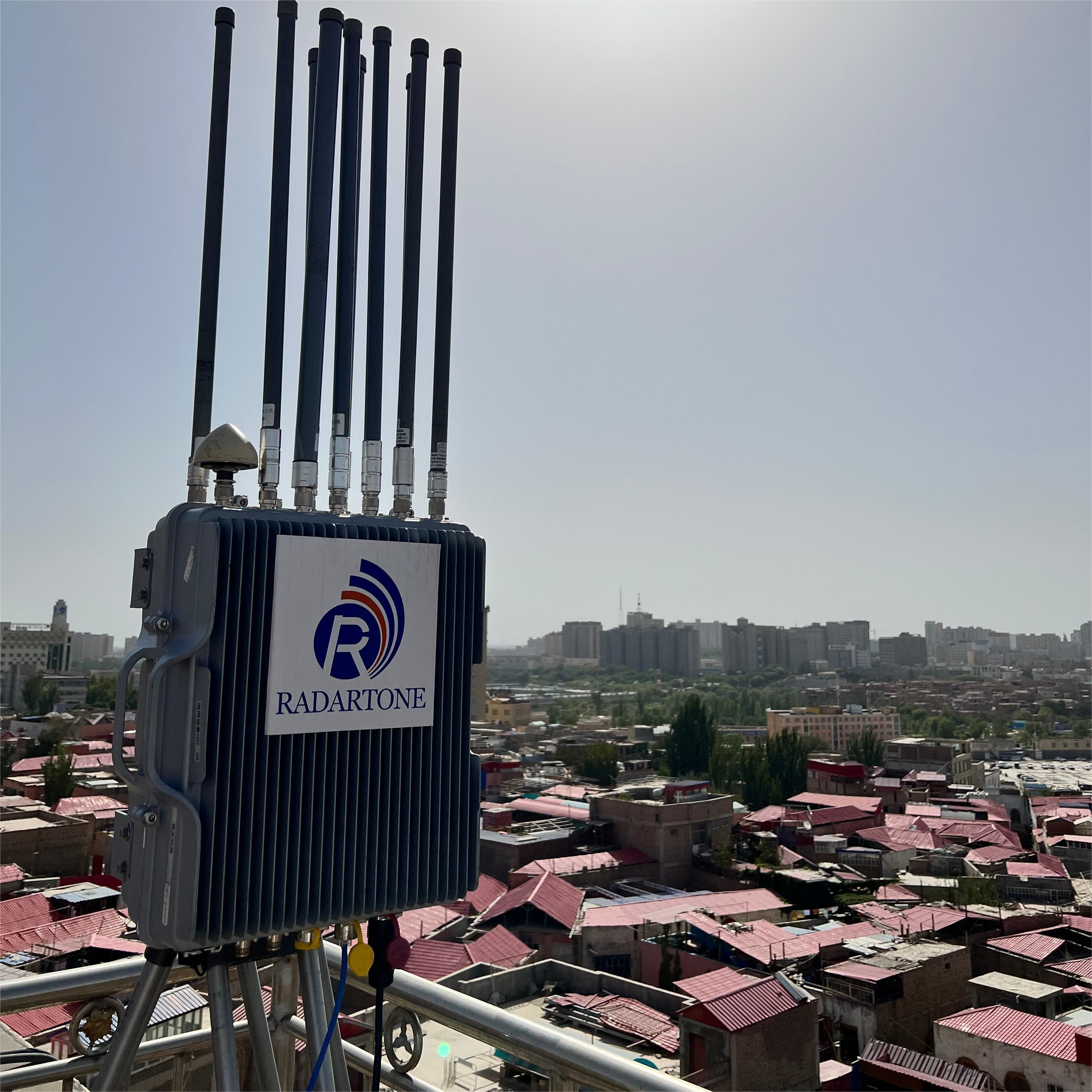

نظام هوائي التشويش متعدد النطاقات المتعدد الاتجاهات يعتمد هوائيات دوامة أسطوانية متعددة،ويمكن أن يغطي نطاق تردد الإرسال تقريبا نطاق تردد الاتصال من الطائرات بدون طيار في السوقيحتوي على 3 هوائيات مسطحة و 1 هوائي PCB يمكنه تأثير أهداف في نطاق تشغيل الهوائيويتم تحديد نطاق التشويش من خلال القدرة المضادة للتشويش للطائرات بدون طيارهذا الجهاز يتبنى نظام التشويش المتعدد الاتجاهات، والذي يمكن أن يحافظ بفعالية على أمن المجال الجوي للمناطق الرئيسية.
خصائص المنتج:
1مقاومة قوية لخلل البيئة.
2القدرة القوية على الكشف عن أهداف منخفضة وصغيرة وبطيئة.
3، مع جهاز تعديل الارتفاع، قابلة للتطبيق في مجموعة متنوعة من الظروف الجغرافية المختلفة.
4يحل الصعوبات التقنية في تتبع وتعرف على أهداف متعددة في بيئة ضوضاء الخلفية.
5، ويعتمد جهاز التشويش نظام التشويش الشامل.
6، يستخدم قسم ناقل الطول ناقل عجلات الدودة الذي يُغلق نفسه في حالة انقطاع الطاقة.
7، يمكن أن يدرك نظام التحكم الذكي المدمج الصناعي الداخلي (الدرجة العسكرية الاختيارية) التحكم المستقر للمنصة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية 1D + المسح الميكانيكي الأزيموتال |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث: 0°-360° |
| المزاج: -10°-40° ((قيمة التصميم لمدى المسح الكهربائي ± 60°) | |
| سرعة الهوائي | 12دورة في الدقيقة / 15دورة في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥12km ((RCS=1m2) | |
| النطاق الأعمى | 180 متر |
| القرار | دقة المدى:10m |
| دقة الأزيموث:3° | |
| دقة الصوت: 7 درجة | |
| الدقة | دقة النطاق ≤5m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع ≤0.5° | |
| دقة السرعة≤0.4m/s | |
| سرعة شعاعية المستهدفة | 1m/s-80m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 160 واط |
| حجم المعدات الأمامية | 700ملم*385ملم*160ملم |
| الوزن | ≤30kg+22kg ((المعدات الأمامية للرادار + جهاز التحويل) |
| اسم المعيار | قيمة المعلم |
| وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة |
| نطاق تردد العداد | 20-6000MHz |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | |
| نوع العداد | الهوائي الشامل الاتجاه |
| المدى المضاد | المجال الجوي 360 درجة كاملة |
| المسافة المقابلة | 1.5-2km ((مدى العداد يختلف حسب الطراز) |
| العدادات المتوافقة مع الوقت | 3s |
| الحجم | 550 ملم*500 ملم*300 ملم |
| الوزن | ≤ 55 كجم |
| استهلاك الطاقة | التداخل مفتوح:960W |
| حماية الدخول | IP67 |
