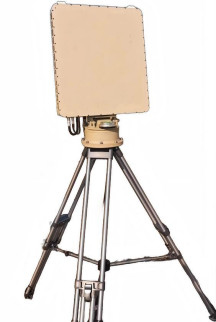

رادار تحذير منخفض الارتفاع LT-X10
مقدمة المنتج
رادار المراقبة على ارتفاع منخفض LT-X10 يتبنى نظام المسح الميكانيكي للمحور الرقمي و نظام تشكيل أشعة متعددةوالذي يمكنه أن يكتشف ويتتبع أهداف متحركة في المنطقة طوال اليوم وفي أي حالة من الأحوال الجوية.
لديها مزايا انخفاض معدل الكشف عن الإنذار الكاذب، والحساسية العالية والدقة العالية. يمكن لنظام رادار المراقبة منخفضة الارتفاع الكشف عن معلومات الهدف واستخراجها فيبيئات مزدحمة، وتوفير الدعم المعلوماتي للمقاتلين.
سيناريوهات التطبيق الرئيسية هي مراقبة الحدود والمراقبة البحرية والاستطلاع في ساحة المعركة.
خصائص المنتج:
1، قطر الكشف عن الطائرات بدون طيار الوهمية ≥ 5km، قطر الكشف عن الموظفين ≥ 8km، قطر الكشف عن المركبات والسفن > 10km، نطاق تغطية المحور 360°،ومدى تغطية الارتفاع 45 درجةأداء الكشف لا يتأثر بالمناخ والإضاءة
2، من الممكن إنشاء منطقة حماية ومنطقة إنذار لتحقيق إنذار حدود الهدف وتسجيل سجل الإنذار وإعادة تشغيله.
3دعم ربط الرادار الكهروضوئي، توجيه الكاميرات عالية الوضوح لتتبع، والتقاط وتسجيل الأهداف في الفيديو.
4، التوافق الجيد والقدرة على التوسع ، سهلة التكامل مع المنصات الأخرى ، تدعم الشبكات متعددة الأجهزة.
5يمكنها تتبع أكثر من 200 هدف متحرك داخل مجال الرؤية، وإخراج معلومات في الوقت الحقيقي مثل مسافة الهدف، السرعة، التوجه، الارتفاع، النوع، الخ،وتحقيق وظائف تحديد المواقع والتحذير من الهدف المريب.
| اسم المعيار | قيمة المعلم |
| نطاق تردد التشغيل | شريط إكس، 9.8-10G |
| نظام التشغيل | المسح الميكانيكي للأزيموث، نظام تشكيل الأشعة الرقمية بالارتفاع (DBF) |
| قفز التردد | 4 |
| نطاق الكشف نطاق تغطية الارتفاع (حقل الرؤية المرتفع) |
-5 ¢40 |
| نطاق التغطية الاتجاهية (حقل الرؤية الأفقي) |
360° |
| ارتفاع الكشف | ≥ 1000 متر |
| مسافة الكشف | على الأقل 5 كيلومترات (طائرة بدون طيار من طراز DJI Phantom 4) ، على الأقل 8 كيلومترات (بالشخصية) ، على الأقل 10 كيلومترات (بالمركبة) |
| دقة قياس الزاوية | الحد الأقصى: ≤ 0.4 درجة (RMS) ، الارتفاع: ≤ 0.4 درجة (RMS) دقة النطاق: ≤ 5m (RMS) |
| المنطقة العمياء | ≤50m |
| سرعة الهوائي | سرعة الهوائي 30 دورة في الدقيقة (180 درجة في الثانية) ، قابلة لترقية إلى 60 دورة في الدقيقة (360 درجة في الثانية) |
| تتبع متزامن للمجموعات المستهدفة | ≥ 200 دفعة |
| نطاق الكشف عن السرعة الشعاعية | 1-150m/s |
| استهلاك الطاقة | ≤ 220 واط |
| الجهد | 220 فولت AC/30-52 فولت (الجهد القياسي 48 فولت) |
| واجهة الاتصال | غيغابيت إيثيرنت |
| التكيف مع البيئة | درجة حرارة التشغيل -40-+55 °C، مستوى الحماية IP65 (حماية المضيف IP67) |
| الوزن | ≤30 كجم |
| حجم المضيف (بدون خدمة) | 595*500*85ملم |
| القرار | 4 درجة (أفقياً) 7 درجة (ميل) |
| إرسال الطاقة | ≤ 20 واط |
