رادار LT-P08 الرقمي متعدد الأشعة + LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (اختياري)
مقدمة المنتج:

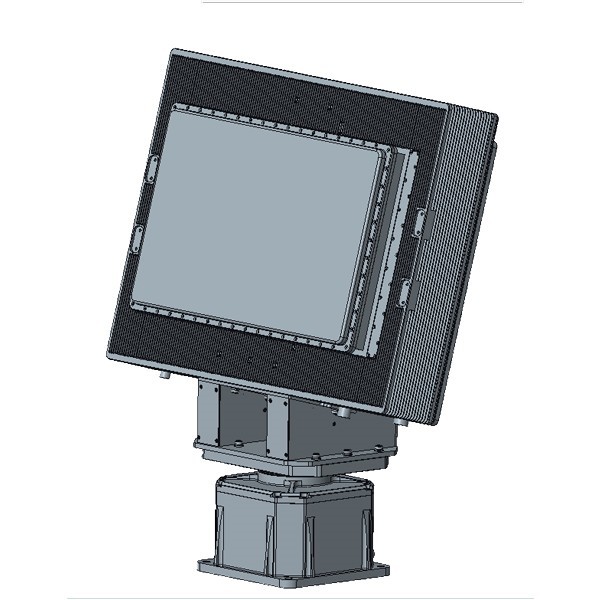

رادار LT-P08 ثنائي الأبعاد ثلاثي الإحداثيات هو جهاز مراقبة واستطلاع منخفض الارتفاع يعمل في النطاق X ويمكنه الكشف عنأهداف صغيرة وبطيئة في نطاق 25 كيلومتريستخدم هذا الرادار نظام المصفوفة النشطة (AESA) يتم استخدام المسح الرقمي متعدد الشعاع في بعد الارتفاعبينما يتم استخدام المسح الميكانيكي في البعد المحيطي لتحقيق تغطية محيطية 360 درجةالجهاز بأكمله هو من التصميم وحدات وحالة صلبة لضمان موثوقية المعدات.

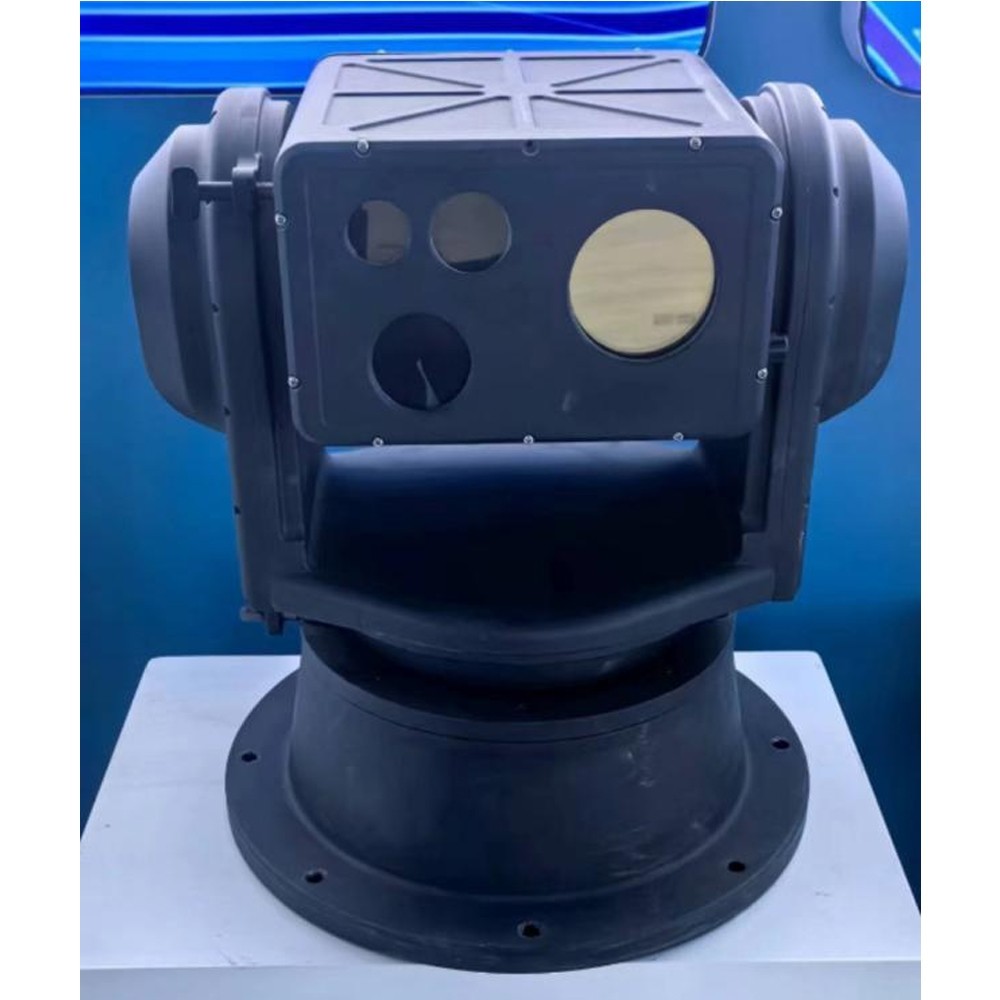

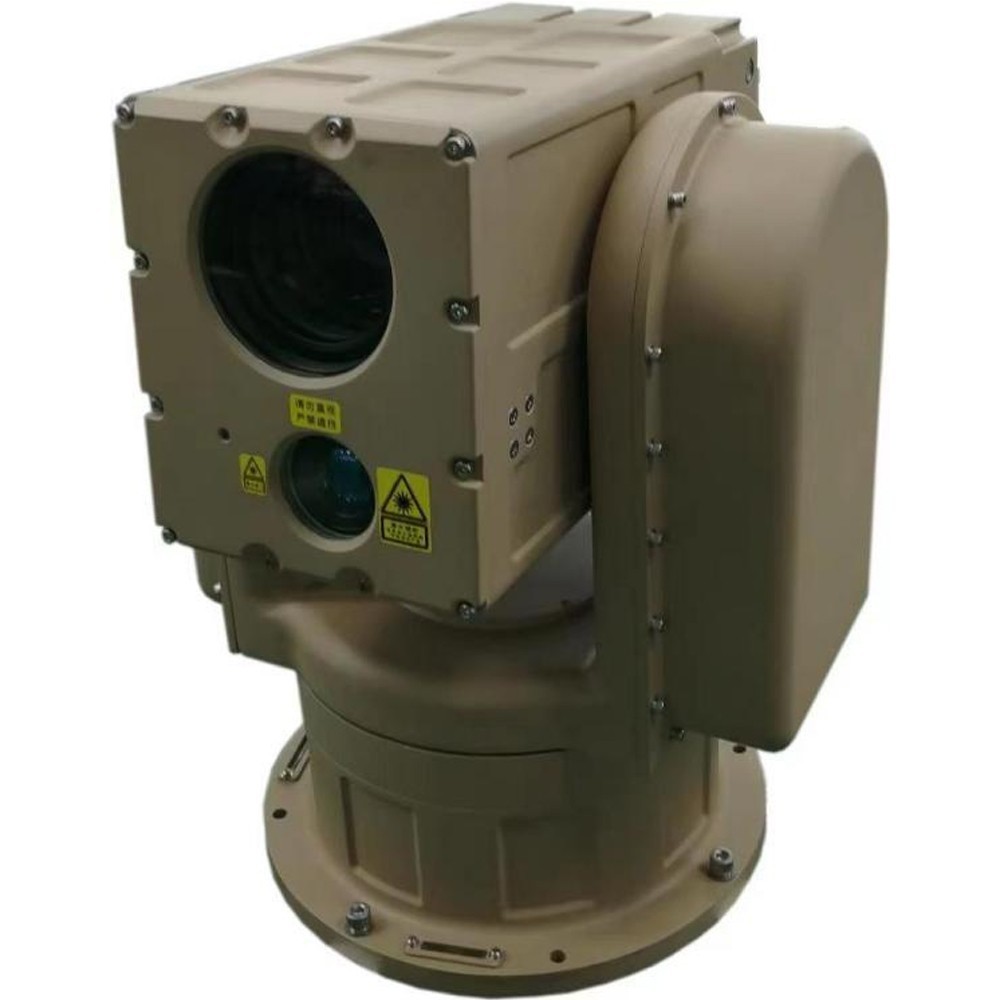

الـ LT-B3 لديها المرونة والقدرة على المناورة لاستهداف أهداف الطيران منخفضة الارتفاع (طائرات بدون طيار، بالونات كيميائية، طيور بيونيكية) في مواقع غير محدودة.تتبع القفل، الكشف والتنبيه متكاملة مع جهاز تصوير حراري تحت الحمراء غير المبرد، كاميرا الضوء المرئي، مقياس المدى بالليزر ووحدة خوارزمية ذكية،يمكنها تحقيق أعمال مراقبة مستمرة دون طيار ليلا ونهاراوفي الوقت نفسه، فإنه يتبنى تقنية الرؤية الليلية التصوير الحراري الأشعة تحت الحمراء، والتي لديها إخفاء جيد، والقدرة القوية على اختراق الضباب، ولا يقتصر على مصادر الضوء.يمكن أن تتكيف بسلاسة مع المعدات النهائية على متن الطائرة مثل أنظمة الرادار المرتبطة، أنظمة الكشف عن الراديو وأنظمة التشويش الكامل للتردد.
خصائص المنتج:
1، مقاومة قوية لمكافحة الفوضى البيئية
2، مع جهاز تعديل الطول، فإنه يمكن تعديل زاوية الهوائي، والتي تنطبق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3، يحل المشكلة التقنية لاختيار أهداف متعددة للتتبع والتعرف على الهدف في بيئة الضوضاء الخلفية.
4، تقنية التركيز التلقائي الذكية التعرفية متعددة المواقف ، يمكن تحقيقها من خلال مجموعة متنوعة من طرق التركيز وأساليب التشغيل لتحقيق التركيز السريع.
5، يمكن تحديث برنامج التحكم في الجهاز الأمامي عبر الشبكة ، مما يجعل الصيانة المستقبلية أسهل بكثير.
6، وظيفة تحديد المواقع ثلاثية الأبعاد، قادرة على تكبير ونقر إلى الوسط عند اختيار الصناديق، مما يسهل تشغيل الجهاز.
7، يمكن إعادة تشغيل اللوحة المتحركة PTZ الاختبار الذاتي إلى وضع الصفر المحدد من قبل المستخدم أو موقف انقطاع الطاقة ، دعم وظيفة إعادة التشغيل عن بعد.
8، ويحقق اللوحة المدورة العالمية ذات السرعة المتغيرة مراقبة الزاوية العمياء من جميع الأطراف وتحديد المواقع بدقة عالية.
9التصميم المهني للقشرة، جميلة، خفيفة الوزن، صلبة، مقاومة لدرجات الحرارة العالية، مقاومة للتآكل، مقاومة للماء، ومقاومة للمطر الحمضي.
10مجهزة بقفل المشي ، يمكن أن يتم قفل السيارة أثناء الحركة السريعة ؛ في الوقت نفسه يمكن أن تكون مجهزة بقاعدة تركيب للفلنج مستقرة ومتصبة للصدمات ،الذي يقلل بشكل فعال من الاهتزاز ويحمي استقرار المعدات.
11مجهزة بوحدة ربط الذكية الذاتية ووحدة تتبع الذاتي ووحدة اكتشاف الذاتي و قادرة على تقديم ردود الفعل على معلومات الهدف في الهواء.
| - نعماسم المعيار | قيمة المعلم |
| نظام الرادار | نظام تشكيل شعاع رقمي |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث: 0°-360° |
| الميل: ± 30 درجة | |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | طائرة بدون طيار: 7 كم ((σ=0.01m2) |
| الأشخاص:12km ((σ=0.7m2) | |
| النطاق الأعمى | 240 متر |
| القرار | دقة النطاق≤10m |
| دقة الأزيموث≤3° | |
| دقة الطوق≤6° | |
| الدقة | دقة النطاق ≤10m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع ≤0.6° | |
| دقة السرعة≤0.5m/s | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥100 دفعة |
| إرسال الطاقة | ≤ 300 واط |
| حجم المعدات | 685mm*410mm*146mm ((حجم الوحدة الرئيسية) |
| الوزن | 30kg ((وزن الوحدة الرئيسية) |
| اسم المعيار | قيمة المعلم |
| دقة الضوء المرئي | 2MP / 4MP / 8MP اختياري |
| طول محور العدسة المرئية | 500ملم |
| الدقة تحت الحمراء | 384X256/640X512 /1280X1024 اختياري |
| طول محور العدسة تحت الحمراء | 30-180 ملم؛ 6x تكبير بصري |
| قياس المسافة بالليزر | طول الموجة 1570nm |
| قوة: 3 كم ((0.3m طائرة بدون طيار) | |
| تردد التشغيل:1 هرتز | |
| استقرار الصورة البصرية | مرشح ضوئي باللياف الضوئية عالي الدقة لاحتفاظ الصورة المستقرة والعمل أثناء حركة المركبة |
| دقة تحديد موقع اللوحة | ± 0.01 |
| دقة تتبع اللوحة | 1mrad |
| نطاق زاوية الجهاز | 0-360 درجة أفقياً وضع لا نهائي للدوران المستمر. |
| الارتفاع ± 90 | |
| سرعة حركة اللوحة | الحد الأقصى الأفقي 100°/S |
| الحد الأقصى للزاوية 80°/S | |
| الآلة بأكملها تتكيف مع البيئة | -40 درجة مئوية - +60 درجة مئوية، يفي بمعايير مثل تأثير الاهتزاز، التوافق مع البطارية، عفن رش الملح، IP67 في المقصورة / IP66 للجهاز بأكمله، الخ |
| الاستهلاك الكلي للطاقة | 300 واط |
| إمدادات الطاقة | DC48V ، مجهزة بمصدر طاقة AC220 ± 20% V واسع الوصول |
| واجهة خارجية | 1 × 10Base-T/100Base TX، واجهة RJ45، واجهة إمدادات الطاقة، منفذ تسلسلي للتحكم، الخ |
| الوزن | 45 كجم |
| الحجم | 420ملم × 280ملم × 385ملم (التكوينات المختلفة تخضع للظروف الفعلية) |
