رادار LT-P08 الرقمي متعدد الأشعة + LT-RFS50 معدات الكشف عن الطائرات بدون طيار وتحديد الاتجاه (اختياري)
مقدمة المنتج
رادار LT-P08 ثنائي الأبعاد ثلاثي الإحداثيات المرحلي هو جهاز مراقبة ومراقبة منخفضة الارتفاع يعمل في النطاق X ويمكنه الكشف عنأهداف صغيرة وبطيئة في نطاق 25 كيلومتريستخدم هذا الرادار نظام ActivePhased Array (AESA). يستخدم المسح الرقمي متعدد الشعاع في بعد الارتفاع،بينما يتم استخدام المسح الميكانيكي في البعد المحيطي لتحقيق تغطية 360 محيطيالجهاز بأكمله هو من تصميم وحدات وحالة صلبة لضمان موثوقية المعدات.

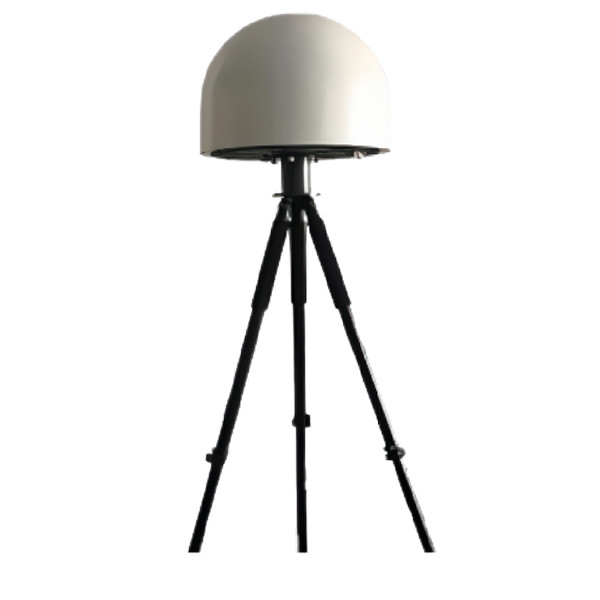

في الوقت الحاضر ، تحدث العديد من حوادث تدخل الطائرات بدون طيار بشكل متكرر ، ومشكلة التحكم في الطائرات بدون طيار في المناطق الرئيسية بارزة بشكل خاص.هذا الـ LT-RFS50 يستخدم معدات استطلاع لاسلكية عالية الأداء لتسجيل إشارات التحكم عن بعد للطائرات بدون طيار وإشارات نقل الصور، ويقومون بالاكتشاف والتتبع والموقع وكذلك عرض مسار الطائرة بدون طيار ، حتى تتمكن من تحقيق كل الأحوال الجوية ،لا توجد منطقة عمياء ومسافة طويلة إلى الغزو غير القانوني للطائرات بدون طيار لتنفيذ البحث والكشف التلقائيويمكن أن تلبي احتياجات الأمن للمناطق الرئيسية.
خصائص المنتج:
1، مقاومة قوية لمكافحة الفوضى البيئية
2، مع جهاز تعديل الطول، فإنه يمكن تعديل زاوية الهوائي، والتي تنطبق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3، يحل المشكلة التقنية لاختيار أهداف متعددة للتتبع والتعرف على الهدف في بيئة الضوضاء الخلفية.
4يكتشف النظام الطائرات بدون طيار في المدى الفعال، سواء قريبة أو بعيدة.
5، مع قدرات تعقب الطائرات بدون طيار ومشغلات لتتناسب مع مجموعة متنوعة من بيئات التطبيق.
6، يدعم كل من أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) ، مما يوفر قابلية توسيع ممتازة.
7، يدعم التعرف على القائمة السوداء والبيضاء للطائرات بدون طيار.
8توفير واجهات توسيع لتسهيل الاتصال مع معدات مكافحة التداخل أو منصات النظام.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | نظام تشكيل شعاع رقمي |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث: 0°-360° |
| الميل: ± 30 درجة | |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | طائرة بدون طيار: 7 كم ((σ=0.01m2) |
| الأشخاص:12km ((σ=0.7m2) | |
| النطاق الأعمى | 240 متر |
| القرار | دقة النطاق≤10m |
| دقة الأزيموث≤3° | |
| دقة الطوق≤6° | |
| الدقة | دقة النطاق ≤10m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع ≤0.6° | |
| دقة السرعة≤0.5m/s | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥100 دفعة |
| إرسال الطاقة | ≤ 300 واط |
| حجم المعدات | 685mm*410mm*146mm ((حجم الوحدة الرئيسية) |
| الوزن | 30kg ((وزن الوحدة الرئيسية) |
| - نعماسم المعيار | قيمة المعلم |
| نطاق تردد الكشف | 200 ميه هرتز إلى 6000 ميه هرتز |
| نطاقات التركيز: 04,0.9,1.4,2.4,5.2,5.8 غيغاهرتز | |
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية |
| مسافة الكشف | 5-10km ((المدى يختلف حسب النموذج، الطائرة بدون طيار نقل الطاقة >0.1W) |
| نطاق الكشف | الكشف في جميع الاتجاهات |
| عدد الكشف عن الأهداف | الكشف المتزامن لأكثر من 60 طائرة بدون طيار |
| الدقة | تحديد الاتجاه دقة ≤3° |
| دقة تحديد المواقع المتعددة المحطات≤5٪ | |
| معدل نجاح الكشف | ≥: 98٪ |
| وقت استجابة الكشف | ≤:3s |
| الحجم | 450ملم*400ملم |
| الوزن | ≤ 10 كجم |
| حماية الدخول | IP67 |
| استخدام | يدعم أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) |
