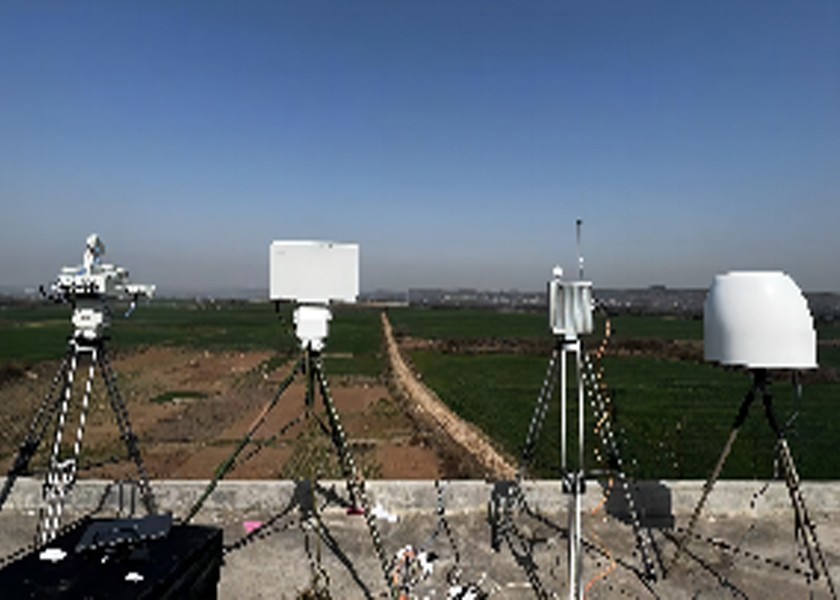

رادار LT-P08 الرقمي متعدد الأشعة+ LT-RFS30+ معدات الكشف عن الطائرات بدون طيار وتحديد موقعها (اختياري)
مقدمة المنتج
رادار LT-P08 ثنائي الأبعاد ثلاثي الإحداثيات المرحلي هو جهاز مراقبة ومراقبة منخفضة الارتفاع يعمل في النطاق X ويمكنه الكشف عنأهداف صغيرة وبطيئة في نطاق 25 كيلومتريستخدم هذا الرادار نظام ActivePhased Array (AESA). يستخدم المسح الرقمي متعدد الشعاع في بعد الارتفاع،بينما يتم استخدام المسح الميكانيكي في البعد المحيطي لتحقيق تغطية 360 محيطيالجهاز بأكمله هو من تصميم وحدات وحالة صلبة لضمان موثوقية المعدات.
تستخدم معدات تحديد المواقع للطائرات بدون طيار بشكل رئيسي لاكتشاف وتحديد جميع أنواع إشارات الراديو عن بعد للطائرات بدون طيار ونقل الصور ، وقياس الاتجاه والموقف.إنه يحقق تعقب وتسجيل مسارات الطائرات بدون طيار، يسهل على المشغل مراقبة حالة الطائرات بدون طيار في المنطقة المحمية، وفي الوقت نفسه لديه القدرة على الاستكشاف والإنذار المبكر، والتحديد الدقيق،القوائم البيضاء والأسود، التعرف بين الصديق أو العدو في برنامج تكنولوجيا التحكم الدقيق الطائرات بدون طيار، والإنذار المبكر والإنذار.
خصائص المنتج:
1، مقاومة قوية لمكافحة الفوضى البيئية
2، مع جهاز تعديل الطول، فإنه يمكن تعديل زاوية الهوائي، والتي تنطبق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3، يحل المشكلة التقنية لاختيار أهداف متعددة للتتبع والتعرف على الهدف في بيئة الضوضاء الخلفية.
4، وجد النظام أن الطائرة بدون طيار لديها نطاق فعال من كل من القريب والبعيد، مع مسافة مراقبة 5000 متر.
5دقة تحديد الاتجاه≤3°.
6، مع قدرات تعقب الطائرات بدون طيار ومشغلات لتتناسب مع مجموعة متنوعة من بيئات التطبيق.
7، يدعم كل من أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) ، مما يوفر قابلية توسيع ممتازة.
8، يدعم التعرف على القائمة البيضاء والأسود من الطائرات بدون طيار، والتمييز بين الصديق والعدو لضربات الدقة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | نظام تشكيل شعاع رقمي |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث: 0°-360° |
| الميل: ± 30 درجة | |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | طائرة بدون طيار: 7 كم ((σ=0.01m2) |
| الأشخاص:12km ((σ=0.7m2) | |
| النطاق الأعمى | 240 متر |
| القرار | دقة النطاق≤10m |
| دقة الأزيموث≤3° | |
| دقة الطوق≤6° | |
| الدقة | دقة النطاق ≤10m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع ≤0.6° | |
| دقة السرعة≤0.5m/s | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥100 دفعة |
| إرسال الطاقة | ≤ 300 واط |
| حجم المعدات | 685mm*410mm*146mm ((حجم الوحدة الرئيسية) |
| الوزن | 30kg ((وزن الوحدة الرئيسية) |
| اسم المعيار | قيمة المعلم |
| نطاق تردد الكشف | 30 ميه هرتز إلى 6000 ميه هرتز |
| نطاقات التركيز: 04,0.9,1.4,2.4,5.2,5.8 غيغاهرتز | |
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية |
| مسافة الكشف | 3km ((المدى يختلف حسب النموذج، الطائرات بدون طيار نقل الطاقة >0.1W) |
| نطاق الكشف | الكشف في جميع الاتجاهات |
| عدد الكشف عن الأهداف | اكتشاف أكثر من 20 طائرة بدون طيار في وقت واحد |
| تحديد موقع أكثر من 6 طائرات بدون طيار في وقت واحد | |
| الدقة | تحديد الاتجاه دقة ≤1.5° |
| دقة الموقع≤10m | |
| معدل نجاح الكشف | ≥98% |
| وقت استجابة الكشف | ≤3s |
| الحجم | 215mm*280mm |
| الوزن | ≤3kg |
| حماية الدخول | IP67 |
| استخدام | يتم ربط أربعة أجهزة أو أكثر بالشبكة للاستخدام |
