رادار LT-P08 الرقمي متعدد الأشعة+ LT-UJ830Q جهاز التشويش للطائرات بدون طيار متعددة الاتجاهات (اختياري)
مقدمة المنتج
رادار LT-P08 ثنائي الأبعاد ثلاثي الإحداثيات المرحلي هو جهاز مراقبة ومراقبة منخفضة الارتفاع يعمل في النطاق X ويمكنه الكشف عنأهداف صغيرة وبطيئة في نطاق 25 كيلومتريستخدم هذا الرادار نظام ActivePhased Array (AESA). يستخدم المسح الرقمي متعدد الشعاع في بعد الارتفاع،بينما يتم استخدام المسح الميكانيكي في البعد المحيطي لتحقيق تغطية 360 محيطيالجهاز بأكمله هو من تصميم وحدات وحالة صلبة لضمان موثوقية المعدات.

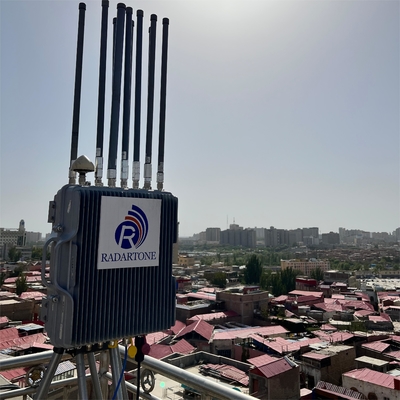

نظام هوائي التشويش متعدد النطاقات المتعدد الاتجاهات يعتمد هوائيات دوامة أسطوانية متعددة،ويمكن أن يغطي نطاق تردد الإرسال تقريبا نطاق تردد الاتصال من الطائرات بدون طيار في السوقيحتوي على 3 هوائيات مسطحة و 1 هوائي PCB يمكنه تأثير أهداف في نطاق تشغيل الهوائيويتم تحديد نطاق التشويش من خلال القدرة المضادة للتشويش للطائرات بدون طيارهذا الجهاز يتبنى نظام التشويش المتعدد الاتجاهات، والذي يمكن أن يحافظ بفعالية على أمن المجال الجوي للمناطق الرئيسية.
خصائص المنتج:
1، مقاومة قوية لمكافحة الفوضى البيئية
2، مع جهاز تعديل الطول، فإنه يمكن تعديل زاوية الهوائي، والتي تنطبق على مجموعة متنوعة من الظروف الجغرافية المختلفة.
3، يحل المشكلة التقنية لاختيار أهداف متعددة للتتبع والتعرف على الهدف في بيئة الضوضاء الخلفية.
4، ويعتمد جهاز التشويش نظام التشويش الشامل.
5، يستخدم قسم ناقل الطول ناقل عجلات الدودة الذي يُغلق نفسه في حالة انقطاع الطاقة.
6، يمكن أن يدرك نظام التحكم الذكي المدمج الصناعي الداخلي (الدرجة العسكرية الاختيارية) التحكم المستقر للمنصة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | نظام تشكيل شعاع رقمي |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث: 0°-360° |
| الميل: ± 30 درجة | |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | طائرة بدون طيار: 7 كم ((σ=0.01m2) |
| الأشخاص:12km ((σ=0.7m2) | |
| النطاق الأعمى | 240 متر |
| القرار | دقة النطاق≤10m |
| دقة الأزيموث≤3° | |
| دقة الطوق≤6° | |
| الدقة | دقة النطاق ≤10m |
| دقة الأزيموث ≤0.5° | |
| دقة الارتفاع ≤0.6° | |
| دقة السرعة≤0.5m/s | |
| سرعة شعاعية المستهدفة | 0.8m/s-40m/s |
| القدرة على تتبع الهدف | ≥100 دفعة |
| إرسال الطاقة | ≤ 300 واط |
| حجم المعدات | 685mm*410mm*146mm ((حجم الوحدة الرئيسية) |
| الوزن | 30kg ((وزن الوحدة الرئيسية) |
| اسم المعيار | قيمة المعلم |
| وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة |
| نطاق تردد العداد | 20-6000MHz |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | |
| نوع العداد | الهوائي الشامل الاتجاه |
| المدى المضاد | المجال الجوي 360 درجة كاملة |
| المسافة المقابلة | 1.5-2km ((مدى العداد يختلف حسب الطراز) |
| العدادات المتوافقة مع الوقت | 3s |
| الحجم | 550 ملم*500 ملم*300 ملم |
| الوزن | ≤ 55 كجم |
| استهلاك الطاقة | التداخل مفتوح:960W |
| حماية الدخول | IP67 |
