LT-FSP360 صفوف مرحلية ذات أربعة جوانب+ LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (اختياري)
مقدمة المنتج:

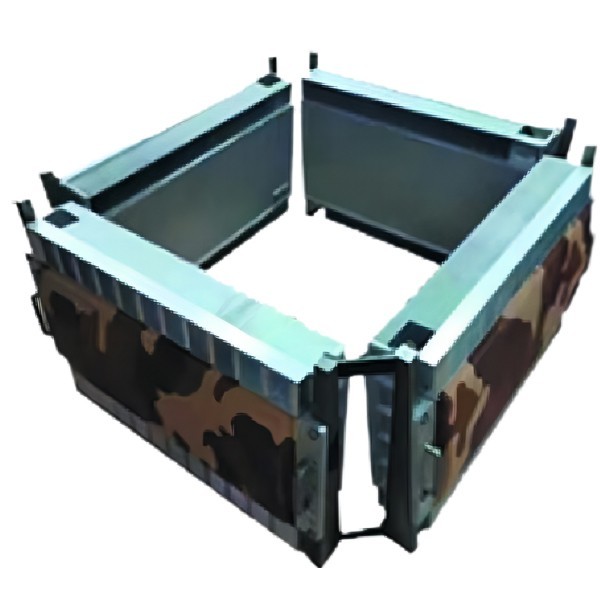

يستخدم رادار المصفوفة المرحلية الأربعة الأطراف الذي تنتجه شركتنا نظام AESA (Active Phased Array). نطاق التردد التشغيلي هو في النطاق X ، مع نطاق التردد من 9.0GHz إلى 10.0GHz.يمكن تصميم تحولات هيكلية متعددة وفقا لمتطلبات المهمة المختلفة، ويمكن تحقيق معدلات بيانات أعلى من خلال تشكيل أنواع متعددة من المصفوفات.

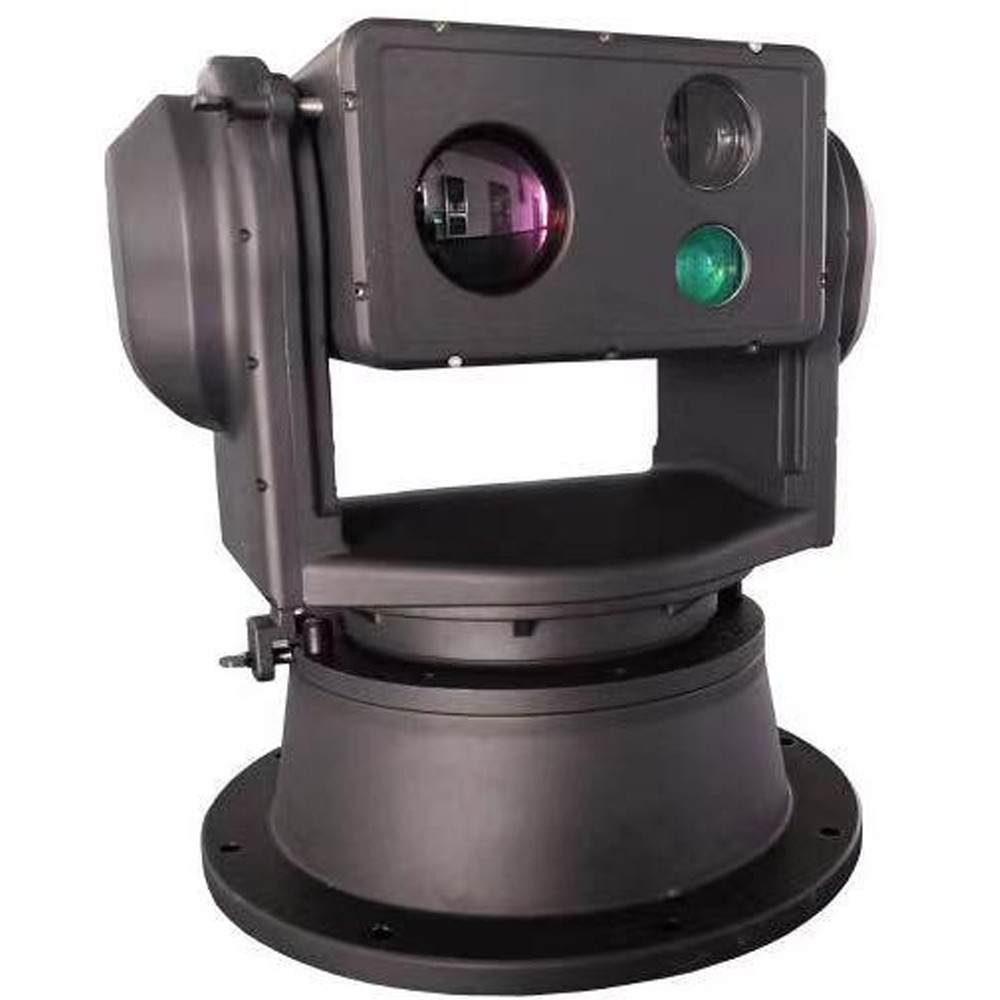

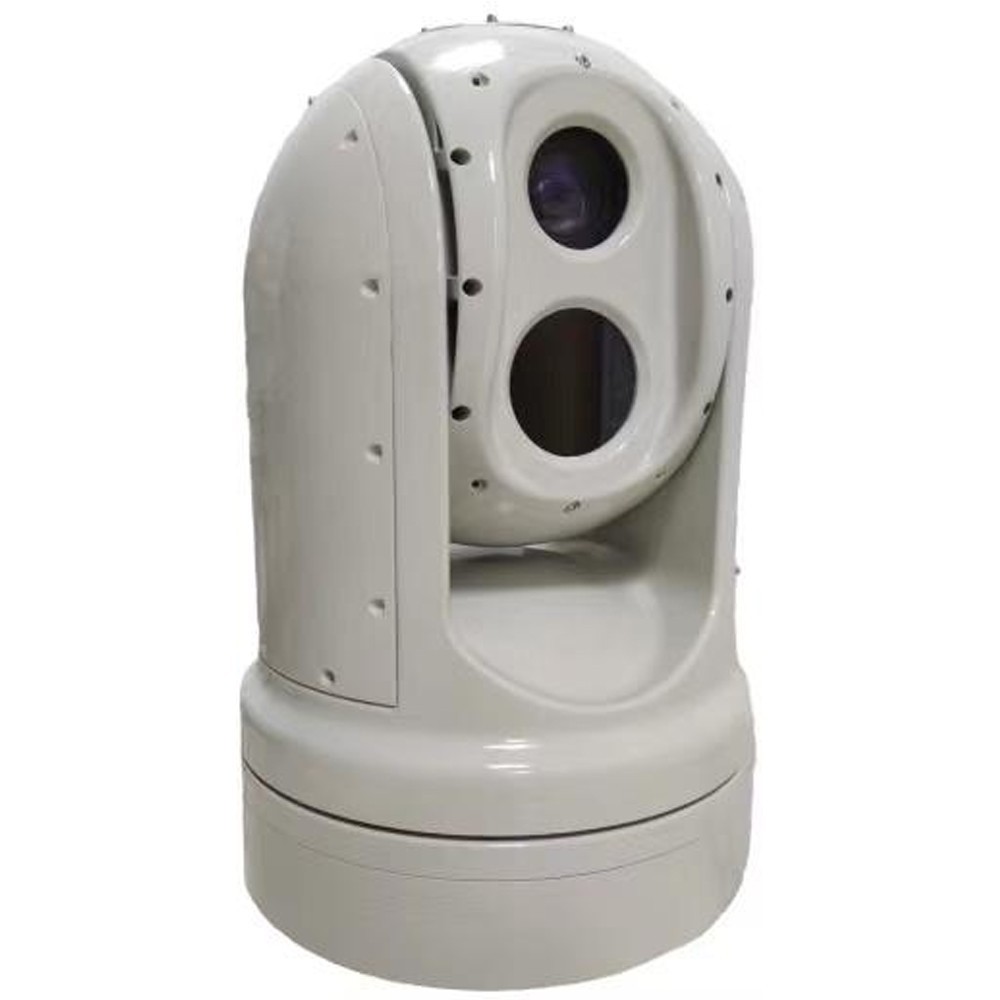

يمتلك LT-A2 المرونة والقدرة على المناورة لاستهداف أهداف الطيران منخفضة الارتفاع (طائرات بدون طيار، بالونات كيميائية، طيور بيونية) في مواقع غير محدودة.تتبع القفل، الكشف والتنبيه متكاملة مع جهاز تصوير حراري تحت الحمراء غير المبرد، كاميرا الضوء المرئي، مقياس المدى بالليزر ووحدة خوارزمية ذكية،يمكنها تحقيق أعمال مراقبة مستمرة دون طيار ليلا ونهاراوفي الوقت نفسه، فإنه يتبنى تقنية الرؤية الليلية التصوير الحراري الأشعة تحت الحمراء، والتي لديها إخفاء جيد، والقدرة القوية على اختراق الضباب، ولا يقتصر على مصادر الضوء.يمكن أن تتكيف بسلاسة مع المعدات النهائية على متن الطائرة مثل أنظمة الرادار المرتبطة، أنظمة الكشف عن الراديو وأنظمة التشويش الكامل للتردد.
خصائص المنتج:
1القدرة على اكتساب المعلومات: تتبع أهداف متعددة في وقت واحد، والكشف في الوقت الحقيقي عن سرعة الهدف ومسار وموقع فضائي.
2القدرة القوية على مكافحة الفوضى: دمج مجموعة متنوعة من خوارزميات مكافحة الفوضى.
3قدرة تغطية المجال الجوي: الهوائي المرحلي النشط يدرك تغطية المجال الجوي بأكمله.
4قابلية التكيف مع البيئة: الأجهزة صغيرة الحجم وخفيفة الوزن، وجميعها في حالة صلبة، مع استقرار عالية وموثوقية.
5، يمكن تحديث برنامج التحكم في الجهاز الأمامي عبر الشبكة ، مما يجعل الصيانة المستقبلية أسهل بكثير.
6، وظيفة تحديد المواقع ثلاثية الأبعاد، قادرة على تكبير ونقر إلى الوسط عند اختيار الصناديق، مما يسهل تشغيل الجهاز.
7يمكن إعادة تشغيل PTZ ذاتية الاختبار إلى وضع الصفر المحدد من قبل المستخدم أو موقف انقطاع الطاقة ، دعم وظيفة إعادة التشغيل عن بعد.
8، ويحقق اللوحة المدورة العالمية ذات السرعة المتغيرة مراقبة الزاوية العمياء من جميع الأطراف وتحديد المواقع بدقة عالية.
9التصميم المهني للقشرة، جميلة، خفيفة الوزن، صلبة، مقاومة لدرجات الحرارة العالية، مقاومة للتآكل، مقاومة للماء، ومقاومة للمطر الحمضي.
10مجهزة بقفل المشي ، يمكن أن يتم قفل السيارة أثناء الحركة السريعة ؛ في الوقت نفسه يمكن أن تكون مجهزة بقاعدة تركيب للفلنج مستقرة ومتصبة للصدمات ،الذي يقلل بشكل فعال من الاهتزاز ويحمي استقرار المعدات.
11مجهزة بوحدة ربط الذكية الذاتية ووحدة تتبع الذاتي ووحدة اكتشاف الذاتي و قادرة على تقديم ردود الفعل على معلومات الهدف في الهواء.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية ثنائية الأبعاد، بنية المصفوفة ذات الأربعة جوانب |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث:360 درجة |
| الميل: -10 درجة -20 درجة | |
| النطاق:0. 24 كيلومتر 26 كيلومتر | |
| الاختبار الكهربائي الازيموث: ± 50° | |
| مسار المسح الكهربائي: ± 15 درجة | |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | نطاق الكشف إلى المركبة ≥25km |
| نطاق الكشف إلى الأشخاص≥11.5km | |
| نطاق الكشف إلى الطائرة بدون طيار ≥6km | |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:10m |
| دقة الأزيموث: 5 درجات (طبيعية) | |
| دقة الصوت: 8 درجة (طبيعي) | |
| الدقة | دقة المدى: 5 م |
| دقة الأزيموث:0.4 درجة | |
| دقة الطول:0.6 درجة | |
| دقة السرعة:1m | |
| سرعة شعاعية المستهدفة | 0.8m/s-20m/s |
| القدرة على تتبع الهدف | عدد النقاط المعالجة ≥ 150 دفعة |
| إرسال الطاقة | 224w |
| حجم المعدات | ≤680mm*400mm*205.6mm |
| الوزن | ≤28kg (مجموعة ذات جانب واحد) |
| اسم المعيار | قيمة المعلم |
| دقة الضوء المرئي | 2MP / 4MP / 8MP اختياري |
| طول محور العدسة المرئية | 300ملم |
| الدقة تحت الحمراء | 384X256/640X512 اختياري |
| طول محور العدسة تحت الحمراء | 30-150 ملم؛ 5x تكبير بصري |
| قياس المسافة بالليزر | طول الموجة 1570nm |
| قوة: 2 كم ((0.3 م طائرة بدون طيار) | |
| تردد التشغيل:1 هرتز | |
| استقرار الصورة البصرية | مرشح ضوئي باللياف الضوئية عالي الدقة لاحتفاظ الصورة المستقرة والعمل أثناء حركة المركبة |
| دقة تحديد موقع اللوحة | ± 0.05 |
| دقة تتبع اللوحة | 1mrad |
| نطاق زاوية الجهاز | 0-360 درجة أفقياً وضع لا نهائي للدوران المستمر. |
| الارتفاع ± 90° | |
| سرعة حركة اللوحة | الحد الأقصى الأفقي 100°/S |
| الحد الأقصى للزاوية 80°/S | |
| الآلة بأكملها تتكيف مع البيئة | -40 درجة مئوية - +60 درجة مئوية، يلبي معايير مثل تأثير الاهتزاز، التوافق مع البطارية، عفن رش الملح، IP67 في المقصورة / IP66 للجهاز بأكمله، الخ |
| الاستهلاك الكلي للطاقة | 300 واط |
| إمدادات الطاقة | DC48V ، مجهزة بمصدر طاقة AC220 ± 20% V واسع الوصول |
| واجهة خارجية | 1 × 10Base-T/100Base TX، واجهة RJ45، واجهة إمدادات الطاقة، منفذ تسلسلي للتحكم، الخ |
| الوزن | 35 كجم |
| الحجم | 420ملم × 280ملم × 385ملم (التكوينات المختلفة تخضع للظروف الفعلية) |
