LT-FSP360 رادار المراحل الأربعة+ LT-UDA Series UAV Positioning Countermeasures Integration Equipment (اختياري) أجهزة تحديد المواقع للطائرات بدون طيار
مقدمة المنتج
يستخدم رادار المصفوفة المرحلية الأربعة الأطراف الذي تنتجه شركتنا نظام AESA (ActivePhased Array). نطاق التردد التشغيلي هو في النطاق X ، مع نطاق التردد من 9.0GHz إلى 10.0GHz.يمكن تصميم العديد من التحولات الهيكلية وفقًا لمتطلبات المهام المختلفة، ويمكن تحقيق معدلات بيانات أعلى من خلال تشكيل أنواع صفيحة متعددة.

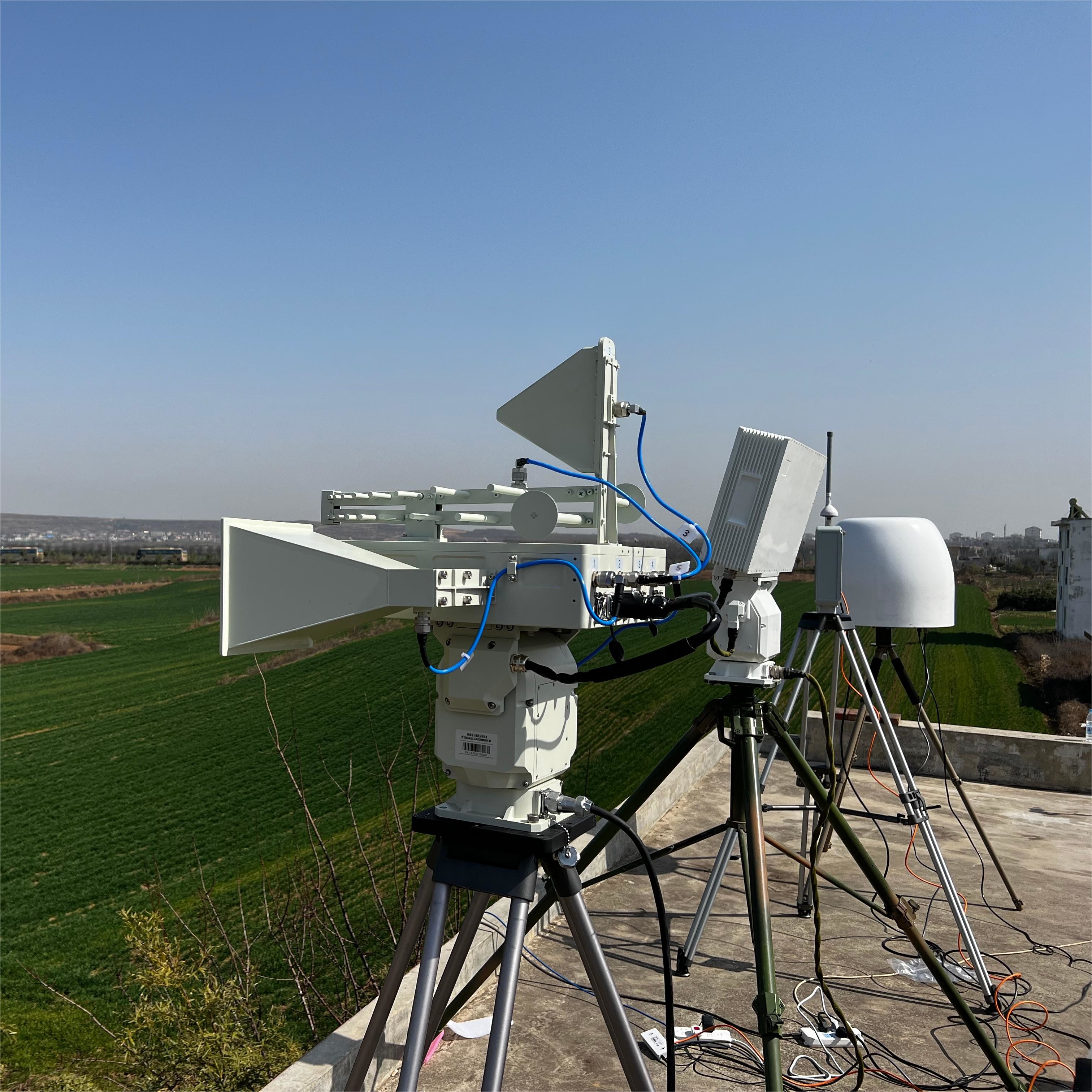

معدات مكافحة تحديد الاتجاه وتحديد الموقع للطائرات بدون طيار هي نظام متكامل للكشف عن الطائرات بدون طيار وتحذيرها وتعرفها على أهدافها وتحديد الاتجاه وتحديد موقعها والتخلص من التداخلاتوالسيطرةيمكن تجهيزها بمكونات محمولة ومكونات تثبيت ثابتة ومكونات نشر مؤقتة، مما يجعلها مرنة ومناسبة لتطبيقات متعددة السيناريوهات.
خصائص المنتج:
1القدرة على اكتساب المعلومات: تتبع أهداف متعددة في وقت واحد، والكشف في الوقت الحقيقي عن سرعة الهدف ومسار وموقع فضائي.
2القدرة القوية على مكافحة الفوضى: دمج مجموعة متنوعة من خوارزميات مكافحة الفوضى.
3قدرة تغطية المجال الجوي: الهوائي المرحلي النشط يدرك تغطية المجال الجوي بأكمله.
4قابلية التكيف مع البيئة: الأجهزة صغيرة الحجم وخفيفة الوزن، وجميعها في حالة صلبة، مع استقرار عالية وموثوقية.
5، الكشف عن المواقع: باستخدام الكشف عن الطيف السلبي والسلبي ، فإن تردد الكشف هو 20MHz-6GHz.تستخدم هوائيات العثور على الاتجاه وتحديد الموقع متعددة المجموعات لاستقبال إشارات لاسلكية من الطائرات بدون طيار في منطقة الكشفباستخدام تكنولوجيا تحليل البروتوكول اللاسلكي، يكتشف النظام ويحدد تلقائيًا معلومات خطوط العرض والطول، الارتفاع، السرعة، الاتجاه،ونموذج الطائرات بدون طيار المستخدمة بشكل شائع، نقطة الإقلاع، ومعلومات أخرى.
6التخلص من التداخلات: اعتماد تكنولوجيا مسح الترددات الرقمية عالية السرعة ، من خلال التداخلات الكهرومغناطيسية لتحقيق تدخلات الملاحة بدون طيار ، التحكم عن بعد ،إشارات الاتصال لنقل الصوربحيث تجبر الطائرة بدون طيار على العودة إلى الرحلة أو الهبوط ويمكن تحقيق التدخل الدقيق للطائرة بدون طيار المعينةولكن أيضا يمكن تكوينها مع مختلف أشكال الهوائيات وفقا لبيئات التطبيق ومتطلبات، لتحقيق أقصى كفاءة واقتصادية وأفضل أداء لتلبية متطلبات التغطية الإقليمية.
7منصة التحكم: تستند إلى بنية SOA ، وتوفر صفحات الويب مع طرق الوصول المتعددة ، مثل التطبيقات ،يمكن أن تمكن من السيطرة على الوصول والإدارة لأكثر من 20 مجموعة من أجهزة الكشف عن الطائرات بدون طيار والإجراءات المضادة، ودعم التوسع المستقبلي إلى أنظمة أو أجهزة أخرى لمكافحة الطائرات بدون طيار ، بما في ذلك الرادار والإلكترونيات الضوئية والخداع ، إلخ.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية ثنائية الأبعاد، بنية المصفوفة ذات الأربعة جوانب |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث:360 درجة |
| الميل: -10 درجة -20 درجة | |
| النطاق:0. 24 كيلومتر 26 كيلومتر | |
| الاختبار الكهربائي الازيموث: ± 50° | |
| مسار المسح الكهربائي: ± 15 درجة | |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | نطاق الكشف إلى المركبة ≥25km |
| نطاق الكشف إلى الأشخاص≥11.5km | |
| نطاق الكشف إلى الطائرة بدون طيار ≥6km | |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:10m |
| دقة الأزيموث: 5 درجات (طبيعية) | |
| دقة الصوت: 8 درجة (طبيعي) | |
| الدقة | دقة المدى: 5 م |
| دقة الأزيموث:0.4 درجة | |
| دقة الطول:0.6 درجة | |
| دقة السرعة:1m | |
| سرعة شعاعية المستهدفة | 0.8m/s-20m/s |
| القدرة على تتبع الهدف | عدد النقاط المعالجة ≥ 150 دفعة |
| إرسال الطاقة | 224w |
| حجم المعدات | ≤680mm*400mm*205.6mm |
| الوزن | ≤28kg (مجموعة ذات جانب واحد) |
| اسم المعيار | قيمة المعلم | |
| معدات الكشف | نطاق تردد الكشف | 30MHz-6GHz |
| نطاقات التركيز: 0409، 1.4، 2.4، 5.2، 5.8 غيغاهرتز (اختياري) | ||
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية | |
| مسافة الكشف | 5-10km (يتفاوت المدى حسب النموذج ، طاقة إرسال الطائرات بدون طيار > 0.1W) | |
| نطاق الكشف | الكشف في جميع الاتجاهات | |
| عدد الكشف عن الأهداف | الكشف المتزامن لأكثر من 60 طائرة بدون طيار | |
| الدقة | تحديد الاتجاه دقة ≤3 درجة ((RMS) | |
| دقة تحديد الموقع≤10 متر | ||
| معدات العداد | وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة | |
| نطاق تردد العداد | 20-6000MHz | |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | ||
| المدى المضاد | التكوين الاختياري لجميع الاتجاهات أو الاتجاهات | |
| المسافة المقابلة | الاتجاه: 3-5km (مدى العداد يختلف حسب النموذج) | |
| في جميع الاتجاهات: 1.5-2km (تختلف المدى حسب النموذج) | ||
| تكامل النظام | الحجم | معدات الكشف:450mm*400mm |
| معدات العداد:50mm*500mm*300mm | ||
| الوزن | ≤ 45 كجم | |
| استهلاك الطاقة | تم تشغيل الكشف:55W | |
| التداخل مفتوح:960W | ||
| حماية الدخول | IP67 | |
