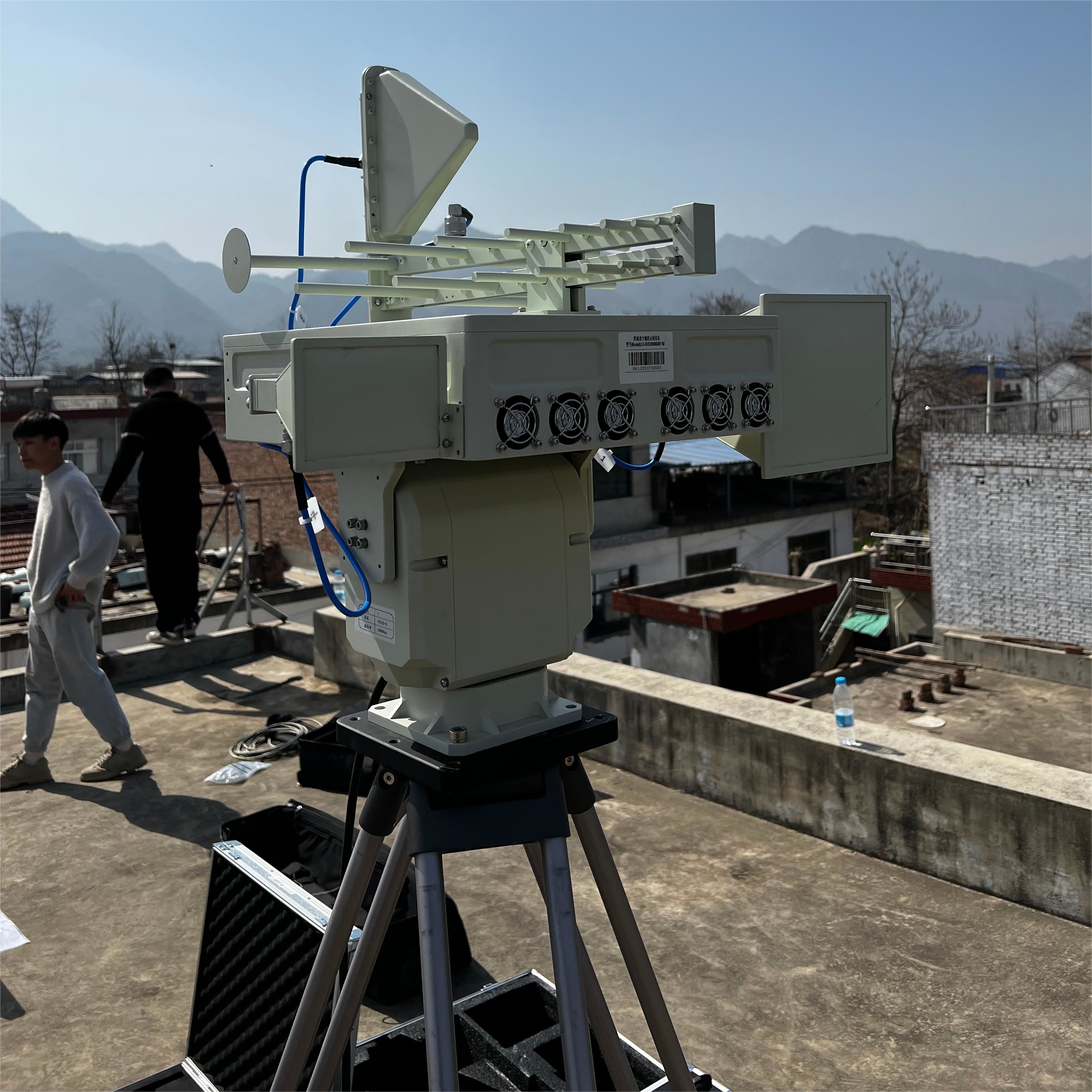

LT-AD01 رادار المراحل الثنائية+ LT-RFS30+ معدات الكشف عن الطائرات بدون طيار وتحديد موقعها (اختياري)
مقدمة المنتج
رادار الدفاع الجوي المنتج من شركتنا لديه نظام فحص ثلاثي الإحداثيات كامل التماسك والفعال ثنائي الأبعادوالجهاز بأكمله يتبنى، كل تصميم الحالة الصلبة لضمان موثوقية المعدات. يستخدم المعدات للكشف عن الأهداف عالية السرعة، وتتبع، وتحديد الموقع.بالإضافة إلى الوفاء بمؤشرات الصلابة والقوةويتضمن التصميم أيضاً تخطيط وتثبيت وتوصيل الأسلاك وتبريد وغيرها من متطلبات عدد كبير من الأجهزة الإلكترونية.
تستخدم معدات تحديد المواقع للطائرات بدون طيار بشكل رئيسي لاكتشاف وتحديد جميع أنواع إشارات الراديو عن بعد للطائرات بدون طيار ونقل الصور ، وقياس الاتجاه والموقف.إنه يحقق تعقب وتسجيل مسارات الطائرات بدون طيار، يسهل على المشغل مراقبة حالة الطائرات بدون طيار في المنطقة المحمية، وفي الوقت نفسه لديه القدرة على الاستكشاف والإنذار المبكر، والتحديد الدقيق،القوائم البيضاء والأسود، التعرف بين الصديق أو العدو في برنامج تكنولوجيا التحكم الدقيق الطائرات بدون طيار، والإنذار المبكر والإنذار.
خصائص المنتج:
1تتبع أهداف متعددة في نفس الوقت، الكشف في الوقت الحقيقي عن سرعة الهدف، المسار والموقع المكاني.
2، دمج مجموعة متنوعة من خوارزميات مكافحة الفوضى القوية.
3، هوائي متسلسل في مرحلة نشطة لتحقيق تغطية كاملة للمجال الجوي.
4، الجهاز صغير الحجم وخفيف الوزن وكل حالة صلبة، مع استقرار عالية وموثوقية.
5، وجد النظام أن الطائرة بدون طيار لديها نطاق فعال من كل من القريب والبعيد، مع مسافة مراقبة 5000 متر.
6دقة تحديد الاتجاه≤3°.
7، مع قدرات تعقب الطائرات بدون طيار ومشغلات لتتناسب مع مجموعة متنوعة من بيئات التطبيق.
8، يدعم كل من أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) ، مما يوفر قابلية توسيع ممتازة.
9، يدعم التعرف على القائمة البيضاء والأسود من الطائرات بدون طيار، والتمييز بين الصديق والعدو لضربات الدقة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة المرحلية النشطة 2D |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث ((المسح الكهربائي): ± 15.5 درجة |
| الارتفاع ((المسح الكهربائي): ± 30 درجة | |
| الحد الأقصى ((المسح الميكانيكي): 0°-360° | |
| الارتفاع ((المسح الميكانيكي): 0°-90° | |
| سرعة الهوائي | ≤10دورات في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥8 كم (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:15m |
| دقة الأزيموث ≥ 5 درجة | |
| دقة الطول ≥9° | |
| الدقة | دقة النطاق ≥20m |
| دقة الأزيموث ≥0.8° | |
| دقة الارتفاع ≥0.8 درجة | |
| سرعة شعاعية المستهدفة | 0.8m/s-100m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 256 واط |
| حجم المعدات الأمامية | ≤686mm*411mm*145mm |
| الوزن | ≤ 55 كجم |
| اسم المعيار | قيمة المعلم |
| نطاق تردد الكشف | 30 ميه هرتز إلى 6000 ميه هرتز |
| نطاقات التركيز: 04,0.9,1.4,2.4,5.2,5.8 غيغاهرتز | |
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية |
| مسافة الكشف | 3km ((المدى يختلف حسب النموذج، الطائرات بدون طيار نقل الطاقة >0.1W) |
| نطاق الكشف | الكشف في جميع الاتجاهات |
| عدد الكشف عن الأهداف | اكتشاف أكثر من 20 طائرة بدون طيار في وقت واحد |
| تحديد موقع أكثر من 6 طائرات بدون طيار في وقت واحد | |
| الدقة | تحديد الاتجاه دقة ≤1.5° |
| دقة الموقع≤10m | |
| معدل نجاح الكشف | ≥98% |
| وقت استجابة الكشف | ≤3s |
| الحجم | 215mm*280mm |
| الوزن | ≤3kg |
| حماية الدخول | IP67 |
| استخدام | يتم ربط أربعة أجهزة أو أكثر بالشبكة للاستخدام |
