LT-AD01 رادار المصفوفة المرحلية 2D + LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (اختياري)
مقدمة المنتج:

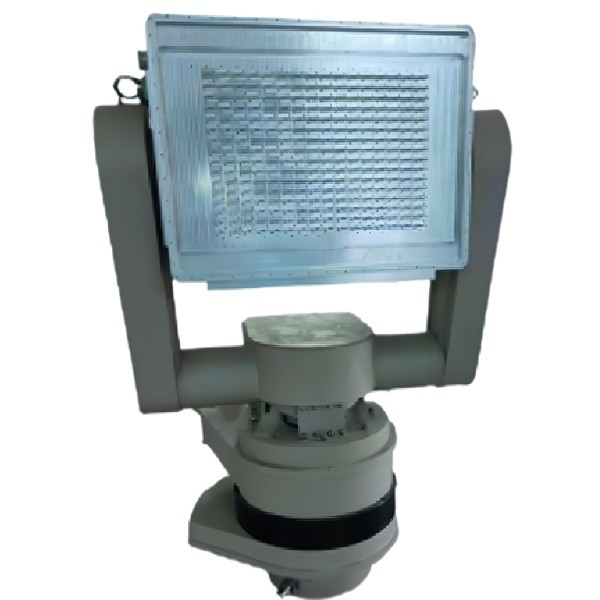

رادار الدفاع الجوي المنتج من شركتنا لديه نظام تجسيد ثلاثية الإحداثيات متماسك بالكامل ونشط ثنائي الأبعادوالجهاز بأكمله يتبنى، جميع تصميم الحالة الصلبة لضمان موثوقية المعدات. يتم استخدام المعدات للكشف عن الأهداف عالية السرعة ، وتتبعها ، وتحديد موقعها.بالإضافة إلى الوفاء بمؤشرات الصلابة والقوة، التصميم يأخذ في الاعتبار أيضا تخطيط وتثبيت والأسلاك والتبريد وغيرها من متطلبات عدد كبير من الأجهزة الإلكترونية.

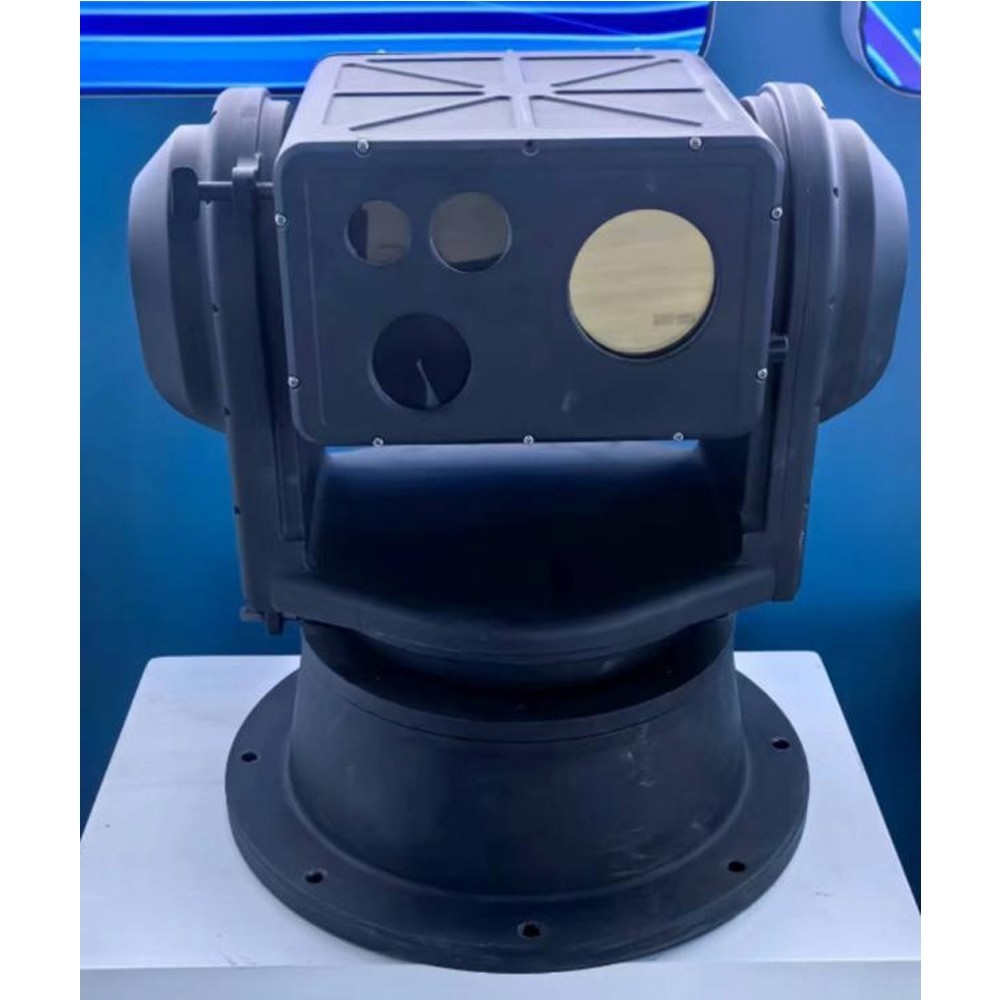

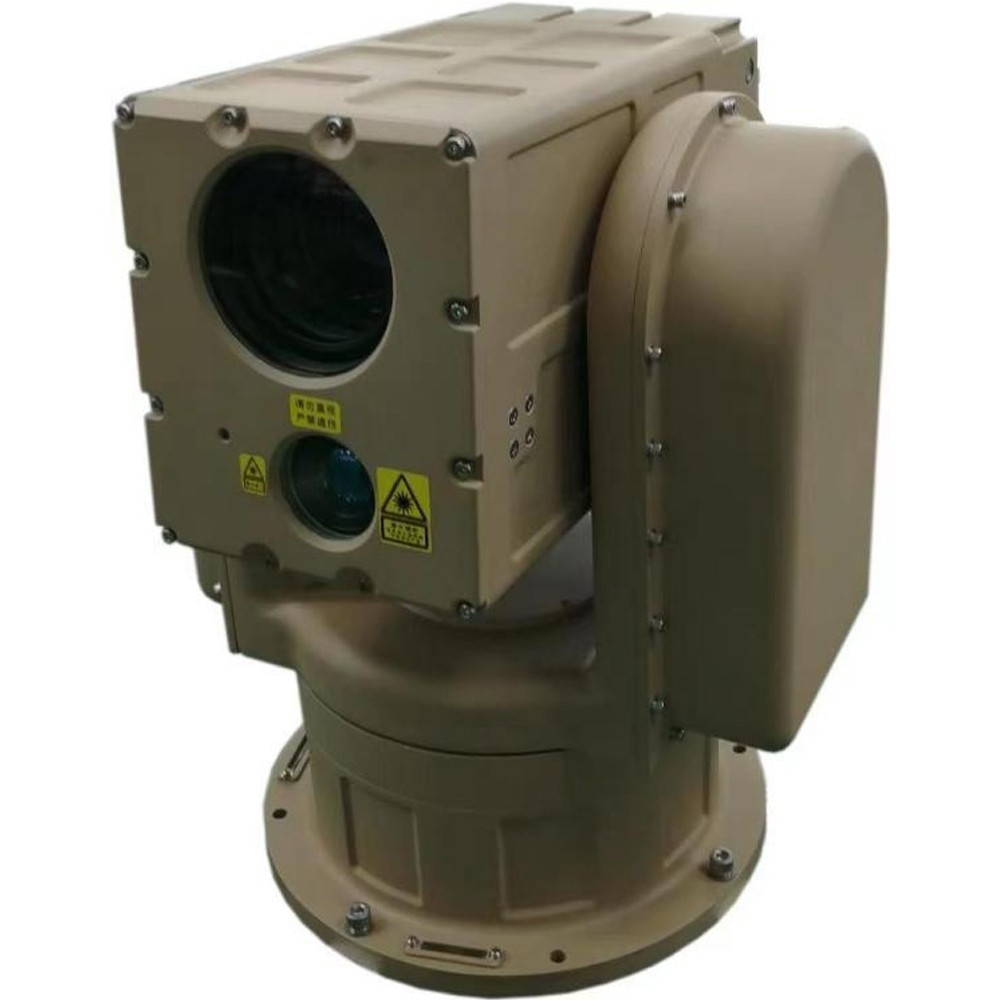

الـ LT-B3 لديها المرونة والقدرة على المناورة لاستهداف أهداف الطيران منخفضة الارتفاع (طائرات بدون طيار، بالونات كيميائية، طيور بيونية) في مواقع غير محدودة.تتبع القفل، الكشف والتنبيه متكاملة مع جهاز تصوير حراري تحت الحمراء غير المبرد، كاميرا الضوء المرئي، مقياس المدى بالليزر ووحدة خوارزمية ذكية،يمكنها تحقيق أعمال مراقبة مستمرة دون طيار ليلا ونهاراوفي الوقت نفسه، فإنه يتبنى تقنية الرؤية الليلية التصوير الحراري الأشعة تحت الحمراء، والتي لديها إخفاء جيد، والقدرة القوية على اختراق الضباب، ولا يقتصر على مصادر الضوء.يمكن أن تتكيف بسلاسة مع المعدات النهائية على متن الطائرة مثل أنظمة الرادار المرتبطة، أنظمة الكشف عن الراديو وأنظمة التشويش الكامل للتردد.
خصائص المنتج:
1تتبع أهداف متعددة في نفس الوقت، الكشف في الوقت الحقيقي عن سرعة الهدف، المسار والموقع المكاني.
2، دمج مجموعة متنوعة من خوارزميات مكافحة الفوضى القوية.
3، هوائي متسلسل في مرحلة نشطة لتحقيق تغطية كاملة للمجال الجوي.
4، الجهاز صغير الحجم وخفيف الوزن وكل حالة صلبة، مع استقرار عالية وموثوقية.
5، تقنية التركيز التلقائي الذكية التعرفية متعددة المواقف ، يمكن تحقيقها من خلال مجموعة متنوعة من طرق التركيز وأساليب التشغيل لتحقيق التركيز السريع.
6، يمكن تحديث برنامج التحكم في الجهاز الأمامي عبر الشبكة ، مما يجعل الصيانة المستقبلية أسهل بكثير.
7، وظيفة تحديد المواقع ثلاثية الأبعاد، قادرة على تكبير ونقر إلى الوسط عند اختيار الصناديق، مما يسهل تشغيل الجهاز.
8، يمكن إعادة تشغيل اللوحة المتحركة PTZ الاختبار الذاتي إلى وضع الصفر المحدد من قبل المستخدم أو موقف انقطاع الطاقة ، دعم وظيفة إعادة التشغيل عن بعد.
9، ويحقق اللوحة المدورة العالمية ذات السرعة المتغيرة مراقبة الزاوية العمياء من جميع الأطراف وتحديد المواقع بدقة عالية.
10تصميم محترف للقشرة، جميلة، خفيفة الوزن، قوية، مقاومة لدرجات الحرارة العالية، مقاومة للتآكل، مقاومة للماء، ومقاومة للمطر الحمضي.
11مجهزة بقفل المشي ، يمكن أن يتم قفل السيارة أثناء الحركة السريعة ؛ في الوقت نفسه يمكن أن تكون مجهزة بقاعدة تركيب للفلنج مستقرة ومتصبة للصدمات ،الذي يقلل بشكل فعال من الاهتزاز ويحمي استقرار المعدات.
12مجهزة بوحدة ربط الذكية الذاتية ووحدة تتبع الذاتي ووحدة اكتشاف الذاتي و قادرة على تقديم ردود الفعل على معلومات الهدف في الهواء.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة المرحلية النشطة 2D |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث ((المسح الكهربائي): ± 15.5 درجة |
| الارتفاع ((المسح الكهربائي): ± 30 درجة | |
| الحد الأقصى ((المسح الميكانيكي): 0°-360° | |
| الارتفاع ((المسح الميكانيكي): 0°-90° | |
| سرعة الهوائي | ≤10دورات في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥8 كم (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:15m |
| دقة الأزيموث ≥ 5 درجة | |
| دقة الطول ≥9° | |
| الدقة | دقة النطاق ≥20m |
| دقة الأزيموث ≥0.8° | |
| دقة الارتفاع ≥0.8 درجة | |
| سرعة شعاعية المستهدفة | 0.8m/s-100m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 256 واط |
| حجم المعدات الأمامية | ≤686mm*411mm*145mm |
| الوزن | ≤ 55 كجم |
| اسم المعيار | قيمة المعلم |
| دقة الضوء المرئي | 2MP / 4MP / 8MP اختياري |
| طول محور العدسة المرئية | 500ملم |
| الدقة تحت الحمراء | 384X256/640X512 /1280X1024 اختياري |
| طول محور العدسة تحت الحمراء | 30-180 ملم؛ 6x تكبير بصري |
| قياس المسافة بالليزر | طول الموجة 1570nm |
| قوة: 3 كم ((0.3m طائرة بدون طيار) | |
| تردد التشغيل:1 هرتز | |
| استقرار الصورة البصرية | مرشح ضوئي باللياف الضوئية عالي الدقة لاحتفاظ الصورة المستقرة والعمل أثناء حركة المركبة |
| دقة تحديد موقع اللوحة | ± 0.01 |
| دقة تتبع اللوحة | 1mrad |
| نطاق زاوية الجهاز | 0-360 درجة أفقياً وضع لا نهائي للدوران المستمر. |
| الارتفاع ± 90 | |
| سرعة حركة اللوحة | الحد الأقصى الأفقي 100°/S |
| الحد الأقصى للزاوية 80°/S | |
| الآلة بأكملها تتكيف مع البيئة | -40 درجة مئوية - +60 درجة مئوية، يلبي معايير مثل تأثير الاهتزاز، التوافق مع البطارية، عفن رش الملح، IP67 في المقصورة / IP66 للجهاز بأكمله، الخ |
| الاستهلاك الكلي للطاقة | 300 واط |
| إمدادات الطاقة | DC48V ، مجهزة بمصدر طاقة AC220 ± 20% V واسع الوصول |
| واجهة خارجية | 1 × 10Base-T/100Base TX، واجهة RJ45، واجهة إمدادات الطاقة، منفذ تسلسلي للتحكم، الخ |
| الوزن | 45 كجم |
| الحجم | 420ملم × 280ملم × 385ملم (التكوينات المختلفة تخضع للظروف الفعلية) |
