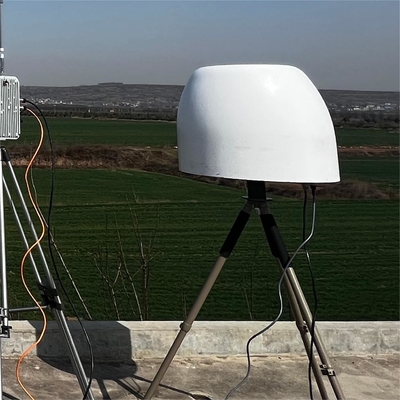

LT-FSP360 رادار المراحل الأربعة + LT-RFS50 معدات الكشف عن الطائرات بدون طيار وإيجاد الاتجاه (اختياري)
مقدمة المنتج
يستخدم رادار المصفوفة المرحلية الأربعة الأطراف الذي تنتجه شركتنا نظام AESA (ActivePhased Array). نطاق التردد التشغيلي هو في النطاق X ، مع نطاق التردد من 9.0GHz إلى 10.0GHz.يمكن تصميم العديد من التحولات الهيكلية وفقًا للوظائف المختلفة، ويمكن تحقيق معدلات بيانات أعلى من خلال تشكيل أنواع صفيحة متعددة.
في الوقت الحاضر ، تحدث العديد من حوادث تدخل الطائرات بدون طيار بشكل متكرر ، ومشكلة التحكم في الطائرات بدون طيار في المناطق الرئيسية بارزة بشكل خاص.هذا الـ LT-RFS50 يستخدم معدات استطلاع لاسلكية عالية الأداء لتسجيل إشارات التحكم عن بعد للطائرات بدون طيار وإشارات نقل الصور، ويقومون بالاكتشاف والتتبع والموقع وكذلك عرض مسار الطائرة بدون طيار ، حتى تتمكن من تحقيق كل الأحوال الجوية ،لا توجد منطقة عمياء ومسافة طويلة إلى الغزو غير القانوني للطائرات بدون طيار لتنفيذ البحث والكشف التلقائيويمكن أن تلبي احتياجات الأمن للمناطق الرئيسية.
خصائص المنتج:
1القدرة على اكتساب المعلومات: تتبع أهداف متعددة في وقت واحد، والكشف في الوقت الحقيقي عن سرعة الهدف ومسار وموقع فضائي.
2القدرة القوية على مكافحة الفوضى: دمج مجموعة متنوعة من خوارزميات مكافحة الفوضى.
3قدرة تغطية المجال الجوي: الهوائي المرحلي النشط يدرك تغطية المجال الجوي بأكمله.
4قابلية التكيف مع البيئة: الأجهزة صغيرة الحجم وخفيفة الوزن، وجميعها في حالة صلبة، مع استقرار عالية وموثوقية.
5يكتشف النظام الطائرات بدون طيار في المدى الفعال، سواء قريبة أو بعيدة.
6، مع قدرات تعقب الطائرات بدون طيار ومشغلات لتتناسب مع مجموعة متنوعة من بيئات التطبيق.
7، يدعم كل من أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) ، مما يوفر قابلية توسيع ممتازة.
8، يدعم التعرف على القائمة السوداء والبيضاء للطائرات بدون طيار.
9توفير واجهات توسيع لتسهيل الاتصال مع معدات مكافحة التداخل أو منصات النظام.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية ثنائية الأبعاد، بنية المصفوفة ذات الأربعة جوانب |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث:360 درجة |
| الميل: -10 درجة -20 درجة | |
| النطاق:0. 24 كيلومتر 26 كيلومتر | |
| الاختبار الكهربائي الازيموث: ± 50° | |
| مسار المسح الكهربائي: ± 15 درجة | |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | نطاق الكشف إلى المركبة ≥25km |
| نطاق الكشف إلى الأشخاص≥11.5km | |
| نطاق الكشف إلى الطائرة بدون طيار ≥6km | |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:10m |
| دقة الأزيموث: 5 درجات (طبيعية) | |
| دقة الصوت: 8 درجة (طبيعي) | |
| الدقة | دقة المدى: 5 م |
| دقة الأزيموث:0.4 درجة | |
| دقة الطول:0.6 درجة | |
| دقة السرعة:1m | |
| سرعة شعاعية المستهدفة | 0.8m/s-20m/s |
| القدرة على تتبع الهدف | عدد النقاط المعالجة ≥ 150 دفعة |
| إرسال الطاقة | 224w |
| حجم المعدات | ≤680mm*400mm*205.6mm |
| الوزن | ≤28kg (مجموعة ذات جانب واحد) |
| - نعماسم المعيار | قيمة المعلم |
| نطاق تردد الكشف | 200 ميه هرتز إلى 6000 ميه هرتز |
| نطاقات التركيز: 04,0.9,1.4,2.4,5.2,5.8 غيغاهرتز | |
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية |
| مسافة الكشف | 5-10km ((المدى يختلف حسب النموذج، الطائرة بدون طيار نقل الطاقة >0.1W) |
| نطاق الكشف | الكشف في جميع الاتجاهات |
| عدد الكشف عن الأهداف | الكشف المتزامن لأكثر من 60 طائرة بدون طيار |
| الدقة | تحديد الاتجاه دقة ≤3° |
| دقة تحديد المواقع المتعددة المحطات≤5٪ | |
| معدل نجاح الكشف | ≥: 98٪ |
| وقت استجابة الكشف | ≤:3s |
| الحجم | 450ملم*400ملم |
| الوزن | ≤ 10 كجم |
| حماية الدخول | IP67 |
| استخدام | يدعم أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) |
