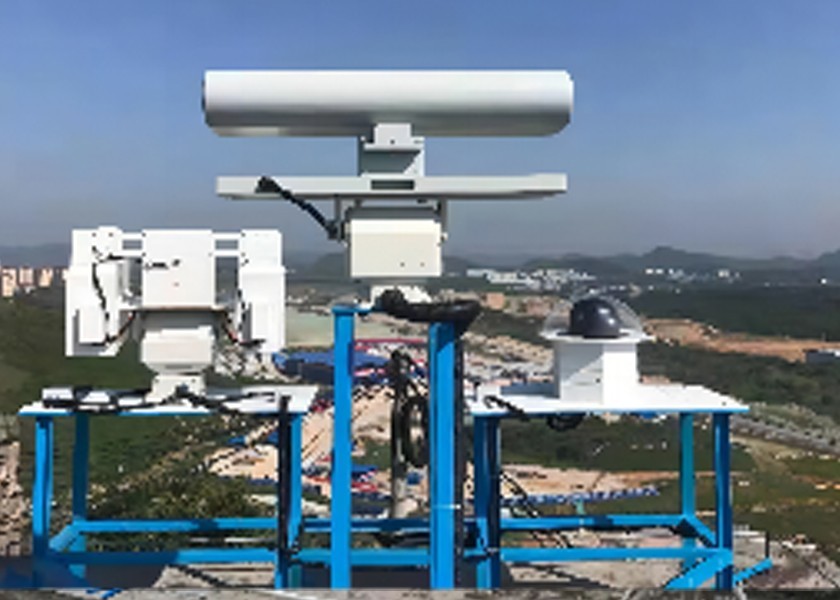

LT-FSP360 رادار المراحل الأربعة+LT-UJ830D جهاز تشويش الطائرات بدون طيار الاتجاهي(اختياري)
مقدمة المنتج
يستخدم رادار المصفوفة المرحلية الأربعة الأطراف الذي تنتجه شركتنا نظام AESA (ActivePhased Array). نطاق التردد التشغيلي هو في النطاق X ، مع نطاق التردد من 9.0GHz إلى 10.0GHz.يمكن تصميم العديد من التحولات الهيكلية وفقًا لمتطلبات المهام المختلفة، ويمكن تحقيق معدلات بيانات أعلى من خلال تشكيل أنواع متعددة من المصفوفات.
يتكون جهاز التشويش من الطائرات بدون طيار بشكل رئيسي من لوحة التشويش ثنائية الأبعاد ، ونظام الهوائي ، ونظام التحكم في الخدمة ، ومصدر الطاقة المحمول ، والثلاثي ، وبرامج الكمبيوتر العليا ، إلخ.نطاق ترددات إرسالها يغطي تقريبا نطاق ترددات الاتصالات الحالية للطائرات بدون طيار في السوق، ويمكن أن تعيق بشكل فعال الأهداف في نطاق الهوائي. في الوقت نفسه، يعتمد المضطرب على نظام نقل التحكم عالية الدقة،والتي يمكن أن تتعقب تلقائيًا وتعيقها عند توصيلها بشبكة رادار المراقبة بدون طيار.
خصائص المنتج:
1القدرة على اكتساب المعلومات: تتبع أهداف متعددة في وقت واحد، والكشف في الوقت الحقيقي عن سرعة الهدف ومسار وموقع فضائي.
2القدرة القوية على مكافحة الفوضى: دمج مجموعة متنوعة من خوارزميات مكافحة الفوضى.
3قدرة تغطية المجال الجوي: الهوائي المرحلي النشط يدرك تغطية المجال الجوي بأكمله.
4قابلية التكيف مع البيئة: الأجهزة صغيرة الحجم وخفيفة الوزن ، وجميعها في حالة صلبة ، مع استقرار عالية وموثوقية.
5، الغلاف الخارجي من اللوحة المصغرة مصنوع من سبيكة الألومنيوم عالية القوة، والتي هي قوية وجميلة.
6، يستخدم قسم ناقل الطول ناقل عجلات الدودة الذي يُغلق نفسه في حالة انقطاع الطاقة.
7، يمكن أن يدرك نظام التحكم الذكي المدمج الصناعي الداخلي (الدرجة العسكرية الاختيارية) التحكم المستقر للمنصة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة النشطة المرحلية ثنائية الأبعاد، بنية المصفوفة ذات الأربعة جوانب |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث:360 درجة |
| الميل: -10 درجة -20 درجة | |
| النطاق:0. 24 كيلومتر 26 كيلومتر | |
| الاختبار الكهربائي الازيموث: ± 50° | |
| مسار المسح الكهربائي: ± 15 درجة | |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | نطاق الكشف إلى المركبة ≥25km |
| نطاق الكشف إلى الأشخاص≥11.5km | |
| نطاق الكشف إلى الطائرة بدون طيار ≥6km | |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:10m |
| دقة الأزيموث: 5 درجات (طبيعية) | |
| دقة الصوت: 8 درجة (طبيعي) | |
| الدقة | دقة المدى: 5 م |
| دقة الأزيموث:0.4 درجة | |
| دقة الطول:0.6 درجة | |
| دقة السرعة:1m | |
| سرعة شعاعية المستهدفة | 0.8m/s-20m/s |
| القدرة على تتبع الهدف | عدد النقاط المعالجة ≥ 150 دفعة |
| إرسال الطاقة | 224w |
| حجم المعدات | ≤680mm*400mm*205.6mm |
| الوزن | ≤28kg (مجموعة ذات جانب واحد) |
| اسم المعيار | قيمة المعلم |
| وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة |
| نطاق تردد العداد | 20-6000MHz |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | |
| نوع العداد | الهوائي الاتجاهي مع PTZ |
| المدى المضاد | أفقي 360 درجة، الارتفاع ± 60 درجة |
| المسافة المقابلة | 3-5km ((مدى العداد يختلف حسب النموذج) |
| العدادات المتوافقة مع الوقت | 3s |
| الحجم | 50 ملم*450 ملم*750 ملم |
| الوزن | ≤ 60 كجم |
| استهلاك الطاقة | التداخل مفتوح:970W |
| حماية الدخول | IP67 |
