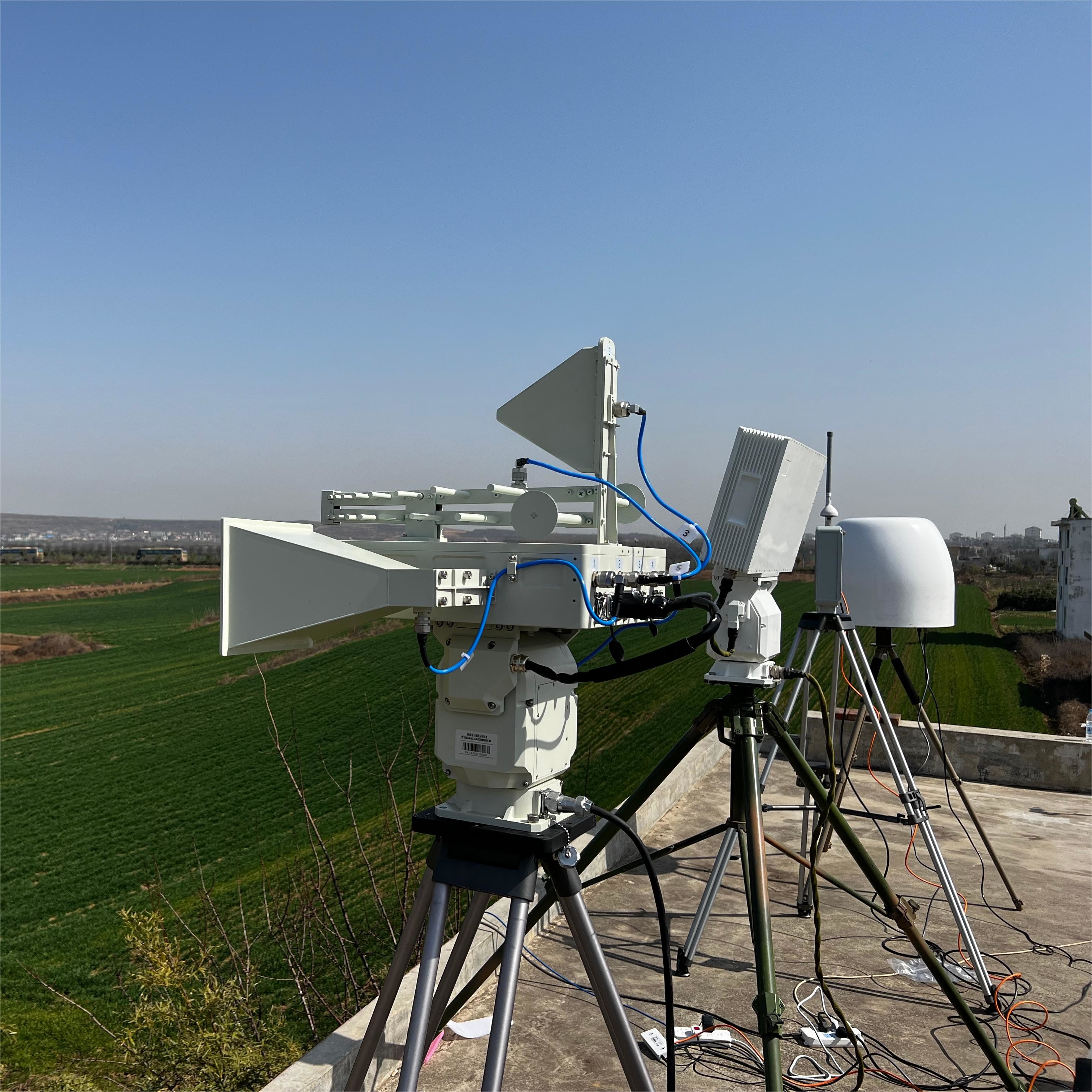

LT-AD01 رادار المراحل الثنائية + LT-RFS50 معدات الكشف عن الطائرات بدون طيار وتحديد الاتجاه (اختياري)
مقدمة المنتج
رادار الدفاع الجوي المنتج من شركتنا لديه نظام فحص مرحلي ثنائي الأبعادوالجهاز بأكمله يتبنى، كل تصميم الحالة الصلبة لضمان موثوقية المعدات. يتم استخدام المعدات لمتابعة الكشف عن الأهداف عالية السرعة، وتحديد الموقع.بالإضافة إلى الوفاء بمؤشرات الصلابة والقوة، يعتمد التصميم أيضاً على تخطيط، وتثبيت، وتوصيل الأسلاك، وتبريد وغيرها من متطلبات عدد كبير من الأجهزة الإلكترونية.
في الوقت الحاضر ، تحدث العديد من حوادث تدخل الطائرات بدون طيار بشكل متكرر ، ومشكلة التحكم في الطائرات بدون طيار في المناطق الرئيسية بارزة بشكل خاص.هذا الـ LT-RFS50 يستخدم معدات استطلاع لاسلكية عالية الأداء لتسجيل إشارات التحكم عن بعد للطائرات بدون طيار وإشارات نقل الصور، ويقومون بالاكتشاف والتتبع والموقع وكذلك عرض مسار الطائرة بدون طيار ، حتى تتمكن من تحقيق كل الأحوال الجوية ،لا توجد منطقة عمياء ومسافة طويلة إلى الغزو غير القانوني للطائرات بدون طيار لتنفيذ البحث والكشف التلقائيويمكن أن تلبي احتياجات الأمن للمناطق الرئيسية.
خصائص المنتج:
1تتبع أهداف متعددة في نفس الوقت، الكشف في الوقت الحقيقي عن سرعة الهدف، المسار والموقع المكاني.
2، دمج مجموعة متنوعة من خوارزميات مكافحة الفوضى القوية.
3، هوائي متسلسل في مرحلة نشطة لتحقيق تغطية كاملة للمجال الجوي.
4، الجهاز صغير الحجم وخفيف الوزن وكل حالة صلبة، مع استقرار عالية وموثوقية.
5يكتشف النظام الطائرات بدون طيار في المدى الفعال، سواء قريبة أو بعيدة.
6، مع قدرات تعقب الطائرات بدون طيار ومشغلات لتتناسب مع مجموعة متنوعة من بيئات التطبيق.
7، يدعم كل من أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) ، مما يوفر قابلية توسيع ممتازة.
8، يدعم التعرف على القائمة السوداء والبيضاء للطائرات بدون طيار.
9توفير واجهات توسيع لتسهيل الاتصال مع معدات مكافحة التداخل أو منصات النظام.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة المرحلية النشطة 2D |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث ((المسح الكهربائي): ± 15.5 درجة |
| الارتفاع ((المسح الكهربائي): ± 30 درجة | |
| الحد الأقصى ((المسح الميكانيكي): 0°-360° | |
| الارتفاع ((المسح الميكانيكي): 0°-90° | |
| سرعة الهوائي | ≤10دورات في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥8 كم (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:15m |
| دقة الأزيموث ≥ 5 درجة | |
| دقة الطول ≥9° | |
| الدقة | دقة النطاق ≥20m |
| دقة الأزيموث ≥0.8° | |
| دقة الارتفاع ≥0.8 درجة | |
| سرعة شعاعية المستهدفة | 0.8m/s-100m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 256 واط |
| حجم المعدات الأمامية | ≤686mm*411mm*145mm |
| الوزن | ≤ 55 كجم |
| - نعماسم المعيار | قيمة المعلم |
| نطاق تردد الكشف | 200 ميه هرتز إلى 6000 ميه هرتز |
| نطاقات التركيز: 04,0.9,1.4,2.4,5.2,5.8 غيغاهرتز | |
| طريقة الكشف | راديو سلبي الكشف الآلي، استقبال إشارة سلبية |
| مسافة الكشف | 5-10km ((المدى يختلف حسب النموذج، الطائرة بدون طيار نقل الطاقة >0.1W) |
| نطاق الكشف | الكشف في جميع الاتجاهات |
| عدد الكشف عن الأهداف | الكشف المتزامن لأكثر من 60 طائرة بدون طيار |
| الدقة | تحديد الاتجاه دقة ≤3° |
| دقة تحديد المواقع المتعددة المحطات≤5٪ | |
| معدل نجاح الكشف | ≥: 98٪ |
| وقت استجابة الكشف | ≤:3s |
| الحجم | 450ملم*400ملم |
| الوزن | ≤ 10 كجم |
| حماية الدخول | IP67 |
| استخدام | يدعم أنماط التشغيل المستقلة والشبكة (تحديد موقع التقاطع) |
