LT-AD01 رادار المصفوفة المرحلية 2D + LT-D6 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (اختياري)
مقدمة المنتج:
رادار الدفاع الجوي المنتج من شركتنا لديه نظام تجسيد ثلاثية الإحداثيات متماسك بالكامل ونشط ثنائي الأبعادوالجهاز بأكمله يتبنى، جميع تصميم الحالة الصلبة لضمان موثوقية المعدات. يتم استخدام المعدات للكشف عن الأهداف عالية السرعة ، وتتبعها ، وتحديد موقعها.بالإضافة إلى الوفاء بمؤشرات الصلابة والقوة، التصميم يأخذ في الاعتبار أيضا تخطيط وتثبيت والأسلاك والتبريد وغيرها من متطلبات عدد كبير من الأجهزة الإلكترونية.

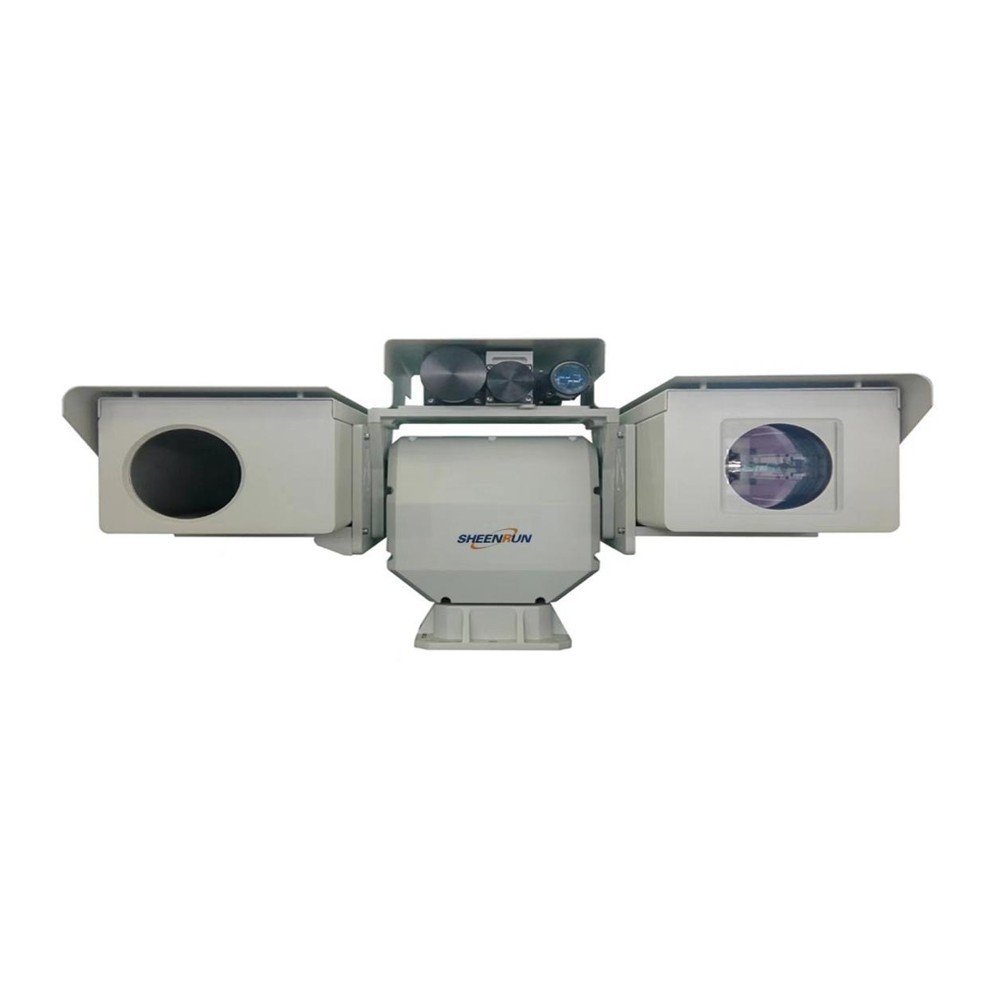

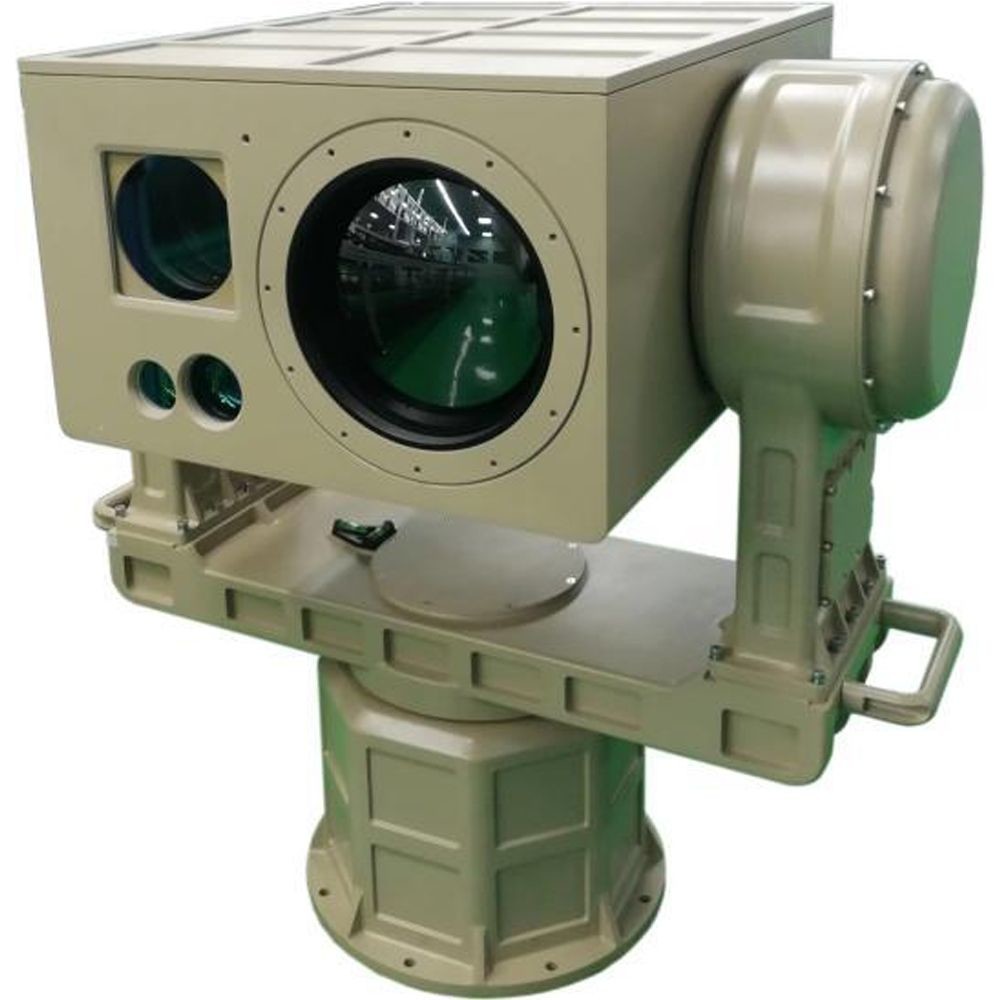

يحتوي LT-D6 على المرونة والقدرة على المناورة لاستهداف الأهداف الطائرة منخفضة الارتفاع (طائرات بدون طيار، بالونات كيميائية، طيور بيونيكية) أو القوارب غير المأهولة على سطح البحر.السفن تتحرك أهداف من المواقع غير المحدودة. 360 درجة المسح في الوقت الحقيقي كامل المجال، تتبع القفل، الكشف والتحذير.مقياس المدى بالليزر ووحدة الخوارزمية الذكية، يمكن أن تحقق عمليات المراقبة المستمرة دون طيار ليلا ونهارا. في الوقت نفسه، فإنه يتبنى تقنية الرؤية الليلية التصوير الحراري الأشعة تحت الحمراء، والتي لديها إخفاء جيد،القدرة القوية على اختراق الضباب، ولا يقتصر على مصادر الضوء. يمكن أن تتكيف بسلاسة مع معدات الطرفية على متن الطائرة مثل أنظمة الرادار المرتبطة وأنظمة الكشف عن الراديو وأنظمة التشويش الكامل للتردد.
خصائص المنتج:
1تتبع أهداف متعددة في نفس الوقت، الكشف في الوقت الحقيقي عن سرعة الهدف، المسار والموقع المكاني.
2، دمج مجموعة متنوعة من خوارزميات مكافحة الفوضى القوية.
3، هوائي متسلسل في مرحلة نشطة لتحقيق تغطية كاملة للمجال الجوي.
4، الجهاز صغير الحجم وخفيف الوزن وكل حالة صلبة، مع استقرار عالية وموثوقية.
5نظام تصوير الضوء المرئي عالي الوضوح مع مسافة مراقبة طويلة.
6، ويمكن لجهاز ضبط دقيق الكهربائي عن بعد محور الليزر البصري إكمال ضبط محاذاة الليزر دون تفكيك الجهاز.
7، التصوير الحراري السلبي لديه إخفاء جيد وليس من السهل اكتشافه.
8، اعتمادا على تقنية التصوير الحراري الزوم المستمر، والتصوير واضحة ومسافة الكشف طويلة،مناسبة للبحث عن الهدف في مجال عرض كبير ومراقبة تفاصيل الهدف على مسافة طويلة.
9، لوحة التشغيل عالية الدقة ، مستوى مقاومة الرياح العالي ، دقة وضع عالية ، سرعة استجابة سريعة ، تشغيل سلس ، وتحقيق مراقبة الزاوية العمياء في جميع أنحاء.
10نظام التحكم الذكي في درجة الحرارة يضمن أن الأجهزة الإلكترونية داخل الآلة تعمل بشكل صحيح طوال اليوم، طوال العام.
11، يتم تعزيز الجهاز بأكمله مع غلاف مصمم مهنيا، والتي هي جميلة، خفيفة الوزن، وقوية.عزل المياه، ومطر حمضي.
12مجهزة بقفل المشي ، يمكن أن يتم قفل السيارة أثناء الحركة السريعة ؛ في الوقت نفسه يمكن أن تكون مجهزة بقاعدة تركيب للفلنج مستقرة وممتصة للصدمات ،الذي يقلل بشكل فعال من الاهتزاز ويحمي استقرار المعدات.
13مجهزة بوحدة ربط الذكية الذاتية ووحدة تتبع الذاتي ووحدة اكتشاف الذاتي و قادرة على تقديم ردود الفعل على معلومات الهدف في الهواء.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة المرحلية النشطة 2D |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث ((المسح الكهربائي): ± 15.5 درجة |
| الارتفاع ((المسح الكهربائي): ± 30 درجة | |
| الحد الأقصى ((المسح الميكانيكي): 0°-360° | |
| الارتفاع ((المسح الميكانيكي): 0°-90° | |
| سرعة الهوائي | ≤10دورات في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥8 كم (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:15m |
| دقة الأزيموث ≥ 5 درجة | |
| دقة الطول ≥9° | |
| الدقة | دقة النطاق ≥20m |
| دقة الأزيموث ≥0.8° | |
| دقة الارتفاع ≥0.8 درجة | |
| سرعة شعاعية المستهدفة | 0.8m/s-100m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 256 واط |
| حجم المعدات الأمامية | ≤686mm*411mm*145mm |
| الوزن | ≤ 55 كجم |
| اسم المعيار | قيمة المعلم |
| دقة الضوء المرئي | 2MP / 4MP / 8MP اختياري |
| طول محور العدسة المرئية | 800mm أو 900mm |
| التبريد وضوح الأشعة تحت الحمراء | 640X512 |
| عدسة الأشعة تحت الحمراء للتبريد الطول البؤري | 30-30-630 ملم؛ زيادة الضوء 20 مرة أو 35-750 ملم؛ زيادة الضوء 20 مرة |
| قياس المسافة بالليزر | طول الموجة 1570nm |
| قوة: 5 كم ((0.3m طائرة بدون طيار) | |
| تردد التشغيل:1 هرتز | |
| استقرار الصورة البصرية | مرشح ضوئي بصبغة بصرية عالية الدقة لاحتفاظ الصورة المستقرة والعمل أثناء حركة المركبة |
| دقة تحديد موقع اللوحة | ± 0.01 |
| دقة تتبع اللوحة | 1mrad |
| نطاق زاوية الجهاز | 0-360 درجة أفقياً وضع لا نهائي للدوران المستمر. |
| الارتفاع ± 90 | |
| سرعة حركة اللوحة | الحد الأقصى الأفقي 120°/S |
| الحد الأقصى للزاوية 100°/S | |
| الآلة بأكملها تتكيف مع البيئة | -40 درجة مئوية - +60 درجة مئوية، يلبي معايير مثل تأثير الاهتزاز، التوافق مع البطارية، العفن رش الملح، IP67 في المقصورة / IP66 للجهاز بأكمله، الخ |
| الاستهلاك الكلي للطاقة | 500 واط |
| إمدادات الطاقة | DC48V ، مجهزة بمصدر طاقة AC220 ± 20% V واسع الوصول |
| واجهة خارجية | 1 × 10Base-T/100Base TX، واجهة RJ45، واجهة إمدادات الطاقة، منفذ تسلسلي للتحكم، الخ |
| الوزن | 85 كجم |
| الحجم | 620mm × 420mm × 710mm أو 600mm × 600mm × 945mm |
