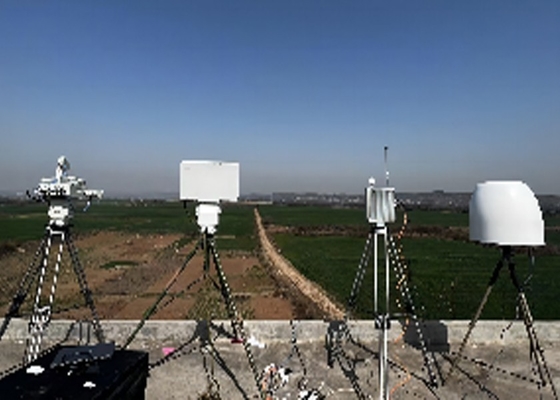

LT-AD01 رادار المراحل الثنائية+LT-UJ830D جهاز تشويش الطائرات بدون طيار الاتجاهي(اختياري)
مقدمة المنتج
رادار الدفاع الجوي المنتج من شركتنا لديه نظام فحص ثلاثي الإحداثيات كامل التماسك والفعال ثنائي الأبعادوالجهاز بأكمله يتبنى، كل تصميم الحالة الصلبة لضمان موثوقية المعدات. يتم استخدام المعدات لمتابعة الكشف عن الأهداف عالية السرعة، وتحديد الموقع.بالإضافة إلى الوفاء بمؤشرات الصلابة والقوة، يعتمد التصميم أيضاً على تخطيط، وتثبيت، وتوصيل الأسلاك، وتبريد وغيرها من متطلبات عدد كبير من الأجهزة الإلكترونية.
يتكون جهاز التشويش من الطائرات بدون طيار بشكل رئيسي من لوحة التشويش ثنائية الأبعاد ، ونظام الهوائي ، ونظام التحكم في الخدمة ، ومصدر الطاقة المحمول ، والثلاثي ، وبرامج الكمبيوتر العليا ، إلخ.نطاق ترددات إرسالها يغطي تقريبا نطاق ترددات الاتصالات الحالية للطائرات بدون طيار في السوق، ويمكن أن تعيق بشكل فعال الأهداف في نطاق الهوائي. في الوقت نفسه، يعتمد المضطرب على نظام نقل التحكم عالية الدقة،والتي يمكن أن تتعقب تلقائيًا وتعيقها عند توصيلها بشبكة رادار المراقبة بدون طيار.
خصائص المنتج:
1تتبع أهداف متعددة في نفس الوقت، الكشف في الوقت الحقيقي عن سرعة الهدف، المسار والموقع المكاني.
2، دمج مجموعة متنوعة من خوارزميات مكافحة الفوضى القوية.
3، هوائي متسلسل في مرحلة نشطة لتحقيق تغطية كاملة للمجال الجوي.
4، الجهاز صغير الحجم وخفيف الوزن وكل حالة صلبة، مع استقرار عالية وموثوقية.
5، الغلاف الخارجي من اللوحة المصنوعة من سبيكة الألومنيوم عالية القوة، والتي هي قوية وجميلة.
6، يستخدم قسم ناقل الطول ناقل عجلات الدودة الذي يُغلق نفسه في حالة انقطاع الطاقة.
7، يمكن أن يدرك نظام التحكم الذكي المدمج الصناعي الداخلي (الدرجة العسكرية الاختيارية) التحكم المستقر للمنصة.
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة المرحلية النشطة 2D |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث ((المسح الكهربائي): ± 15.5 درجة |
| الارتفاع ((المسح الكهربائي): ± 30 درجة | |
| الحد الأقصى ((المسح الميكانيكي): 0°-360° | |
| الارتفاع ((المسح الميكانيكي): 0°-90° | |
| سرعة الهوائي | ≤10دورات في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥8 كم (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:15m |
| دقة الأزيموث ≥ 5 درجة | |
| دقة الطول ≥9° | |
| الدقة | دقة النطاق ≥20m |
| دقة الأزيموث ≥0.8° | |
| دقة الارتفاع ≥0.8 درجة | |
| سرعة شعاعية المستهدفة | 0.8m/s-100m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 256 واط |
| حجم المعدات الأمامية | ≤686mm*411mm*145mm |
| الوزن | ≤ 55 كجم |
| اسم المعيار | قيمة المعلم |
| وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة |
| نطاق تردد العداد | 20-6000MHz |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | |
| نوع العداد | الهوائي الاتجاهي مع PTZ |
| المدى المضاد | أفقي 360 درجة، الارتفاع ± 60 درجة |
| المسافة المقابلة | 3-5km ((مدى العداد يختلف حسب النموذج) |
| العدادات المتوافقة مع الوقت | 3s |
| الحجم | 50 ملم*450 ملم*750 ملم |
| الوزن | ≤ 60 كجم |
| استهلاك الطاقة | التداخل مفتوح:970W |
| حماية الدخول | IP67 |
