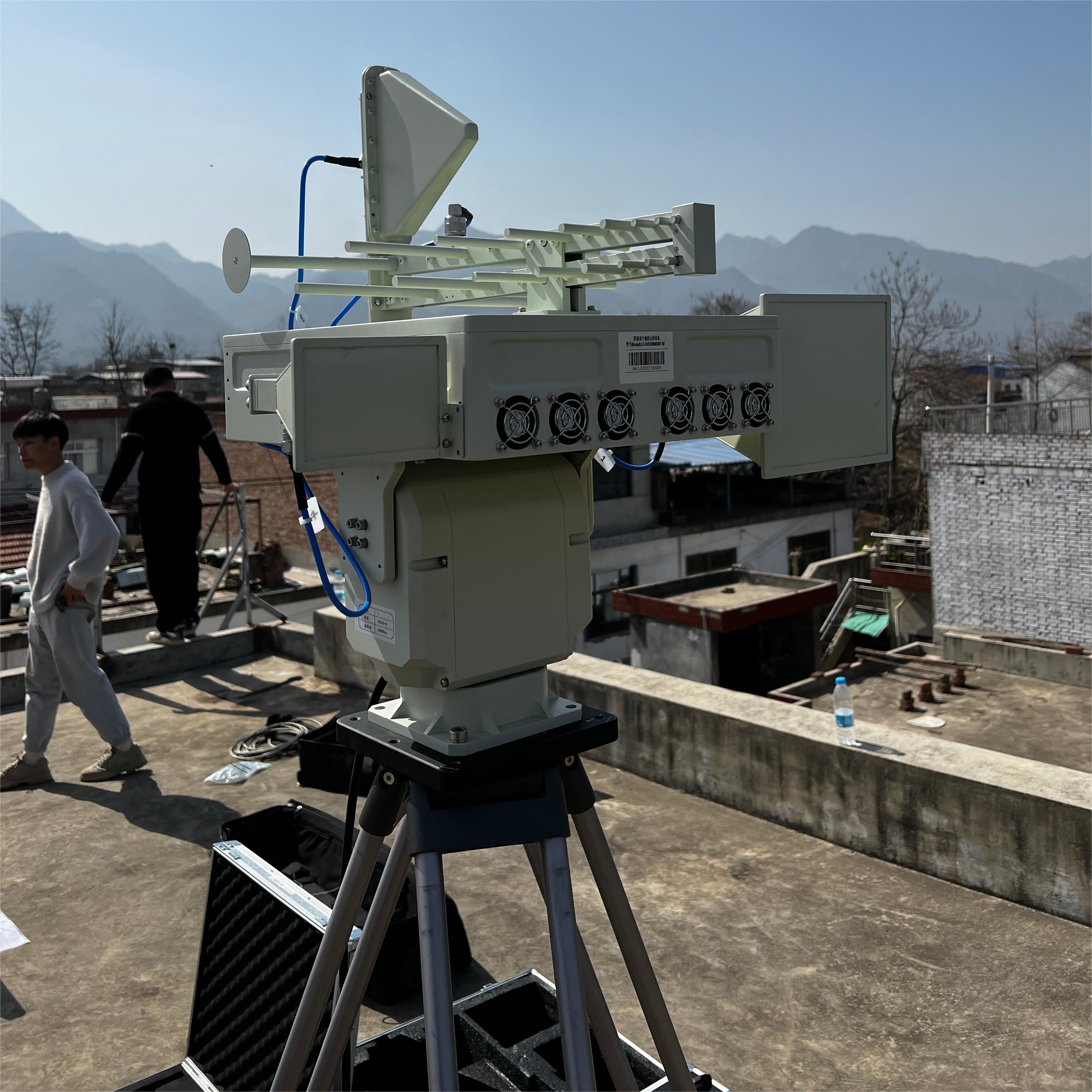

LT-AD01 رادار المراحل الثنائية+ LT-UJ830Q جهاز التشويش للطائرات بدون طيار متعددة الاتجاهات (اختياري)
مقدمة المنتج
رادار الدفاع الجوي المنتج من شركتنا لديه نظام فحص ثلاثي الإحداثياتوالجهاز بأكمله يتبنى، كل تصميم الحالة الصلبة لضمان موثوقية المعدات. يستخدم المعدات للكشف عن الأهداف عالية السرعة، وتتبع، وتحديد الموقع.بالإضافة إلى الوفاء بمؤشرات الصلابة والقوةويتضمن التصميم أيضاً تخطيط وتثبيت وتوصيل الأسلاك وتبريد وغيرها من متطلبات عدد كبير من الأجهزة الإلكترونية.
نظام هوائي التشويش متعدد النطاقات المتعدد الاتجاهات يعتمد هوائيات دوامة أسطوانية متعددة،ويمكن أن يغطي نطاق تردد الإرسال تقريبا نطاق تردد الاتصال من الطائرات بدون طيار في السوقيحتوي على 3 هوائيات مسطحة و 1 هوائي PCB يمكنه تأثير أهداف في نطاق تشغيل الهوائيويتم تحديد نطاق التشويش من خلال القدرة المضادة للتشويش للطائرات بدون طيارهذا الجهاز يتبنى نظام التشويش المتعدد الاتجاهات، والذي يمكن أن يحافظ بفعالية على أمن المجال الجوي للمناطق الرئيسية.
خصائص المنتج:
1تتبع أهداف متعددة في نفس الوقت، الكشف في الوقت الحقيقي عن سرعة الهدف، المسار والموقع المكاني.
2، دمج مجموعة متنوعة من خوارزميات مكافحة الفوضى القوية.
3، هوائي متسلسل في مرحلة نشطة لتحقيق تغطية كاملة للمجال الجوي.
4، الجهاز صغير الحجم وخفيف الوزن وكل حالة صلبة، مع استقرار عالية وموثوقية.
5، ويعتمد جهاز التشويش نظام التشويش الشامل.
6، يستخدم قسم ناقل الطول ناقل عجلات الدودة الذي يُغلق نفسه في حالة انقطاع الطاقة.
7، يمكن أن يدرك نظام التحكم الذكي المضمن الصناعي الداخلي (الدرجة العسكرية الاختيارية) التحكم المستقر في الدوارة
| اسم المعيار | قيمة المعلم |
| نظام الرادار | المصفوفة المرحلية النشطة 2D |
| نطاق تردد التشغيل | شريط إكس |
| نطاق المسح | الأزيموث ((المسح الكهربائي): ± 15.5 درجة |
| الارتفاع ((المسح الكهربائي): ± 30 درجة | |
| الحد الأقصى ((المسح الميكانيكي): 0°-360° | |
| الارتفاع ((المسح الميكانيكي): 0°-90° | |
| سرعة الهوائي | ≤10دورات في الدقيقة |
| نطاق الكشف ((Pd=0)8،Pfa=10-6) | ≥8 كم (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| النطاق الأعمى | 240 متر |
| القرار | دقة المدى:15m |
| دقة الأزيموث ≥ 5 درجة | |
| دقة الطول ≥9° | |
| الدقة | دقة النطاق ≥20m |
| دقة الأزيموث ≥0.8° | |
| دقة الارتفاع ≥0.8 درجة | |
| سرعة شعاعية المستهدفة | 0.8m/s-100m/s |
| القدرة على تتبع الهدف | ≥200 دفعة |
| إرسال الطاقة | 256 واط |
| حجم المعدات الأمامية | ≤686mm*411mm*145mm |
| الوزن | ≤ 55 كجم |
| اسم المعيار | قيمة المعلم |
| وضع العداد | قمع تداخلات الراديو |
| الهدف المقابل | إرسال صور الطائرات بدون طيار، روابط تحكم الطيران، إشارات الملاحة |
| نطاق تردد العداد | 20-6000MHz |
| 400 ميغا هرتز، 800 ميغا هرتز، 900 ميغا هرتز،1.2 غيغاهرتز1.5 غيغاهرتز2.4 غيغاهرتز5.2 غيغاهرتز5.8GHz ((اختياري) | |
| نوع العداد | الهوائي الشامل الاتجاه |
| المدى المضاد | المجال الجوي 360 درجة كاملة |
| المسافة المقابلة | 1.5-2km ((مدى العداد يختلف حسب الطراز) |
| العدادات المتوافقة مع الوقت | 3s |
| الحجم | 550 ملم*500 ملم*300 ملم |
| الوزن | ≤ 55 كجم |
| استهلاك الطاقة | التداخل مفتوح:960W |
| حماية الدخول | IP67 |
